ABC-Bremsstrecke

5.5.3. ABC-Bremsstrecke
Auf Wunsch kann auch eine ABC-Bremsstrecke aktiviert werden.
Hierzu wird zusätzlich der ABC-Bremsstreckenadapter 51808 be-
nötigt. Der Anschluss erfolgt wie in Abb. 8 gezeigt.
Beachten Sie die Betriebsanleitung des 51808 ABC-Bremsstre-
ckenadapters, um mehr über die Systemvoraussetzungen der
ABC-Bremstechnik zu erfahren.
2-Leitergleis (DC)
12
Mittelleitertrennung
3-Leitergleis (AC)
Streckengleis
2-Leitergleis
2-rail track
51801
0 B

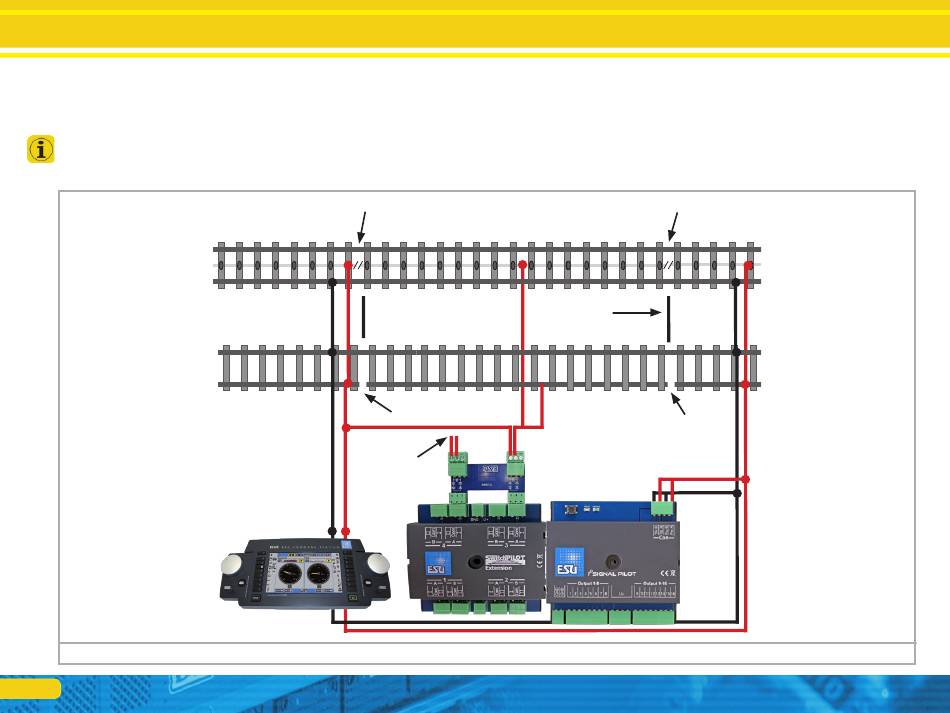

Abbildung 8: ABC-Bremstrecke schalten mit SignalPilot und SwitchPilot Extension
Mittelleitertrennung
Halteabschnitt Fahrtrichtung
Trennstelle
51808
Strecken-
gleis
Trennstelle
51840
