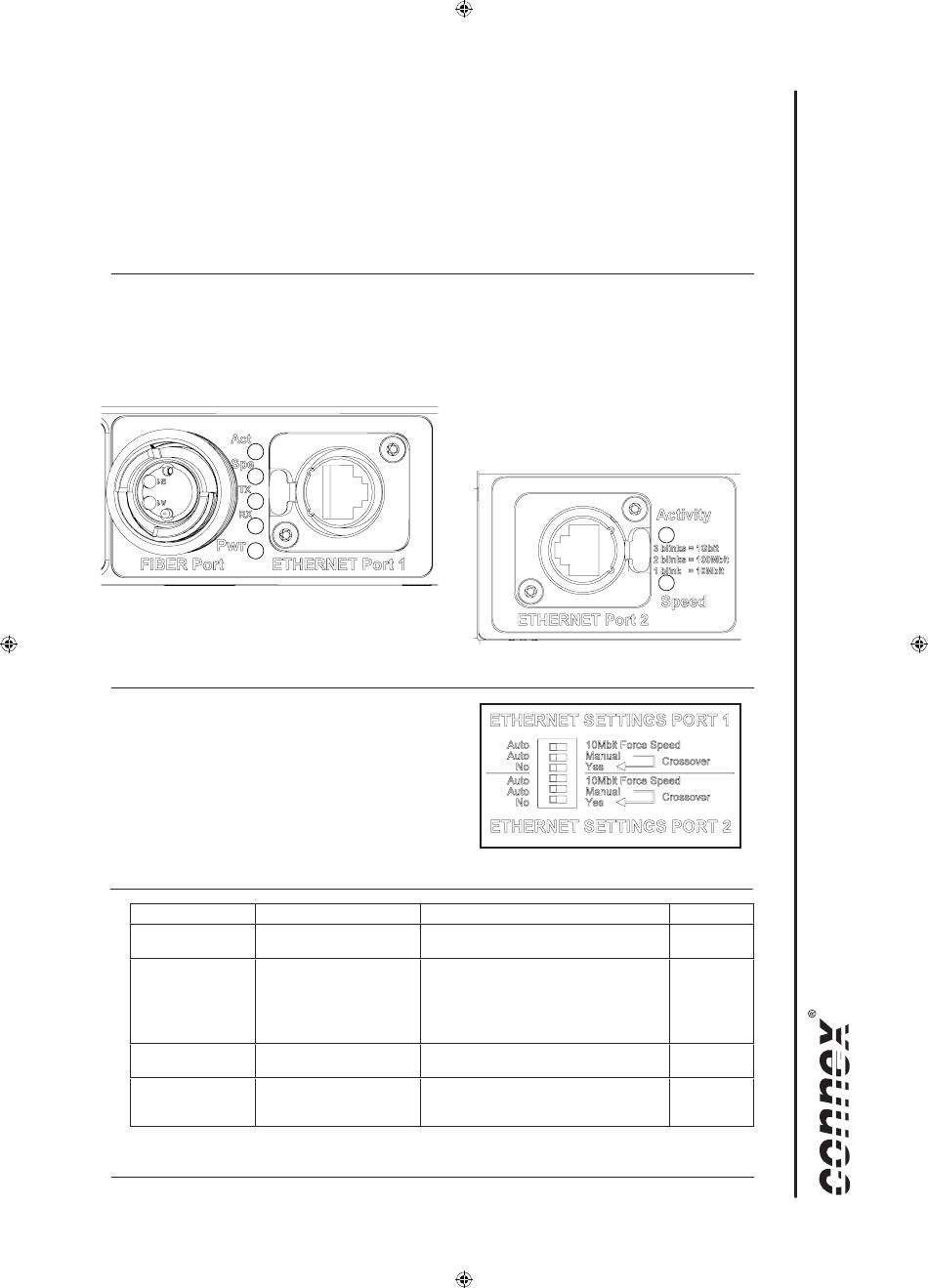

Inbetriebnahme CMx2 EthernetPort
Wenn alle Verbindungen korrekt gesteckt sind, leuchten
die „Status"-LEDs für Power, TX und RX an der Seite der
Fiberbuchse in folgender Farbe:
Grün, konstant – Signalweg des Ethernetmoduls
vorhanden, Netzspannung vorhanden
WENN NICHT ANDERS DEFINIERT:
BEMASSUNGEN SIND IN MILLIMETER
OBERFLÄCHENBESCHAFFENHEIT:
TOLERANZEN:
LINEAR:
WINKEL:
GEZEICHNET
GEPRÜFT
GENEHMIGT
PRODUKTION
QUALITÄT
Betriebsarten CMx2 EthernetPort
Der elektrische Anschluss kann auf den automatischen Modus
gestellt werden, oder bei Bedarf auf 10 Mbit gezwungen
werden.
Desweitern können sie einen automatischen oder manuellen
Crossover der elektrischen Anschlüsse einstellen (Die
Einstellung auf den manuellen Crossover ist bei alten
Netzwerken teilweise nötig)
Mögliche Betriebsfehler CMx2 EthernetPort
Fehler
mögliche Ursachen
LEDs leuchten nicht
Die Geräte bekommen keine
Netzspannung
TX-/ RX-LED leuchtet
1.) Das Modul erkennt eine
nicht
offene Glasfaserleitung.
2.) Die Glasfaserverbindung
ist zu lang, oder hat erhöhte
Dämpfungswerte
LEDs an den Ethernet-
Der betroffene Port erhält kein
ports leuchten nicht
Signal
Alle LEDs leuchten wie
Die Ports wurden beim
beschrieben aber kein
Receiver und Transmitter ver-
Signal
tauscht
Bedienungsanleitung CMx2 Medienkonverter
CMx2-DisplayPort
An der Seite der Ethernetbuchsen leuchtet auch die „Status"-
LED Speed in folgender Farbe:
Ebenso leuchtet neben den Ethernetbuchsen die „Status"-LED
Aktivity in folgender Farbe:
OBERFLÄCHENGÜTE:
ENTGRATEN
ZEICHNUNG NICHT SKALIEREN
ÄNDERUNG
UND SCHARFE
KANTEN
BRECHEN
NAME
SIGNATUR
DATUM
BENENNUNG:
CMx2-HIN12-EB2M-RX
WERKSTOFF:
18270049_01
ZEICHNUNGSNR.
A3
GEWICHT:
MASSSTAB:5:1
BLATT 1 VON 1
Fehlerbehebung
Überprüfen sie die einwandfreie Funktion der
Netzspannung
1.) Überprüfen sie ob die Glasfaserleitung
gesteckt ist
2.) Überprüfen sie die einwandfreie Funktion der
Glasfaserleitung
Überprüfen sie den Ethernetanschluss des
betroffenen Ports
Überprüfen sie, ob Port1 mit Port1 und Port2
mit Port2 gekoppelt ist
CMx2-HDMI
Medienkonverter
Grün, Muster-Blinken 3x – 1Gbit Übertragung
Grün, Muster-Blinken 2x – 100 Mbit Übertragung
Grün, Muster-Blinken 1x – 10 Mbit Übertragung
Gelb, blinkend – Signalübertragung
WENN NICHT ANDERS DEFINIERT:
OBERFLÄCHENGÜTE:
BEMASSUNGEN SIND IN MILLIMETER
OBERFLÄCHENBESCHAFFENHEIT:
TOLERANZEN:
LINEAR:
WINKEL:
NAME
SIGNATUR
GEZEICHNET
GEPRÜFT
GENEHMIGT
PRODUKTION
QUALITÄT
WENN NICHT ANDERS DEFINIERT:
BEMASSUNGEN SIND IN MILLIMETER
OBERFLÄCHENBESCHAFFENHEIT:
TOLERANZEN:
LINEAR:
WINKEL:
NAME
GEZEICHNET
GEPRÜFT
GENEHMIGT
PRODUKTION
QUALITÄT
ENTGRATEN
ZEICHNUNG NICHT SKALIEREN
ÄNDERUNG
UND SCHARFE
KANTEN
BRECHEN
DATUM
BENENNUNG:
CMx2-HIN12-EB2M-RX
WERKSTOFF:
18270049_01
ZEICHNUNGSNR.
A3
GEWICHT:
MASSSTAB:5:1
BLATT 1 VON 1
OBERFLÄCHENGÜTE:
ENTGRATEN
ZEICHNUNG NICHT SKALIEREN
ÄNDERUNG
UND SCHARFE
KANTEN
BRECHEN
SIGNATUR
DATUM
BENENNUNG:
CMx2-HIN12-EB2M-RX
WERKSTOFF:
18270049_01
ZEICHNUNGSNR.
A3
Notizen
GEWICHT:
MASSSTAB:5:1
BLATT 1 VON 1
