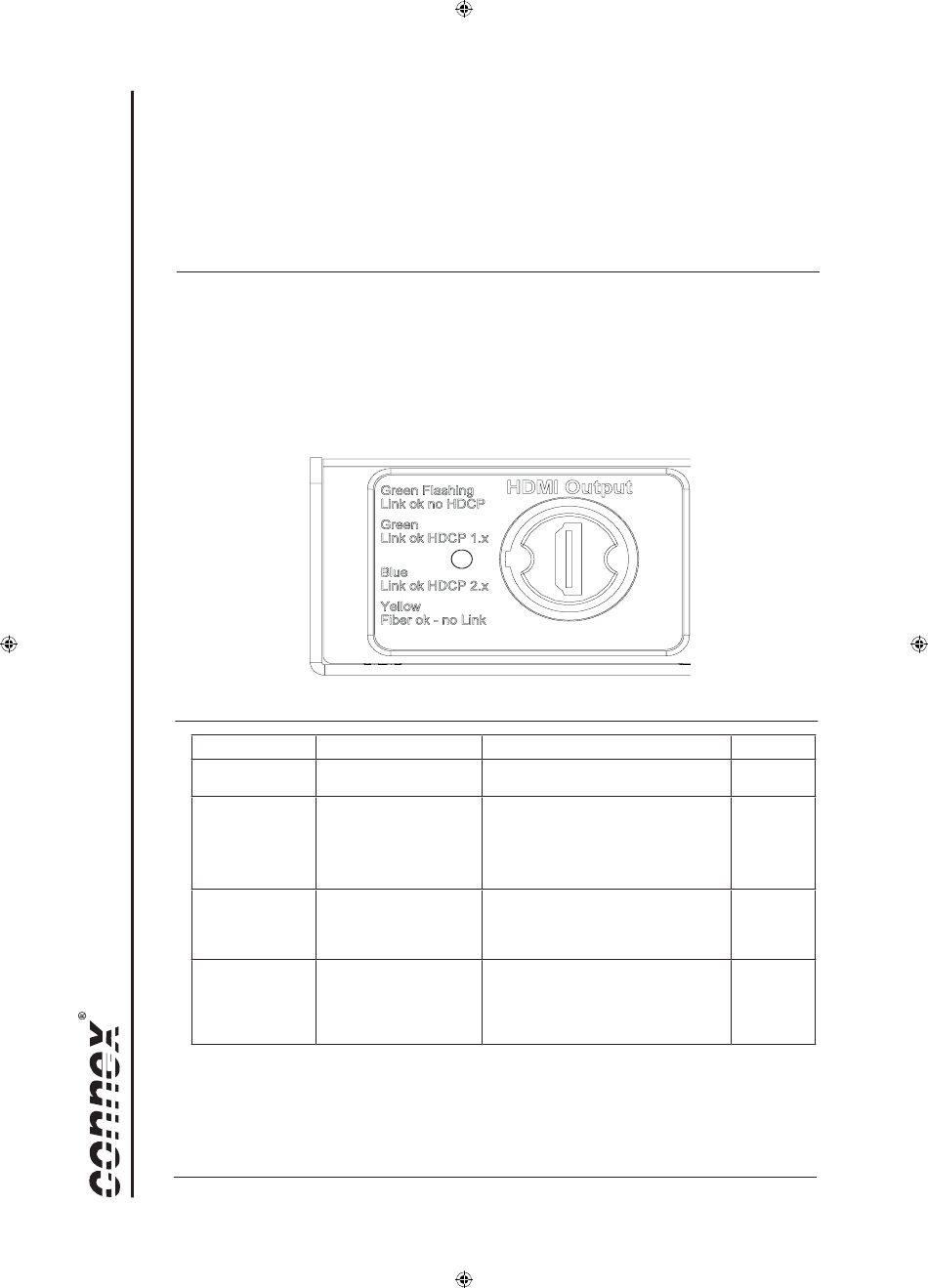

Inbetriebnahme CMx2 HDMI
Wenn alle Verbindungen korrekt gesteckt sind, leuchtet
die „Status"-LED an der Seite der HDMI-Buchsen an beiden
Geräten in einem der folgenden Farben:
Grün, blinkend – Signalübertragung ohne HDCP
Grün, konstant – Signalübertragung mit HDCP 1.X
Blau, konstant – Signalübertragung mit HDCP 2.X
Das Bildsignal der Videoquelle ist nun auf dem
Ausgabemedium zu sehen.
Mögliche Betriebsfehler CMx2 HDMI
Fehler
mögliche Ursachen
LED ist aus
Die Geräte bekommen
keine Netzwerkspannung
Rotes, dauerhaftes
1.) Das Modul erkennt eine
Blinken
offene Glasfaserverbindung
2.) Die Glasfaserleitung ist
zu lang oder hat erhöhte
Dämpfungswerte
Pinkes/ Lilanes,
Die Glasfaserverbindung ist
dauerhaftes Blinken
offen und die Laser wurden
deaktiviert. Bootloader ist
verbunden
Gelb, konstantes
Die Glasfaserverbindung
Leuchten
wurde erkannt, aber die
Verbindungsinitialisierung
ist fehlgeschlagen
Seite: 8
Wenn keine Glasfaserverbindung zwischen dem CMx2
Transmitter und dem CMx2 Receiver besteht, blinkt die
„Status"-LED Rot.
Dies gilt auch bei einer Glasfaserverbindung mit übermäßiger
Dämpfung oder Längenüberschreitung des Glasfaserkabels.
Damit lässt sich sehr einfach ein Fehler in der fiberoptischen
Verbindung lokalisieren.
WENN NICHT ANDERS DEFINIERT:
OBERFLÄCHENGÜTE:
ENTGRATEN
ZEICHNUNG NICHT SKALIEREN
BEMASSUNGEN SIND IN MILLIMETER
UND SCHARFE
OBERFLÄCHENBESCHAFFENHEIT:
KANTEN
TOLERANZEN:
BRECHEN
LINEAR:
WINKEL:
NAME
SIGNATUR
DATUM
BENENNUNG:
CMx2-HIN12-EB2M-RX
GEZEICHNET
GEPRÜFT
GENEHMIGT
PRODUKTION
18270049_01
QUALITÄT
WERKSTOFF:
ZEICHNUNGSNR.
GEWICHT:
MASSSTAB:5:1
Fehlerbehebung
Überprüfen sie die einwandfreie Funktion
der Netzspannung
1.) Überprüfen sie ob die Glasfaserleitung
gesteckt ist.
2.) Überprüfen Sie die einwandfreie
Funktion der Glasfaserleitung
Gerät ist im Bootloader-Modus
HDMI-Signal wurde nicht initialisiert.
Prüfen sie, ob die Verbindung ohne die
CMx2 Medienkonverter besteht. Häufigste
Fehlerursache sind nicht aktive Quellen
oder Displays
Bedienungsanleitung CMx2 Medienkonverter
ÄNDERUNG
A3
BLATT 1 VON 1
