Der Lüfter VKOM (Abb. 6) besteht aus einem Gehäuse 1 mit Montagewinkeln die
zum Gehäuse mit Bolzen befestigt sind. Der Motor und das Laufrad 4 sind im Innern
des Gehäuses auf dem Befestigungselement 3 fixiert.
Der Lüfter OV1R (Abb. 5) besteht aus dem polymerbeschichteten Metallgehäuse 1 mit
einem runden Flansch. Der Motor und das Laufrad 5 sind im Innern des Gehäuses auf
dem Befestigungselement 3 fixiert. Das Plastikgitter 2 ist zum Gehäuse 1 mit einem
Rahmen befestigt. Der Lüfter OV1 ist mit der Klemmkasten und der Zugschnur für
externe Verbindung ausgestattet.
ELEKTRISCHER ANSCHLUSS DES LÜFTERS
Schaltplan zum Anschluss des Lüfters
OV, OVK, VKF mit einphasigem Motor an
Wechselstromnetz, wo
X - Klemmkasten
M - Motor
QF
L
~230 V
N
50 Hz
PE
Abb. 14
Schaltplan zum Anschluss des Lüfters OV, OV1R, OVK, VKOM mit einphasigem Motor an
Wechselstromnetz, wo X - Klemmkasten
L
~230 V
50 Hz
N
Abb. 16
PE
Die elektrischen Anschlüsse dürfen nur von einem qualifizierten Elektriker ausgeführt
werden. Die elektrischen Nennparameter des Lüfters sind am Schild gezeigt.
Jede Veränderungen der internen Verbindungen sind nicht gestattet und erlischt den
Garantieanspruch. Zum elektrischen Anschluss die isolierten, dauerhaften und
temperaturbeständigen Leitungen verwenden. Einen Festnetz-Selbstausschalter zur
Unterbrechung des Stromkreises am Außeneingangsanschluss aufstellen.
Der Montageort des Selbstausschalter QF soll einen Schnellzugriff zur Netzabschaltung
im Notfall sichern. Überstromschutz entsprechend der Stromaufnahme des Lüfters
(Tabelle 3, 4, 9,11).
Die Schaltpläne der Lüfter sind auf Abb. 14, 15, 16. gezeigt.
Anschluss entsprechend Abb. 17, 18, 19, 20. Vor jeden Operationen den Lüfter vom
Stromnetz abschalten, d.h. der Selbstausschalter QF muss AUS sein.
X1
L
1
2
N
3
4
QF
X1
L
1
2
N
3
OV, OVK, OV1, OVK1, VKF, VKOM
OV, OVK, OV1, OVK1, VKF, VKOM

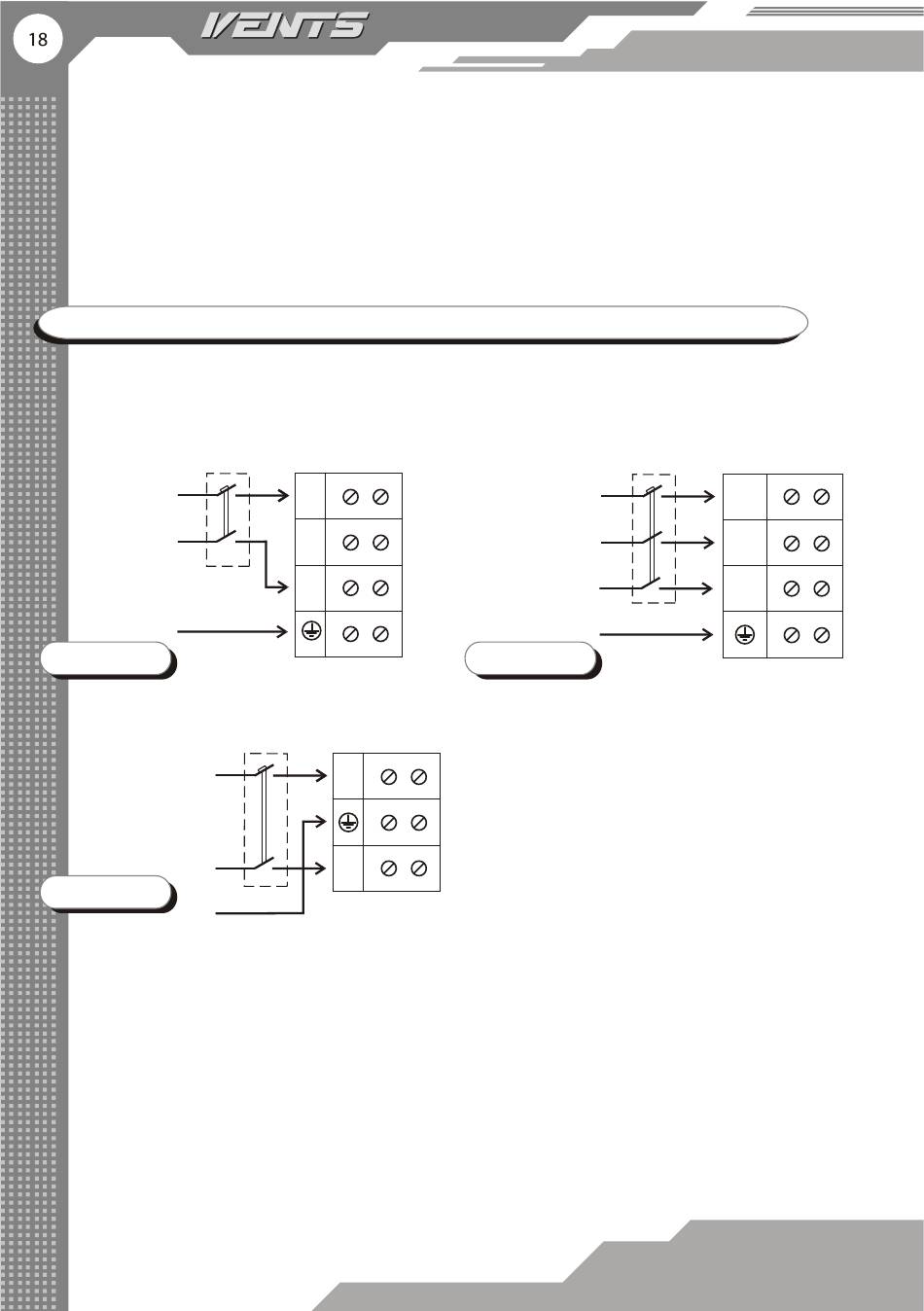

Schaltplan zum Anschluss des Lüfters
OV, OVK, VKF mit dreiphasigem Motor an
Wechselstromnetz, wo
X - Klemmkaten
M - Motor
QF
L1
~400 V
L2
50 Hz
L3
PE
Abb. 15
M - Motor
X1
L1
1
L2
2
L3
3
4
