Wenn die Kamera im Freien installiert wird, ist es wichtig, dass die Kabel gegen Witterungseinflüsse
abgeschirmt werden. Im Lieferumfang der Kamera sind zwei Gummitüllen zum Abdichten der erforderlichen
Kabel enthalten:
Verwenden Sie die Einloch-Gummitülle für Installationen mit PoE-Strom und benötigen Sie nur das
l
Ethernet-Kabel. Weitere Informationen finden Sie unter
Einloch-Tülle
unten.
Verwenden Sie die 3-Loch-Gummitülle für Installationen, bei denen mehr als ein Kabel erforderlich ist.
l
Weitere Informationen finden Sie unter
Seite.

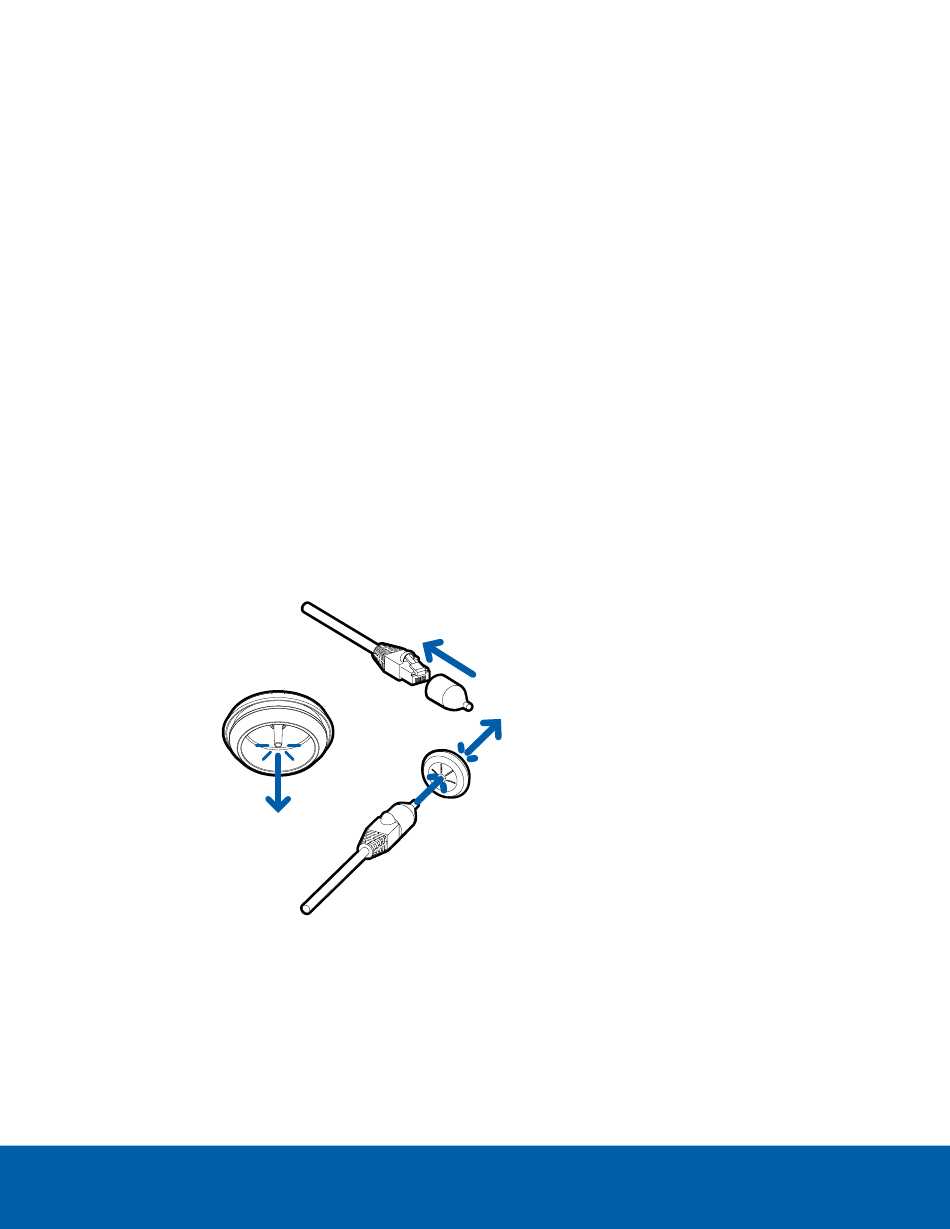

Einführen eines Ethernet-Kabels durch die Einloch-Tülle
Sie müssen das erforderliche Ethernet-Kabel durch die mit der Kamera gelieferte Einloch-Dichtungstülle
ziehen.
1. Entfernen Sie die Dichtungstülle vom Zubehörsatz.
2. Ziehen Sie an der Lasche der Tülle, um eine Öffnung für das Ethernet-Kabel zu erzeugen.
3. Führen Sie ein Ethernet-Kabel durch die Tülle unter Verwendung einer der folgenden Methoden
durch:
a. Wenn das Ethernet-Kabel ungecrimpt ist, schieben Sie es durch die Tülle.
b. Ist das Ethernet-Kabel bereits gecrimpt, platzieren Sie die Abdeckung für die Tüllenöffnung auf
den Ethernet-Anschluss und drücken dann das Kabel durch die Tülle.
Vergewissern Sie sich, dass die Ausrichtung des Kabels und der Tülle der Abbildung
Einführen eines Ethernet-Kabels durch die Einloch-Tülle
Einführen eines Ethernet-Kabels durch die
Einführen der Kabel durch die 3-Loch-Tülle auf der nächsten
14
