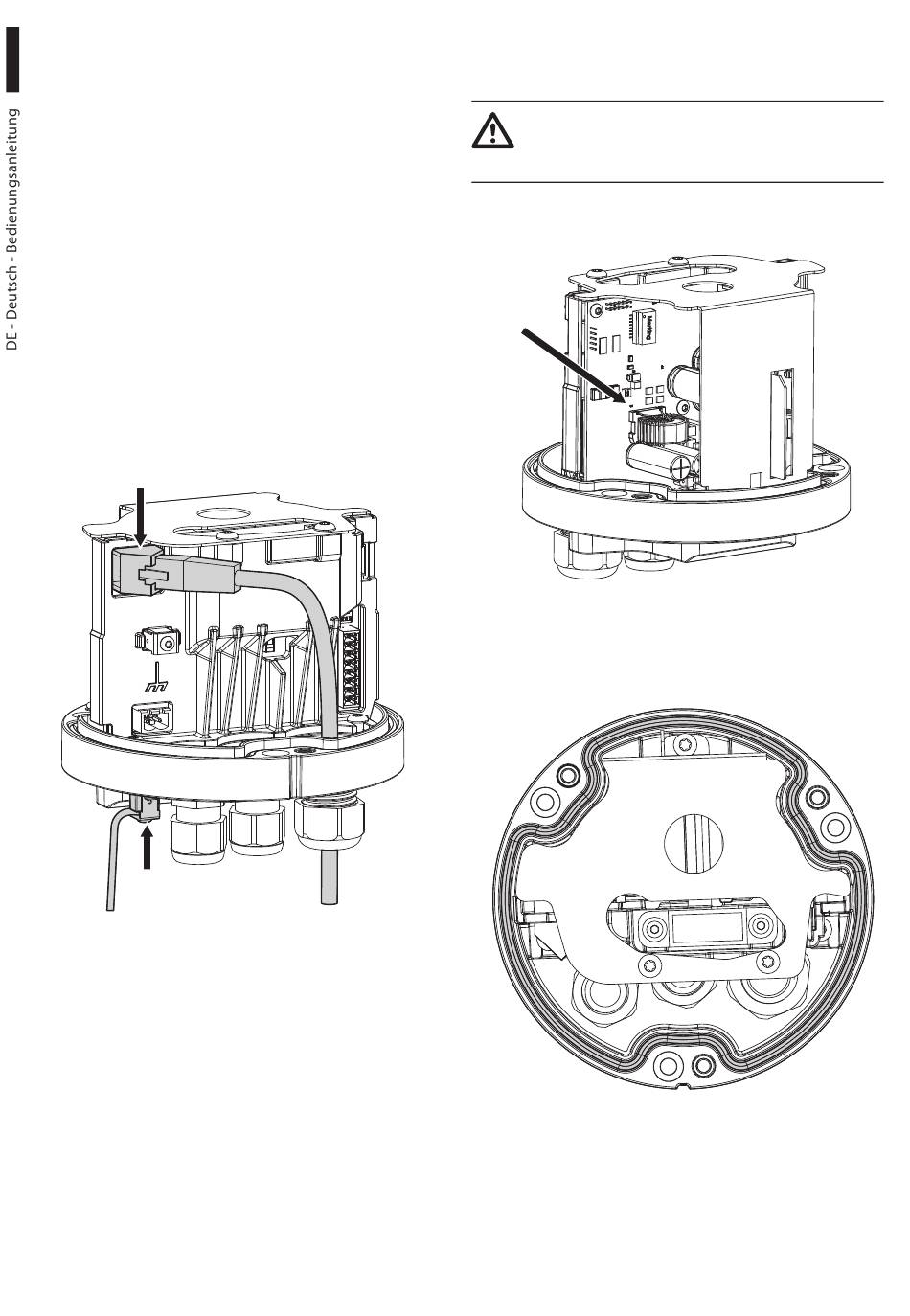

6.12 Anschluss des Ethernet-
Kabels
Empfohlen wird die Verwendung von Ethernetkabeln
mit den folgenden Eigenschaften:
• Mindestanforderungen an das Kabel: Klasse D
(ISO/IEC11801:1995) oder Kategorie 5 (ANSI/EIA/
TIA-568-A:1995).
• Geschirmtes Flechtkabel (STP)
• 4 Paare
• Maximaler DC-Schleifenwiderstand: 25Ohm
Das Ethernetkabel mit dem entsprechenden
Steckanschluss verbinden. (J3, Abb. 28, Seite 24).
Sollte das Produkt über PoE 90W versorgt werden,
muss das Erdungskabel mit der entsprechenden
Klemme verbunden werden (GND_EXT, Abb. 28,
Seite 24).
J3
GND_EXT
Abb. 28
24
6.13 Installation des oberen
Korpus
Die Installation des oberen Korpus ist
bei nicht spannungsführender Basis
durchzuführen.
Überprüfen, dass die in der Abbildung gezeigte LED
aus ist (Abb. 29, Seite 24).
Abb. 29
Überprüfen, dass sich die Dichtung der Basis in einem
guten Zustand befindet und richtig positioniert ist.
Abb. 30
MNGCEVO_2116_DE
