Hinweis: Gefahr von Funktionsstörungen der Enthärtungsanlage.
● Funktionsstörungen wegen defekter Leiterplatten können auftreten.
► Achten Sie darauf, dass Sie die Leiterplatte nicht beschädigen.
7. Stecken Sie alle Anschlussleitungen ab.
8. Legen Sie die Elektronik beiseite.
9. Bohren Sie oberhalb der Kabeldurchführung für das Netzkabel ein Loch mit
Ø 12 mm.
10. Montieren Sie die Kabeldurchführung für die Pumpen-Anschlussleitung.
11. Ziehen Sie die Anschlussleitung der Regenerierwasserförderpumpe von hinten
durch die neue Kabeldurchführung.
12. Lockern Sie die Kabeldurchführung des Elektronik-Netzkabels von hinten.

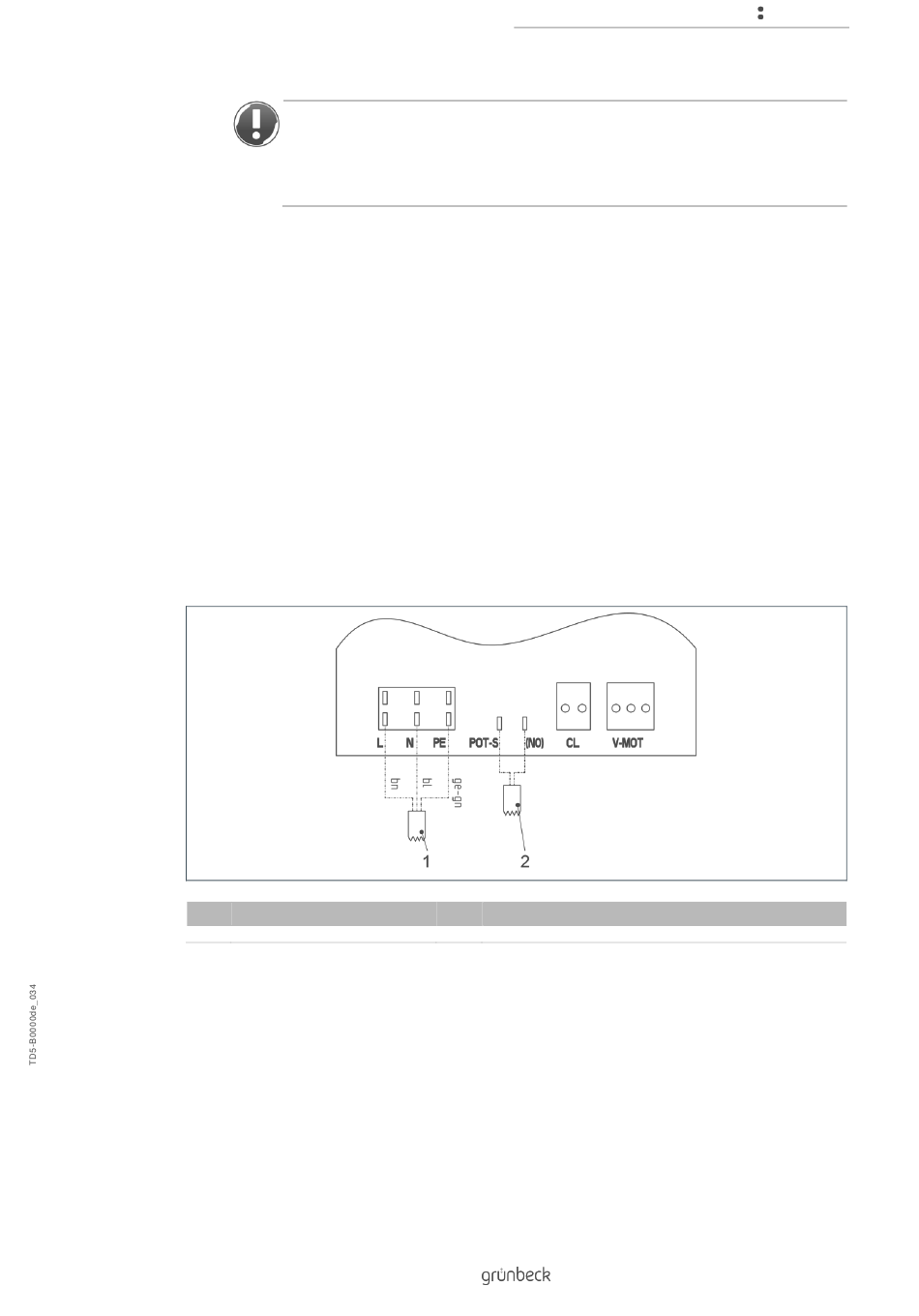

13. Stellen Sie die Verdrahtung gemäß den folgenden Abbildungen her.
14. Montieren Sie an die beiden Litzen der Pumpen-Anschlussleitung die beiliegenden
Flachsteckhülsen anstelle der Aderendhülsen.
15. Stecken Sie die beiden Flachsteckhülsen der Pumpen-Anschlussleitung auf die
beiden Flachstifte POT-S (NO). (Reihenfolge egal).
Pos.
Bezeichnung
1
Netzleitung
Pos.
Bezeichnung
2
Verbindungsleitung zur Regenerierwasserförderpumpe
Installation
19 | 28
