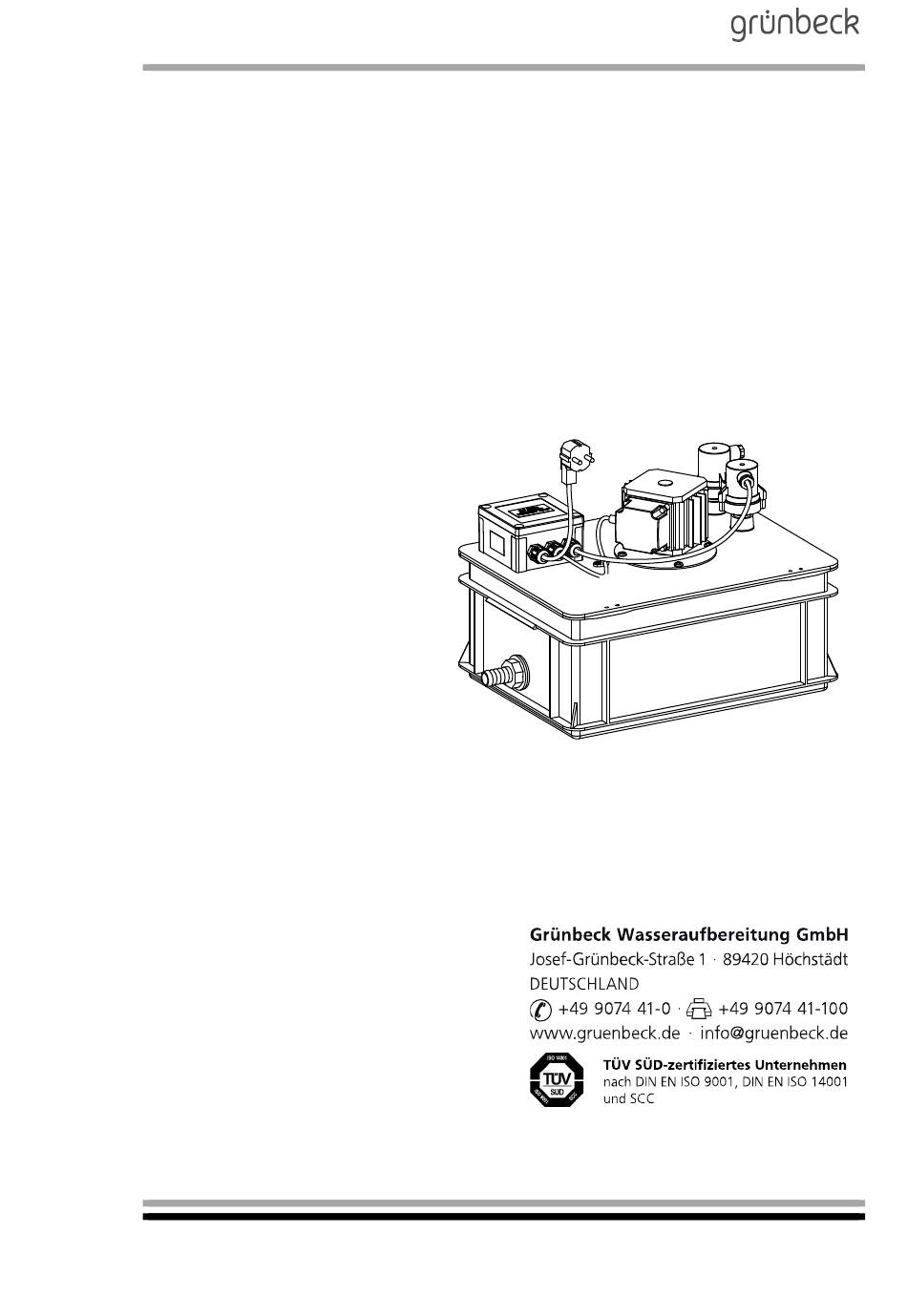

- Seite 1 Betriebsanleitung Abwasserhebeanlage AH-300 Stand Oktober 2018 Bestell-Nr. 044 420 941 ...
-
Seite 3: Inhaltsverzeichnis
Abwasserhebeanlage AH-300 Inhaltsübersicht A Allgemeine Hinweise ........1 Vorwort 2 Allgemeine Sicherheitshinweise 3 Transport und Lagerung 4 Entsorgung B Grundlegende Informationen ..... 1 Gesetze, Verordnungen, Normen 2 Brennwerttechnik 3 Neutralisation 4 Neutralisationspflicht gemäß DWA-A 251:2011-11 C Produktbeschreibung ......... Typenschild 2 Bestimmungsgemäße Verwendung... -
Seite 4: Eu-Konformitätserklärung
Abwasserhebeanlage AH-300 EU-Konformitätserklärung Hiermit erklären wir, dass die nachstehend bezeichnete Anlage in ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicherheits- und Gesundheitsanforderungen der zutreffenden EU-Richtlinien entspricht. Bei einer mit uns nicht abgestimmten Änderung der Anlage verliert diese Erklärung ihre Gültig- keit. -
Seite 5: A Allgemeine Hinweise
Abwasserhebeanlage AH-300 A Allgemeine Hinweise 1 | Vorwort Schön, dass Sie sich für ein Gerät aus dem Hause Grünbeck entschieden haben. Seit vielen Jahren befassen wir uns mit Fragen der Wasseraufbereitung und haben für jedes Wasser- problem die maßgeschneiderte Lösung. -
Seite 6: Allgemeine Sicherheitshinweise
Abwasserhebeanlage AH-300 2 | Allgemeine Sicherheitshinweise 2.1 Symbole und Hinweise Wichtige Hinweise in dieser Betriebsanleitung werden durch Symbole hervorgehoben. Im Interesse eines gefahrlosen, siche- ren und wirtschaftlichen Umgangs mit der Anlage sind diese Hinweise besonders zu beachten. Gefahr! Missachten so gekennzeichneter Hinweise führt zu schweren oder lebensgefährlichen Verletzungen, hohen Sach-... -
Seite 7: Beschreibung Spezieller Gefahren
Abwasserhebeanlage AH-300 2.4 Beschreibung spezieller Gefahren Gefahr! Durch elektrische Energie! Nicht mit nassen Händen an elektrische Bauteile greifen! Vor Arbeiten an elektrischen Anlagenteilen, Netzstecker ziehen und externe Anlagenteile (z.B. potentialfreie Ausgänge) stromlos schalten! Schadhafte Kabel umgehend durch Fachkraft ersetzen lassen. -
Seite 8: B Grundlegende Informationen
Abwasserhebeanlage AH-300 B Grundlegende Informationen 1 | Gesetze, Verordnungen, Normen Diese Betriebsanleitung berücksichtigt die geltenden Vorschrif- ten und gibt Ihnen Hinweise für den sicheren Betrieb Ihrer Ab- wasserhebeanlage. Folgende Regelwerke gelten neben den öffentlichen Vorschrif- ten als Richtlinie für die Behandlung und Einleitung von Kon- denswasser aus Brennwertkesseln in die öffentliche Kanalisati-... -
Seite 9: Neutralisationspflicht Gemäß Dwa-A 251:2011
Abwasserhebeanlage AH-300 4 | Neutralisationspflicht gemäß DWA-A 251:2011-11 Auszug aus Kapitel 4.1.3, Regelungen nach Tabelle 2 Nennwärme- Neutralisation für Feuerungsanlagen und leistung Motoren ohne Katalysator ist erforderlich bei Heizöl Heizöl DIN 51603-1 DIN 51603-1 schwefelarm 1), 2) 1), 2) < 25 kW... -
Seite 10: C Produktbeschreibung
Schmutzwasser mit Textil- oder Papieranteilen Aggressive Flüssigkeiten, Chemikalien Ätzende, brennbare, explosive oder gasende Flüssigkeiten Die Abwasserhebeanlage AH-300 ist auch für den Dauerbetrieb geeignet Die Anlage darf nur betrieben werden, wenn alle Komponenten ordnungsgemäß installiert wurden. Keinesfalls dürfen Sicher- heitseinrichtungen entfernt, überbrückt oder sonst wie unwirk-... -
Seite 11: Aufbau

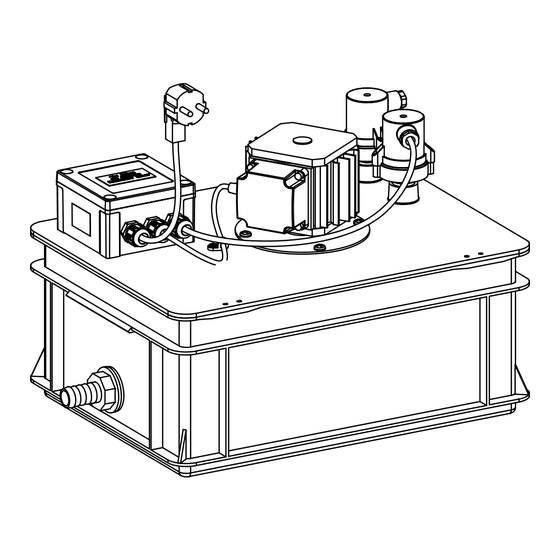

Abwasserhebeanlage AH-300 3 | Aufbau Überlaufwarnschalter Schlauchanschluss Rückflussverhinderer Niveauschalter Flachdichtung Flachdichtung Klemmverschraubung Mutter Schlauchnippel Deckel Elektroanschlussbox Überwurfmutter Filterkorb Pumpe Behälter Adapter Abb. C-1: Anlagenaufbau Bestell-Nr. 044 420 941 Erstellt: fwir-mrie G:\BA-420941_044_AH-300.DOCX... -
Seite 12: Arbeitsweise
Abwasserhebeanlage AH-300 Die Abwasserhebeanlage AH-300 besteht im Wesentlichen aus: Sammelbehälter mit Zulaufanschluss für Schlauch DN 20 und DN 25, Niveaugesteuerte Pumpe mit Filterkorb, Rückflussverhinderer und 6 m Ablaufschlauch DN 12, Niveauschalter mit potentialfreiem Wechselkontakt zur Störmeldung (Überlaufwarnung). -
Seite 13: Technische Daten
Höhe Schaltpunkt/Rückschaltpunkt des Überlaufwarnschalters 120/95 mm Abmessung B x H x T 300 x 270 x 400 mm Versandgewicht 8 kg Umweltdaten Kondenswassertemperatur 5-60 °C Umgebungstemperatur 5-40 °C Bestell-Nr. 420 150 Abb.C-2: Maßzeichnung Abwasserhebeanlage AH-300 Bestell-Nr. 044 420 941 Erstellt: fwir-mrie G:\BA-420941_044_AH-300.DOCX... -
Seite 14: Lieferumfang
Abb. C-3: Kennlinie der Förderpumpe bei Schlauchlänge 6 m Vorsicht! Leitungsverlängerungen und Querschnittsverengun- gen am Ablaufschlauch führen zu Leistungsverminderung. 6 | Lieferumfang 6.1 Grundausstattung 1 Abwasserhebeanlage AH-300 als Kompaktanlage 1 Beutel mit Inhalt 1 Schlauchanschluss 1“ - DN20 1 Schlauchanschluss 1“ - DN25 1 Flachdichtung 1 Mutter 1“... -
Seite 15: D Installation
Abwasserhebeanlage AH-300 D Installation 1 | Allgemeine Einbauhinweise Hinweis: Für die Installation von Anlagen mit optionalen Zu- satzausstattungen (siehe C) sind zusätzlich die dort beigefügten Betriebsanleitungen zu beachten. Vorsicht! Wenn im Aufstellungsort kein Bodenablauf vorhanden ist, muss eine Alarmeinrichtung an die Störmeldung (Überlauf- warnschalter) angeschlossen werden. -
Seite 16: Sanitärinstallation
Abwasserhebeanlage AH-300 2 | Sanitärinstallation 2.1 Einbauhinweise Die Installation darf nur von einem zugelassenen Installationsbe- trieb mit entsprechend geschultem Fachpersonal durchgeführt werden. Hierzu können Sie auch den Werks- /Vertragskundendienst der Firma Grünbeck (siehe www. gruen- beck.de) beauftragen. Als Zulaufschlauch kann der bei der Neutralisationsanlage mitgelieferte Schlauch verwendet werden. -
Seite 17: Vorbereitende Arbeiten Und Hydraulisch Anschließen
Abwasserhebeanlage AH-300 2.2 Vorbereitende Arbeiten und hydraulisch anschließen 1. Alle Komponenten der Anlage auspacken und auf Vollstän- digkeit (Lieferumfang siehe Kapitel C), sowie auf Beschädi- gungen prüfen. Dabei auch die Behälterabdeckung abneh- men und die Kleinteile entnehmen. 2. Zulaufanschluss DN 20 oder DN 25 lt. Abb. C-1, Pos. 7-9 am Behälter montieren. -
Seite 18: Anlage Elektrisch Anschließen
Abwasserhebeanlage AH-300 3.2 Anlage elektrisch anschließen Ggf. Überlaufwarnschalter Abb. C-1, Pos. 1 lt. Klemmplan Abb. D-4 anschließen. Abb. D-3: Klemmplan Elektroanschlussbox Abb. D-4: Klemmplan Überlaufwarnschalter Bestell-Nr. 044 420 941 Erstellt: fwir-mrie G:\BA-420941_044_AH-300.DOCX... -
Seite 19: E Inbetriebnahme
Abwasserhebeanlage AH-300 Inbetriebnahme Die Inbetriebnahme darf nur von einem zugelassenen Installati- onsbetrieb mit entsprechend geschultem Fachpersonal durchge- führt werden. Hierzu können Sie auch Werks- /Vertragskundendienst der Firma Grünbeck (siehe www.gruenbeck.de) beauftragen. 1. Ablaufschlauch und Zulaufschlauch auf fachgerechte Befes- tigung prüfen. -
Seite 20: Bedienung
Abwasserhebeanlage AH-300 Bedienung Die Abwasserhebeanlage arbeitet nach Anschluss an das Stromnetz automatisch. Es ist somit keine spezielle Bedienung notwendig. Bestell-Nr. 044 420 941 Erstellt: fwir-mrie G:\BA-420941_044_AH-300.DOCX... -
Seite 21: G Störungen
Betriebsstörungen nie ganz ausschließen. Tabelle G-1 gibt eine Übersicht über mögliche Störungen beim Betrieb der Abwasser- hebeanlage AH-300, ihre Ursachen und ihre Beseitigung. Hinweis: Bei Störungen, die mit den Angaben in Tabelle G-1 nicht zu beseitigen sind, den Kundendienst rufen! Dabei Anla- genbezeichnung, Bestell-Nr. - Seite 22 Abwasserhebeanlage AH-300 Warnung! Die Förderpumpe ist mit einem Thermoschalter aus- gestattet (im Wickelkopf, temperaturabhängiges EIN-AUS mit einigen tausend Schaltspielen). Bei Ansprechen des Thermos- chalters gilt, dass eine Unregelmäßigkeit vorliegt, die den Motor überlastet und überhitzt und letztlich bei Weiterbetrieb zum Zerstören des Thermoschalters und in der Folge des Motors...
-
Seite 23: H Inspektion Und Wartung
AH-300 H Inspektion und Wartung 1 | Grundlegende Hinweise Um langfristig die einwandfreie Funktion der Abwasserhebean- lage AH-300 zu sichern, sind einige regelmäßige Arbeiten not- wendig. Die am Betriebsort gültigen Regeln sind unbedingt ein- zuhalten. Warnung! Gesundheitsgefahr durch säurehaltiges Kondens-... -
Seite 24: Inspektion
Abwasserhebeanlage AH-300 2 | Inspektion Hinweis: Inspektionsarbeiten sind sinnvoll und notwendig, um die Funktion der Anlage sicherzustellen, sowie notwendige War- tungsarbeiten frühzeitig zu erkennen. Durchführung: Filterkorb auf Verschmutzung prüfen, ggf. reinigen. Befestigung der Schläuche prüfen. Sichtkontrolle aller Komponenten auf Beschädigung und Dichtheit. - Seite 25 Abwasserhebeanlage AH-300 Durchführung: Förderpumpe gemäß Punkt 3.1 reinigen. Rückflussverhinderer und Filterkorb reinigen und ggf. erneu- ern. Zulaufschlauch reinigen, ggf. erneuern. Wiederinbetriebnahme durchführen. Beachten Sie hierzu Kapitel E. Vorsicht! Niveauschalter und Überlaufwarnschalter auf richtigen Sitz prüfen. Beide müssen in die Klemmverschraubung ganz eingeschoben sein, so dass diese auf der Klemmverschraubung aufliegen.
-
Seite 26: Ersatzteile
Teilen eine eingeschränkte Gewährleistungs- frist von 6 Monaten. Gleiches gilt für elektrische Bauteile. Die Verschleißteile sind nachfolgend aufgeführt. Verschleißteile an der Abwasserhebeanlage AH-300 sind nach- folgend aufgeführt (siehe auch Abb. C-1): Tauchkreiselpumpe TK-3VA-155 Bestell-Nr. 410 584 ... - Seite 27 Abwasserhebeanlage AH-300 Betriebshandbuch Kunde Name: ............... Adresse: ..............................Telefon: ..............Abwasserhebeanlage AH 300 Bestell-Nr. 420 150 Serien-Nummer ............Neutralisationsanlage installiert? nein Neutralisationsanlage Typ……… Installation: Datum: ..............Firma: ................ Telefon: ..............Inbetriebnahme: Datum: ..............Firma: ................ Telefon: ..............Anschlussdaten/ Brennwertkessel: Hersteller:..............
- Seite 28 Abwasserhebeanlage AH-300 Inbetriebnahme, Inspektion und Wartung (Checkliste) Betriebsanleitung beachten! Durchgeführte Arbeiten Inbetriebnahme Inspektion Wartung Reparatur Messwert und Ablesewerte eintragen - durchgeführte Arbeiten ankreuzen, bzw. eintragen Rückflussverhinderer Entfällt gereinigt oder erneuert Zulaufschlauch Entfällt gereinigt oder erneuert Förderpumpe Entfällt gereinigt Filterkorb an Förderpumpe Entfällt...
- Seite 29 Abwasserhebeanlage AH-300 Inbetriebnahme, Inspektion und Wartung (Checkliste) Betriebsanleitung beachten! Durchgeführte Arbeiten Inspektion Inspektion Wartung Wartung Reparatur Reparatur Messwert und Ablesewerte eintragen - durchgeführte Arbeiten ankreuzen, bzw. eintragen Rückflussverhinderer gereinigt oder gereinigt oder erneuert erneuert Zulaufschlauch gereinigt oder gereinigt oder erneuert erneuert Förderpumpe...
- Seite 30 Abwasserhebeanlage AH-300 Inbetriebnahme, Inspektion und Wartung (Checkliste) Betriebsanleitung beachten! Durchgeführte Arbeiten Inspektion Inspektion Wartung Wartung Reparatur Reparatur Messwert und Ablesewerte eintragen - durchgeführte Arbeiten ankreuzen, bzw. eintragen Rückflussverhinderer gereinigt oder gereinigt oder erneuert erneuert Zulaufschlauch gereinigt oder gereinigt oder erneuert erneuert Förderpumpe...
- Seite 31 Abwasserhebeanlage AH-300 Inbetriebnahme, Inspektion und Wartung (Checkliste) Betriebsanleitung beachten! Durchgeführte Arbeiten Inspektion Inspektion Wartung Wartung Reparatur Reparatur Messwert und Ablesewerte eintragen - durchgeführte Arbeiten ankreuzen, bzw. eintragen Rückflussverhinderer gereinigt oder gereinigt oder erneuert erneuert Zulaufschlauch gereinigt oder gereinigt oder erneuert erneuert Förderpumpe...
