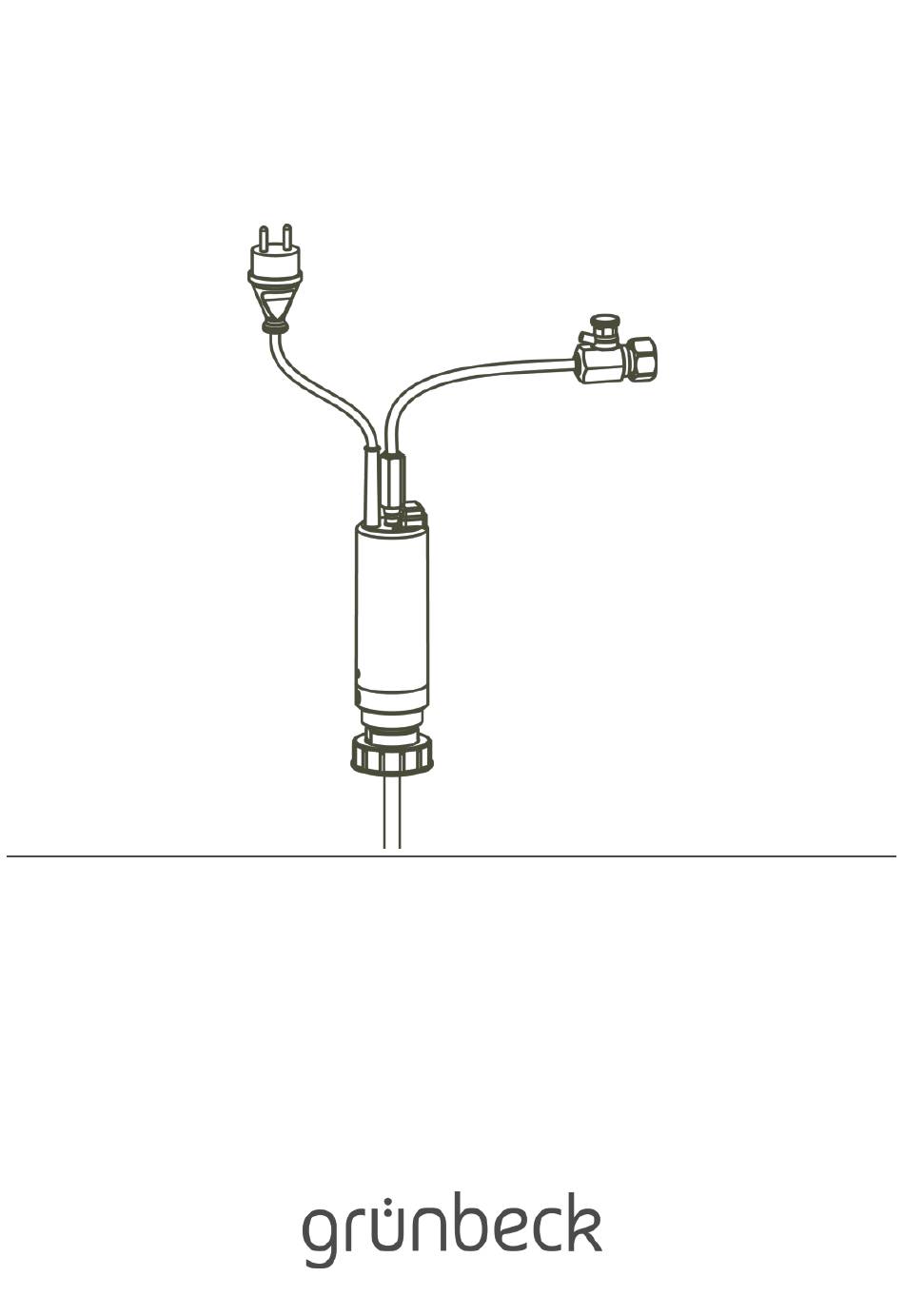

- Seite 1 Wir verstehen Wasser. thermaliQ Befüllpumpe Betriebsanleitung...
- Seite 2 Zentraler Kontakt Deutschland Vertrieb Telefon 09074 41-0 Service Telefon 09074 41-333 Telefax 09074 41-120 Erreichbarkeit Montag bis Donnerstag 7:00 - 18:00 Uhr Freitag Urheberrecht 7:00 - 16:00 Uhr Das Urheberrecht dieser Anleitung verbleibt beim Hersteller. Kein Teil dieser Anleitung darf in irgendeiner Form ohne die schriftliche Genehmigung der Grünbeck Wasseraufbereitung GmbH reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Anforderungen an den Zu dieser Anleitung ......4 Installationsort........11 Lieferumfang prüfen......11 Mitgeltende Unterlagen ......4 Produkt installieren ......12 Zielgruppe ..........4 Aufbewahrung der Unterlagen ....4 Verwendete Symbole ......4 Inbetriebnahme ........13 Darstellungsregeln ........ 5 Entsorgung ......... -
Seite 4: Zu Dieser Anleitung
Zu dieser Anleitung Zu dieser Anleitung 1.1 Mitgeltende Unterlagen Als mitgeltende Unterlagen gelten bei der thermaliQ Befüllpumpe folgende Dokumente: ● Es gelten die Anleitungen aller Grünbeck-Produkte, an denen die thermaliQ Befüllpumpe angeschlossenen ist. 1.2 Zielgruppe Zielgruppe dieser Anleitung sind Fachhandwerker und der Betreiber. -
Seite 5: Darstellungsregeln
Zu dieser Anleitung Dieses Symbol kennzeichnet wichtige Informationen über das Produkt oder die Handhabung des Produktes. Dieses Symbol kennzeichnet Arbeiten, die nur von Fachhand- werkern durchgeführt werden dürfen. In Deutschland muss das Installationsunternehmen nach § 12(2) AVB Wasser V in ein Installateurverzeichnis eines Wasserversorgungsunternehmens eingetragen sein. -
Seite 6: Aufzählungen
1.5.2 Aufzählungen Verwendete Aufzählungszeichen: ● erster Listenpunkt (Ebene 1) • erster Listenpunkt (Ebene 2) • zweiter Listenpunkt (Ebene 2) ● zweiter Listenpunkt (Ebene 1) 1.6 Gültigkeit der Anleitung Diese Anleitung ist für folgende Produkte gültig: ● thermaliQ Befüllpumpe 6 | 20... -
Seite 7: Typenschild
Seriennummer, um die notwendigen Daten stets griffbereit zu haben. Pos. Beschreibung Pos. Beschreibung Betriebsanleitung beachten Entsorgungshinweis Serien-Nr. Bestell-Nr. Data-Matrix-Code QR-Code Produktbezeichnung Schutzart Netzanschluss Umgebungstemperatur ● Produktbezeichnung: thermaliQ Befüllpumpe ● Bestellnummer: 150 110 ● Serien-Nr.: ________________ 7 | 20... -
Seite 8: Sicherheit
Netzanschlussleitung beschädigt ist. Dies kann zu Verletzungen durch Stromschlag führen. Lassen Sie beschädigte Netzanschlussleitungen unverzüglich austauschen. ● Tauchen Sie die thermaliQ Befüllpumpe nicht in Wasser oder andere Flüssigkeiten ein. ● Betreiben Sie das Produkt nur, wenn alle Komponenten ordnungsgemäß installiert wurden. -
Seite 9: Pflichten Des Fachhandwerkers
Sicherheit 2.3 Pflichten des Fachhandwerkers Um eine einwandfreie und sichere Funktion des Produktes zu gewährleisten, beachten Sie folgende Vorgaben: ● Führen Sie nur Tätigkeiten durch, die in dieser Anleitung beschrieben sind. ● Führen Sie alle Tätigkeiten unter Berücksichtigung aller geltenden Normen und Vorschriften aus. ●... -
Seite 10: Produktbeschreibung
● Die thermaliQ Befüllpumpe dient zum Einbringen von thermaliQ safe und thermaliQ clean in einen Heizkreislauf. ● Die thermaliQ Befüllpumpe kann direkt auf die Gebinde mit 5 oder 10 Litern Inhalt geschraubt werden. ● Der Anschluss an das Heizungssystem erfolgt über ein KFE Anschlussstück. -
Seite 11: Installation

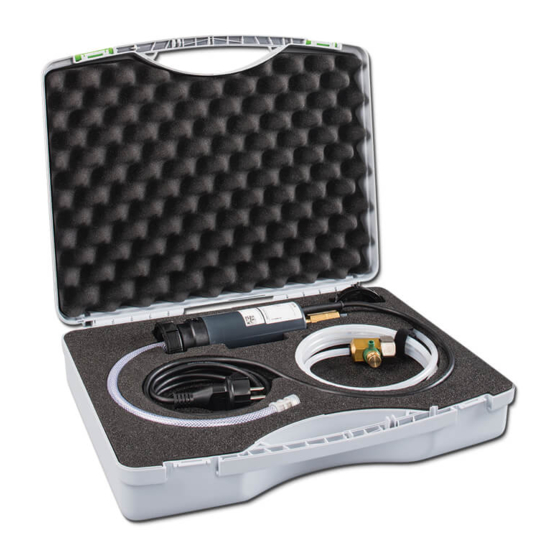

● starker Wärmeeinstrahlung ● Frost ● direkter Sonneneinstrahlung ● Chemikalien, Farbstoffen, Lösungsmitteln und deren Dämpfen 4.2 Lieferumfang prüfen ● thermaliQ Befüllpumpe ● Transportkoffer ● PVC-Saugschlauch mit Schmutzsieb ● KFE Anschlussstück mit Rückflussverhinderer und Entlüftungsventil ● Förderschlauch 2 m ● Betriebsanleitung ►... -
Seite 12: Produkt Installieren
Installation 4.3 Produkt installieren 1. Nehmen Sie die thermaliQ Befüllpumpe bei äußeren Beschädigungen nicht in Betrieb. 2. Führen Sie den Saugschlauch in die Kanisteröffnung ein. 3. Schrauben Sie die Behälteranschlussschraube auf den Kanister. 4. Stecken Sie den Stecknippel des Förderschlauches in die Kupplung. -
Seite 13: Inbetriebnahme
Inbetriebnahme Inbetriebnahme 1. Schalten Sie die termaliQ Befüllpumpe bei geschlossenem KFE Hahn über den Kippschalter ein. 2. Öffnen Sie das Entlüftungsventil am KFE-Anschlussstück zur Entlüftung des Förderschlauches. 3. Schließen Sie nach vollständiger Entlüftung das Entlüftungsventil. 4. Öffnen Sie nun den KFE Hahn. Das laute Geräusch bei der Erstinbetriebnahme bzw. -
Seite 14: Entsorgung
Entsorgung Entsorgung ► Beachten Sie die geltenden nationalen Vorschriften. 6.1 Verpackung ► Entsorgen Sie die Verpackung umweltgerecht. 6.2 Produkt Befindet sich dieses Symbol (durchgestrichenen Abfalltonne) auf dem Produkt, gilt für dieses Produkt die Europäische Richtlinie 2012/19/EU. Dies beutet, dass dieses Produkt, bzw. die elektrischen und elektronischen Komponenten nicht als Hausmüll entsorgt werden dürfen. -
Seite 15: Technische Daten
Technische Daten Technische Daten Maße und Gewichte A Befüllpumpendurchmesser [mm] B Befüllpumpenhöhe [mm] C Länge Saugschlauch [mm] D Länge Anschlusskabel [mm] 2000 E Länge Förderschlauch [mm] 2000 Betriebsgewicht ca. [kg] Versandgewicht ca. [kg] 15 | 20... - Seite 16 Technische Daten Anschlussdaten Anschluss G ¾" Schlauchanschluss [mm] Netzanschluss [V]/[Hz] 230/60 Schutzart IP64 Leistungsdaten Max. Förderleistung [l/h] Max. Förderhöhe Staudruck [bar] Umweltdaten Betriebstemperatur [°C] Umgebungstemperatur [°C] Allgemeines 150 110 Bestell-Nr. 16 | 20...
-
Seite 17: Eu-Konformitätserklärung
Sicherheits- und Gesundheitsanforderungen der zutreffenden EU-Richtlinien entspricht. Bei einer mit uns nicht abgestimmten Änderung der Anlage verliert diese Erklärung ihre Gültigkeit. thermaliQ Befüllpumpe Serien-Nr.: siehe Typenschild Die oben genannte Anlage erfüllt außerdem nachfolgende Richtlinien und Bestimmungen: Folgende harmonisierte Normen wurden angewandt: •... -
Seite 18: Index
Index Index Entsorgung ........14 Produktbeschreibung ....10 Inbetriebnahme ......13 Sicherheit ........8 Installation ........11 Zu dieser Anleitung ....... 4 18 | 20... - Seite 20 Grünbeck Wasseraufbereitung GmbH Josef-Grünbeck-Straße 1 89420 Höchstädt a. d. Donau DEUTSCHLAND +49 9074 41-0 +49 9074 41-100 info@gruenbeck.de Mehr Infos unter www.gruenbeck.de www.gruenbeck.de...
