softliQ:MD, softliQ:PA, safeliQ:EA

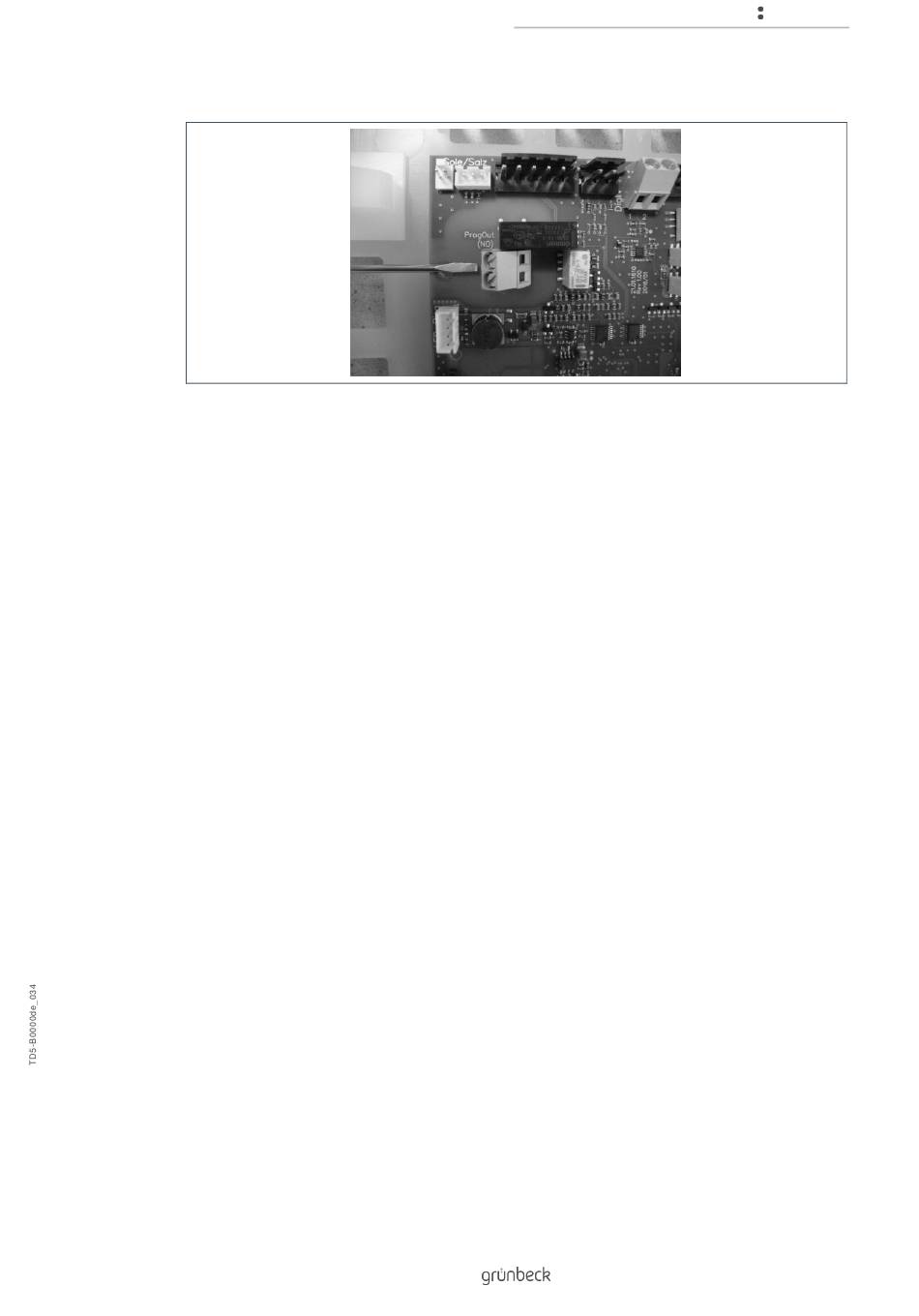

11. Schließen Sie die Litzen der Aderendhülsen an die Schraubklemmen potentialfreie
Störmeldung an. (Bei Bedarf kann die komplette Deckeleinheit abgenommen
werden.)
12. Setzen Sie die Elektronik wieder in das Gehäuse ein.
13. Bringen Sie alle Abdeckungen wieder an.
14. Stecken Sie den Netz-Zwischenstecker der Regenerierwasserförderpumpe
zusammen mit dem Netzstecker der Anlage ein.
Weichwassermeister GSX 10-I
Am Weichwassermeister GSX 10-I ist werksseitig bereits eine 2-adrige Leitung am
entsprechenden Kontakt POT-S(NO) angeschlossen.
1. Ziehen Sie den Netzstecker der Enthärtungsanlage.
2. Nehmen Sie bei der Regenerierwasserförderpumpe die Abdeckung der
Abzweigdose ab.
3. Klemmen Sie die Pumpen-Anschlussleitung ab.
4. Klemmen Sie die vorgesehene Leitung der Enthärtungsanlage an.
5. Bringen Sie die Abdeckung der Abzweigdose wieder an.
Weichwassermeister GSX 5/10
1. Ziehen Sie den Netzstecker der Enthärtungsanlage.
2. Nehmen Sie die Klarsichtabdeckung ab.
3. Lösen Sie die 4 Schrauben der Elektronik-Abdeckung.
4. Nehmen Sie die Elektronik-Abdeckung ab.
5. Brechen Sie eine geprägte Bohrung aus.
6. Lösen Sie die 2 Torx-Schrauben, die das Elektronikgehäuse und den
Salztanktrichter miteinander verbinden.
7. Nehmen Sie das Elektronikgehäuse ab.
8. Montieren Sie die Kabelverschraubung.
Installation
17 | 28
