Reparatur

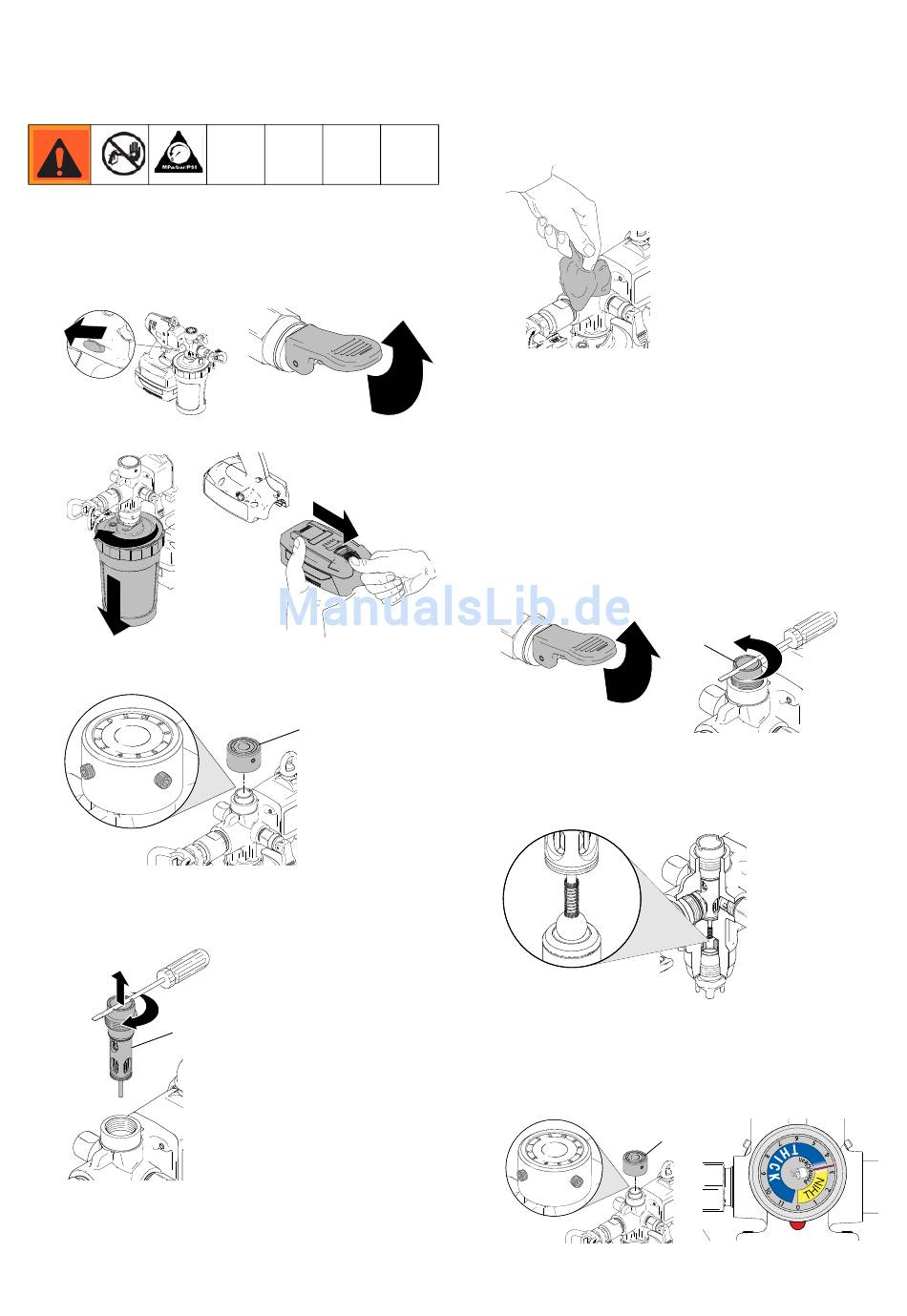

Auslassventil
Ausbau
1. Verriegeln Sie die Abzugssperre und bringen Sie
das Entlüftungs-/Druckentlastungsventil in die
Aufwärtsposition (UP), um den Druck zu entlasten.
ti19350a
2. Entfernen Sie Materialbehälter und Batterie.
ti19360a
3. Lockern Sie die Stellschrauben (34) am
Druckreglerknopf und entfernen Sie den Knopf.
4. Verwenden Sie einen dünnen Schraubenzieher
oder Inbusschlüssel, um das Auslassventil (31) im
Uhrzeigersinn zu drehen, und entfernen Sie es.
31
ti19626a
3A2869D
ti19347a
ti19617a
34
ti19620a
5. Befreien Sie den Auslassventilhohlraum so weit wie
möglich von überschüssigem Material.
Einbau
ANMERKUNG: Das Einlassventil muss vollständig
eingebaut sein, bevor das Auslassventil eingebaut
werden kann.
1. Stellen Sie sicher, dass sich das Entlüftungs-/
Druckentlastungsventil in Aufwärtsposition
(UP) befindet. Verwenden Sie einen dünnen
Schraubenzieher oder Inbusschlüssel und
drehen Sie das Auslassventil (31) gegen den
Uhrzeigersinn, um es einzubauen.
ti19347a
2. Drehen Sie das Auslassventil ein, bis es die
Einlasskugel berührt. NICHT FESTZIEHEN. Das
Auslassventil sollte nur eingedreht werden, bis sich
die Einlasskugel bei Berührung nicht mehr bewegt.
3. Druckreglerknopf einbauen. Drehen Sie den Knopf
vollständig gegen den Uhrzeigersinn bis zum
Anschlag ("0"-Markierung auf einer Linie mit dem
roten Punkt). Stellschrauben (34) mit 40 in-lb
(4,5 N•m) festziehen.
ti19620a
ti19614a
31
ti19623a
ti19616a
34
ti19351a
29
