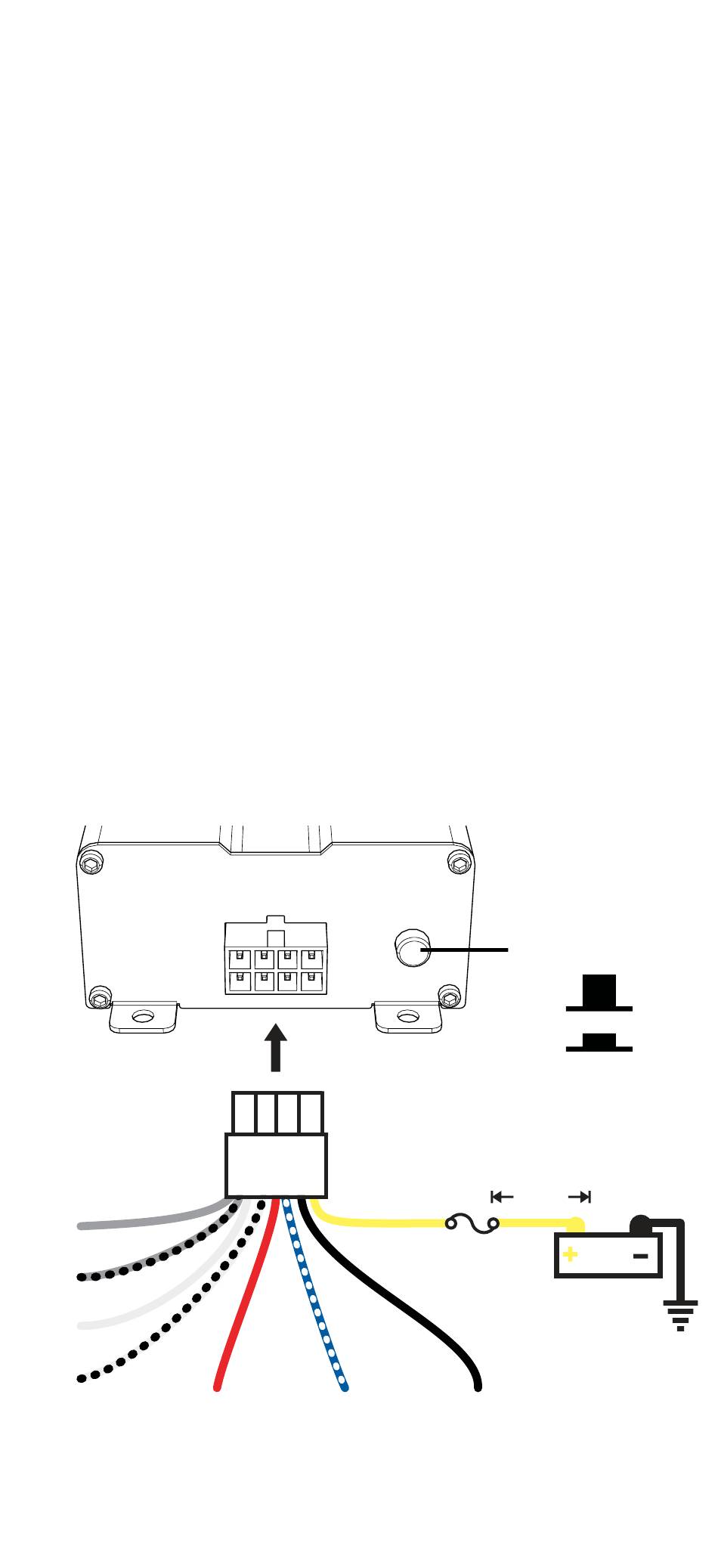

Câblage
Débranchez la batterie du véhicule afin d'éviter tout court-
circuit. Puis, branchez le câble de mise à la terre sur le
KEYLOC. Raccourcissez le câble de mise à la terre à
une longueur de 60 cm (24 pouces) ou inférieure, puis
connectez le câble au châssis du véhicule en choisissant
une partie en métal plein ne présentant aucune trace
de peinture et de corrosion. Installez un fusible de
2A entre le KEYLOC et la source d'alimentation. Le
fusible doit se trouver à moins de 45 cm (18 pouces)
de la source d'alimentation et être intégré au câble
d'alimentation du faisceau (de couleur jaune) qui est
connecté au KEYLOC. Gardez le câble du signal audio à
distance du faisceau de câblage en usine et des autres
câbles d'alimentation. Si vous avez besoin de couper ce
câblage, faites-le à un angle de 90 degrés. Raccordez
les sorties haut-parleur de votre unité source aux entrées
haut-parleur du KEYLOC. Lors de la liaison avec les fils
du haut-parleur d'usine, il est recommandé d'épisser
et de souder. Si vous avez besoin d'utiliser des prises,
assurez-vous d'en utiliser de la bonne taille pour assurer
un raccordement solide. Raccordez les sorties RCA de
niveau préamplificateur à votre amplificateur.
entrées haut-
parleur (depuis
l'unité source)
R+
R-
L+
L-
entrée
télécommande
(depuis l'unité
source)
Français
sortie
télécommande
(vers
l'amplificateur)
sensibilité
d'entrée
LO
HI
≤18"
(45 cm)
12V
fusible
batterie
masse
masse du
châssis en
métal nu
