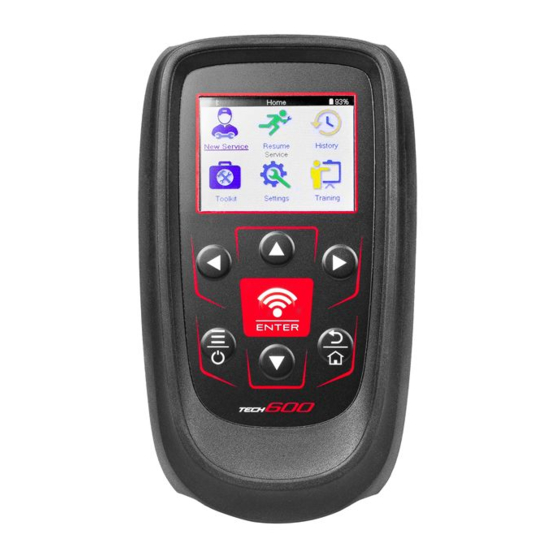

Bartec Auto ID TECH600 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für TECH600:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

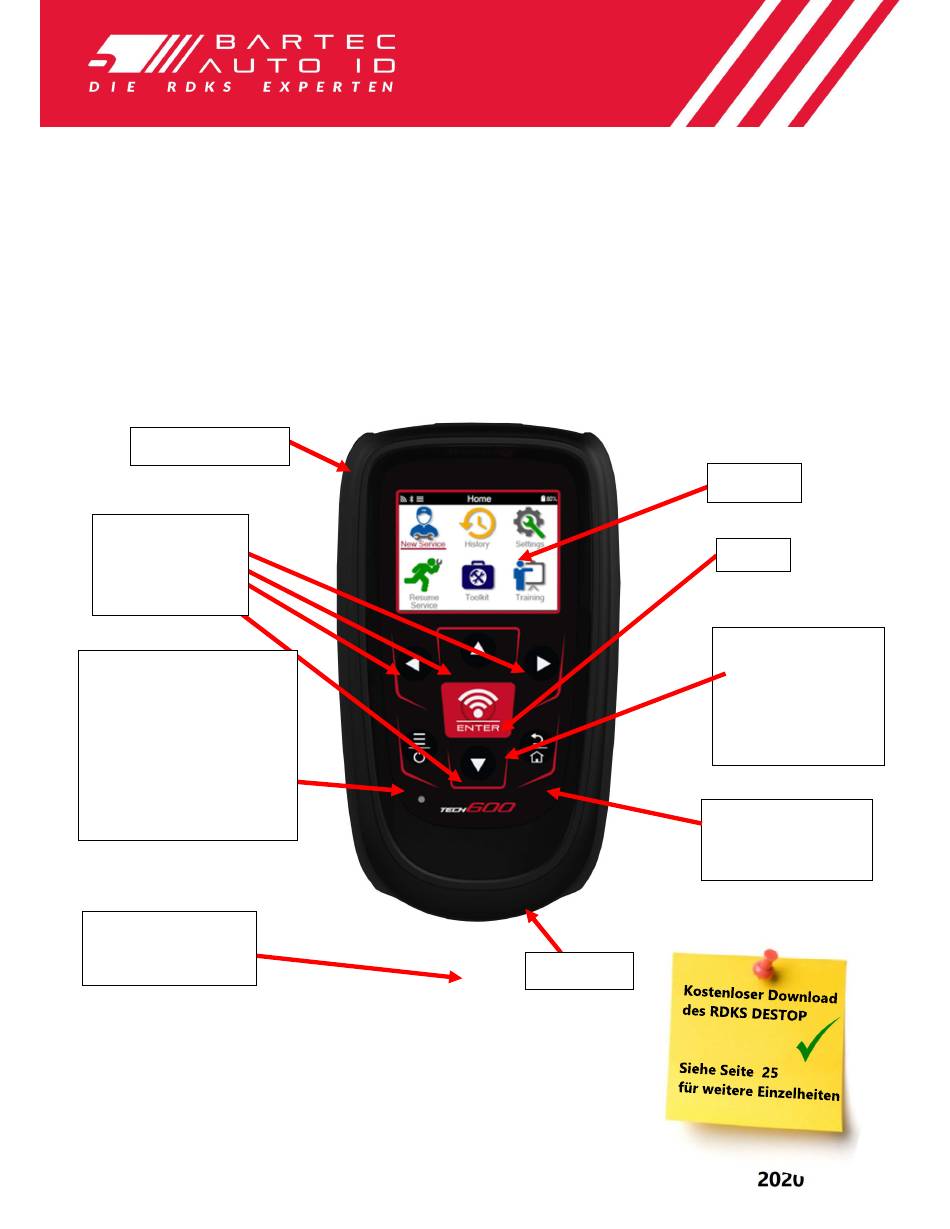

Reifendruckkrontrollsystem Diagnosegerät
Benutzerhandbuch
Gummihülle
Hoch/Runter,
Links/Rechts
Tasten
An/Aus
: für zwei Sekunden
halten
Mehr Informationen:
auf einigen Bildschirmen
können weitere TPMS-
Informationen angezeigt
werden
USB-
Kabelanschluss
Bartec Auto ID Ltd.
Home/Back/Esc:
Mini-USB
Anzeige
Enter
Test:
beginnt einen RDK
Test, nur im
Menüpunkt
'Fahrzeugüberprüfung'
zurück zum
Hauptmenü
2020

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bartec Auto ID TECH600

Inhaltszusammenfassung für Bartec Auto ID TECH600

  • Seite 1 Links/Rechts Tasten Test: An/Aus beginnt einen RDK : für zwei Sekunden Test, nur im halten Menüpunkt ‘Fahrzeugüberprüfung’ Mehr Informationen: auf einigen Bildschirmen können weitere TPMS- Informationen angezeigt Home/Back/Esc: werden zurück zum Hauptmenü USB- Kabelanschluss Mini-USB Bartec Auto ID Ltd. 2020...

  • Seite 2: Vorwort

    Benutzerhandbuch 2020 ORWORT Vielen Dank, dass Sie sich für das TECH600 entschieden haben. Dieses Handbuch wird Ihnen helfen, Ihr Gerät in Betrieb zu nehmen und erklärt, wie Sie all seine Funktionen optimal nutzen können. BITTE STELLEN SIE SICHER, DASS IHR WERKZEUG VOLLSTÄNDIG AUFGELADEN IST, BEVOR SIE ES ZUM ERSTEN MAL VERWENDEN UND BEVOR SIE SICH REGISTRIEREN.

  • Seite 3: Inhaltsverzeichnis

    TECH600 Benutzerhandbuch 2020 NHALTSVERZEICHNIS ........................... 2 ORWORT ......................3 NHALTSVERZEICHNIS ......................4 ICHTIGE INWEISE ....................... 4 ICHERHEITSDEFINITIONEN ........................ 7 EVOR ES LOSGEHT ........................7 IEFERUMFANG ........................9 EGISTRIERUNG ....................... 12 UFLADEN DES ERÄTES ......................12 USSCHALTEN ........................13 AUPTMENÜ RDKS I ....................

  • Seite 4: Ichtige Inweise

    ACHTUNG: Weist darauf hin, dass es zu Schäden am Fahrzeug oder dem Gerät kommen kann. Diese Sicherheitsmeldungen beziehen sich auf Situationen, die der Bartec Auto ID Ltd bekannt sind. Die Bartec Auto ID Ltd kann jedoch nicht alle möglichen Gefahren kennen, auswerten und ausweisen. Sie müssen sicher sein, dass jegliche Umstände oder durchzuführende Vorgehensweisen keine Gefahr für Ihre Sicherheit darstellen.

  • Seite 5: Sicherheitsvorkehrungen

     und elektronischen Geräten ist rechtlich verfolgbar und unterliegt angemessen Strafen. NTSORGUNG DES KKUS Das TECH600 enthält einen Lithium-Polymer-Akku, der nicht für den Benutzer  zugänglich ist. Der Akku muss ordnungsgemäß recycelt oder entsorgt werden. Entsorgen Sie den  Akku nicht zusammen mit Ihrem normalen Hausmüll.
  • Seite 6 2020 ORREKTE ERWENDUNG DES Das Gerät darf nicht mit zu viel Feuchtigkeit in Kontakt kommen.  Verwenden Sie das TECH600 nicht in der Nähe von Hitzequellen oder  Schadstoffemissionen (Öfen, Brenner etc.). Lassen Sie das Gerät nicht fallen.  Verhindern Sie Kontakt zwischen dem Gerät und Wasser oder anderen Flüssigkeiten.

  • Seite 7: Bevor Es Losgeht

    Gerät beschädigen und führt zum Erlöschen der Garantie. 2. Registrierung Das Bartec TECH600 kann über den “RDKS Desktop” registriert werden, zu finden ist die Software unter www.tpmsdesktop.eu. Dies ermöglicht es dem Anwender, das Gerät mit der von ihm bevorzugten Methode auf die neueste Software zu aktualisieren.
  • Seite 8 TECH600 Benutzerhandbuch 2020 Das TECH600 ist batteriebetrieben und erzeugt ein niederfrequentes Magnetfeld, um die Reifendrucksensoren zu aktivieren. Es empfängt UHF-Radiosignale von den Reifendrucksensoren gewöhnlich bei 434MHz. RDKS Gerät USB Kabel Gerätekoffer BT OBDII Modul Qi Ladestation P a g e...

  • Seite 9: Registrierung

    TECH600 Benutzerhandbuch 2020 EGISTRIERUNG Die automatische Registrierung beginnt beim erstmaligen Einschalten des Werkzeugs. Die Registrierung ermöglicht die Benachrichtigung über Software-Updates und die Möglichkeit, Update-Dateien auf das Tool herunterzuladen. Bildschirm, wenn Sie das Gerät erstmalig einschalten. Um das Gerät zu registrieren, navigieren Sie auf Ihrem PC zum Bartec RDKS-Desktop PC- tpmsdesktop.eu.
  • Seite 10 TECH600 Benutzerhandbuch 2020 Wählen Sie 'Registrieren', um ein neues Konto zu erstellen. Der folgende Bildschirm wird angezeigt: Es ist wichtig, dass Sie alle Felder komplett und richtig ausfüllen. Diese Informationen helfen Bartec mit Ihnen bezüglich neuer Updates und wichtiger Informationen über RDKS in Kontakt zu bleiben.
  • Seite 11 Seite zeigt an, dass die Registrierung erfolgreich war. Nach dem Login in der PC-Software RDKS Desktop sehen Sie das Hauptmenü. Schließen Sie das Tech600 an den Computer an. Der RDKS-Desktop registriert das Gerät automatisch und zeigt folgende Meldung an: "Werkzeug erfolgreich registriert".

  • Seite 12: Aufladen Des Gerätes

    Softwarestand zu halten. UFLADEN DES ERÄTES Das TECH600 wird mit voll aufgeladenem Akku versandt. Es wird empfohlen, das Gerät vor der Erstbenutzung für mindestens 120 Minuten aufzuladen. Für die optimale Leistung halten Sie Ihr TECH600 immer ausreichend aufgeladen. Das TECH600 informiert den Benutzer, wenn die Batterie zu schwach ist, indem das Batteriesymbol die Farbe von weiß...

  • Seite 13: Hauptmenü

    TECH600 Benutzerhandbuch 2020 AUPTMENÜ Wird verwendet, um Sensoren zu überprüfen, Sensoren neu einzulernen, um OBD-Diagnosen Neuer Service durchzuführen, Sensoren zu programmieren und RDKS-Informationen zu empfangen. Wird zur Wiederaufnahme Ihrer letzten Tätigkeit Service verwendet. fortsetzen Dient zum Aufrufen aller gespeicherten Arbeiten. Der...

  • Seite 14: Mehr Rdks Informationen

    TECH600 Benutzerhandbuch 2020 Training Wird verwendet, um Tipps im Zusammenhang mit RDKS zu erhalten. RDKS I NFORMATIONEN Für weitere RDKS Informationen, drücken sie folgendes Symbol auf dem Bildschirm: AHRZEUGAUSWAHL Wenn ein NEUER SERVICE gestartet wird, wird der Benutzer aufgefordert, das Fahrzeug auszuwählen, welches eine RDKS-Wartung erfordert.

  • Seite 15: Neuer Service

    TECH600 Benutzerhandbuch 2020 EUER ERVICE Sensor prüfen Dabei kommt ein schnelles und leicht nachvollziehbares Verfahren zum Einsatz, das es dem Benutzer ermöglicht, Sensoren zu lesen, die Daten zu verarbeiten, den Batteriestatus sowie die IDs auszulesen. Sensor anlernen Alle Anlernverfahren sind verfügbar.

  • Seite 16: Ensor Rüfen

    Technische Detaillierte Informationen zu Sensoren und Informationen Servicekits Fahrzeugdaten Ermöglicht dem Nutzer die Überprüfung der mit dem TECH600 erfassten Servicedaten 1/6 S ENSOR RÜFEN Verwenden Sie diese Funktion, um die eingebauten Sensoren zu testen, bevor Sie mit weiteren Schritten fortfahren.
  • Seite 17 TECH600 Benutzerhandbuch 2020 (Hinweis: Bei manchen Ford Sensoren muss das Gerät um 180° vom Ventil positioniert werden.) Nicht-Niederfrequenz aktivierte Sensoren (einige Huf/Beru Sensor bis 2009) Wenn der Sensor eine rapide Druckänderung (bis zum Wert von 10 PSI oder 0,5 bar) erfordert, muss Luft aus dem Reifen abgelassen und das Gerät entlang des Ventils positioniert werden,...

  • Seite 18: 2/6 Sensor Programmieren

    TECH600 Benutzerhandbuch 2020 Falscher Sensortyp Ein Sensor wurde aktiviert und dekodiert, aber stimmt nicht mit dem ausgewählten Fahrzeug überein. Kein Reifendruck Schwache Sensorbatterie Die interne Sensorbatterie ist unter einer bestimmten Spannungsgrenze. 2/6 S ENSOR ROGRAMMIEREN Durch das „Sensor programmieren“ Menü können Aftermarket-Universalsensoren wie der ALCAR Sensor, HUF IntelliSens, Alligator sens.it oder der Schrader EZ-sensor programmiert...

  • Seite 19: 3/6 Sensor Anlernen

    TECH600 Benutzerhandbuch 2020 Kopieren / Dient zum Kopieren / Klonen eines Winterreifensatzes mit den gleichen IDs wie der Sommerreifensatz und vice versa. Erfordert das Lesen der alten Klonen Sensoren, um die gleichen IDs auf die Ersatzsensoren zu übertragen, um den Anlernprozess zu vermeiden.
  • Seite 20 Geräts wird Ihnen angezeigt werden, wie lange und wie schnell Sie fahren müssen. Es kann bis zu 20 Minuten dauern, bis dieser Anlernprozess beendet ist. OBD-Anlernen: Eine Verbindung via OBD erlaubt dem Tech600 die neuen Sensoren-IDs dem Fahrzeug direkt anzulernen. Hinweis: Nicht alle Fahrzeuge unterstützen die OBD-Verbindung.
  • Seite 21 TECH600 Benutzerhandbuch 2020 Rad auswählen. Arbeitsreihenfolge: vorne links, vorne rechts, hinten rechts, hinten links Neben dem Druck und der Temperatur wird auch der „Modus" des Sensors gezeigt. In einigen Fällen kann der Modus nicht geändert werden und ist nicht wichtig, aber in anderen Fällen muss er geändert werden, damit das Anlernen funktioniert.

  • Seite 22: 4/6 Obd Diagnose

    TECH600 Benutzerhandbuch 2020 Neustart Wird angezeigt für einige Kia und Hyundai Fahrzeuge mit den neueren Low Line TRW YD Sensoren. Es ermöglicht die Sensoren zurück in den Sensor richtigen Modus (Sleep oder Rest) zu versetzen, damit sie an das Fahrzeug angelernt werden können.

  • Seite 23: 5/6 Technische Informationen

    TECH600 Benutzerhandbuch 2020 5/6 T ECHNISCHE NFORMATIONEN Technische Diese Auswahl zeigt Informationen detaillierte Informationen über Ersatzteile, Service- Kits, Sensoren, Fahrzeuge und Servicetipps. Sensoren müssen noch nicht ausgelesen sein, um diese Informationen anzuzeigen. Ersatzteile anzeigen Wird verwendet, um alle Teilenummern von Ersatzsensoren anzuzeigen, die zum vorgewählten Fahrzeug passen.

  • Seite 24: 6/6 Überprüfung Der Fahrzeugdaten

    TECH600 Benutzerhandbuch 2020 6/6 Ü BERPRÜFUNG DER AHRZEUGDATEN Sensoren und OBD müssen im Vorfeld ausgelesen werden. Dieses Menü erlaubt direkten Zugriff auf spezifische Daten des getesteten RDKS. Diese Option ist hilfreich, wenn Sie nochmals die Sensor- und OBD-Daten anschauen. 24 |...

  • Seite 25: Einstellungen

    TECH600 Benutzerhandbuch 2020 INSTELLUNGEN Verbindungen Verbindung zu einem Bluetooth OBDII-Modul, TPMS-Desktop und WiFi. Allgemein Überprüfen und aktualisieren Sie Uhrzeit und Datum auf dem Gerät und ändern Sie die angezeigte Sprache. Ton und Vibration Aktivieren oder deaktivieren von Tönen oder Vibration des Gerätes.

  • Seite 26: Verbindung Mit Dem Bluetooth Obdii Modul

    ERBINDUNG MIT DEM LUETOOTH ODUL Schritt 1: Um das TECH600 mit dem BT OBDII Modul zu verbinden, wählen Sie Verbindungen in den Einstellungen. Schritt 2: Stecken Sie das BT OBDll Modul in die OBDII-Schnittstelle eines beliebigen PKWs um es zu starten.

  • Seite 27: Rdks Desktop

    Der RDKS Desktop bietet eine revolutionäre Technologie, die hilft Bartec RDKS Geräte auf dem Computer zu verwalten. Der RDKS Desktop wurde entworfen, um mit den folgenden Bartec Geräten zu arbeiten; TECH400, TECH500, TECH600, TECH300, und das TAP100/200. Gehen Sie auf https://tools.bartecautoid.com/tpmsdesktop/...
  • Seite 28 Sie auf der Bartec Support Webseite finden: tools.bartecautoid.com INSTELLUNGEN Um das TECH600 mit Bluetooth nutzen zu können, muss das Gerät zuerst konfiguriert werden. Gehen Sie auf Mein Gerät> Netzwerke> Bluetooth und wählen Sie „Ermöglicht“. Wenn es Probleme mit dem integrierten Bluetooth geben sollte, kann der Benutzer einen USB-Adapter verwenden.

  • Seite 29: Aktualisieren Via Usb-Kabel

    Zutreffendes ankreuzen, wie oben angezeigt und OK drücken, wenn Sie fertig sind. Starten Sie den RDKS Desktop und wählen Sie „Einstellungen“. Öffnen Sie den Bluetooth Abschnitt in Ihrem PC/Laptop und dort sollte Aktivierbar und Sichtbar für Ihr Tech600 angezeigt sein. USB-K KTUALISIEREN ABEL Das Gerät ist kompatibel mit PCs mit Windows Betriebssystemen.

  • Seite 30: Aktualisieren Via Wlan

    Gerät das Update automatisch. Bitte entfernen Sie das Gerät nicht vom PC, bevor das Update vollständig abgeschlossen ist. WICHTIG: Bitte stellen Sie sicher, dass Sie die "Hardware sicher auswerfen", bevor Sie das TECH600 von Ihrem PC trennen. Dadurch soll verhindert werden, dass Daten auf dem Werkzeug beschädigt werden. Schritt 5: Das Gerät ist nun auf dem neuesten Stand.

  • Seite 31: Anhang

    NHANG ANHANG A: FAHRZEUG-IDENTIFIZIERUNGSNUMMER FIN (VIN) Wenn Sie das TECH600 verwenden, ist es wichtig, das Modelljahr zu prüfen, mit dem Sie arbeiten, um sicherzustellen, dass Sie nach dem richtigen Sensor suchen und Sie ggf. die korrekte COMs des Fahrzeugs verwenden.
  • Seite 32 TECH600 Benutzerhandbuch 2020 10. Stell der FIN Jahr 1998 1999 2000 2001 2002 2003 2004 2005 2006 2007 2008 3 = 2003 2009 2010 2011 2012 2013 2014 2015 2016 2017 2018 2019 ANHANG B: RDK-SYSTEM-PRÜFUNG Wenn der Motor aus dem Stillstand gestartet wird, sollte die Warnleuchte an- und wieder ausgehen.
  • Seite 33 Für einige Sensoren von Continental ist es wichtig, dass der Modus als „Park" angezeigt wird, da es sonst nicht am Fahrzeug funktioniert. Das TECH600 hat die Möglichkeit, die notwendige Modus-Änderung durchzuführen. Wenn ein Sensor als „Ship" „Test" oder „Aus" gezeigt wird und der „Anlernen Werkzeugkasten“ die Option "Parkmodus aktivieren“...

  • Seite 34: Spezifikationen

    TECH600 Benutzerhandbuch 2020 Prüfen Sie die Zündung des Fahrzeugs Die Zündung des Fahrzeugs muss in der RUN-Position sein, damit das Fahrzeug den Kommunikationsprozess abschließen kann. Prüfen Sie die Kabelverbindung zum Gerät Stellen Sie sicher, dass das Kabel am DB15-Stecker angeschlossen ist und die Flügelschrauben handfest angezogen sind.
  • Seite 35 TECH600 Benutzerhandbuch 2020 35 | P a g e...
