Inhaltszusammenfassung für Bartec Auto ID TECH450

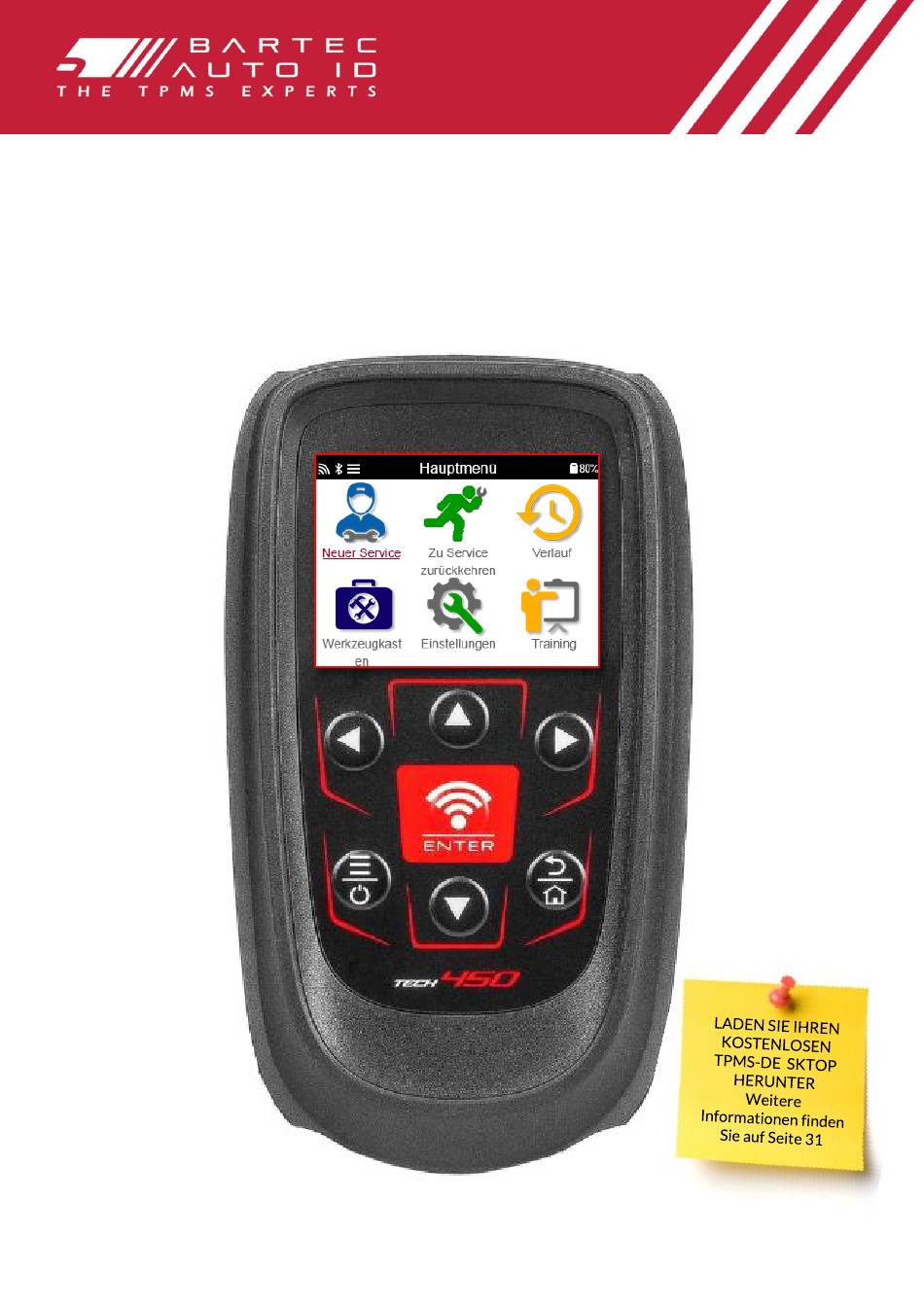

- Seite 1 TECH450 Tool für Reifendruckkontrollsysteme Benutzerhandbuch Bartec Auto ID Ltd. NOVEMBER 2024 V4.0...
-
Seite 2: Vorwort
TECH450 User GuideNOVEMBER 2024 VORWORT Vielen Dank, dass Sie sich für das TECH450 entschieden haben. Dieses Handbuch wird Ihnen helfen, Ihr Gerät in Betrieb zu nehmen und erklärt, wie Sie all seine Funktionen optimal nutzen können. BITTE STELLEN SIE SICHER, DASS IHR GERAT VOLLSTÄNDIG AUFGELADEN IST, BEVOR SIE ES ZUM ERSTEN MAL VERWENDEN UND BEVOR SIE SICH REGISTRIEREN. -
Seite 3: Inhaltsverzeichnis
TECH450 User GuideNOVEMBER 2024 INHALTSÜBERSICHT VORWORT ........................2 INHALTSÜBERSICHT ....................3 WICHTIGE HINWEISE....................4 SICHERHEITSVORKEHRUNGEN ................5 GERÄTEÜBERSICHT ....................7 KIT-INHALT ........................8 LADE GERAT ........................9 EINSCHALT-/AUSSCHALTREIHENFOLGE ............9 REGISTRIERUNG ....................... 10 VERBINDUNG ZUM TPMS-DESKTOP ÜBER BLUETOOTH ....... 13 VERBINDUNG ZUM WIFI .................. -
Seite 4: Wichtige Hinweise
ACHTUNG: Weist darauf hin, dass es zu Schäden am Fahrzeug oder dem Gerät kommen kann. Diese Sicherheitsmeldungen beziehen sich auf Situationen, die der Bartec Auto ID Ltd bekannt sind. Die Bartec Auto ID Ltd kann jedoch nicht alle möglichen Gefahren kennen, auswerten und ausweisen. Sie müssen sicher sein, dass jegliche Umstände oder durchzuführende Vorgehensweisen keine Gefahr für Ihre Sicherheit darstellen. -
Seite 5: Sicherheitsvorkehrungen
Die unerlaubte Entsorgung von Elektro- und Elektronik-Altgeräten ist gesetzlich geregelt und wird mit entsprechenden Strafen geahndet. ENTSORGUNG VON BATTERIEN Das TECH450 enthält einen wiederaufladbaren Lithium-Polymer-Akku, der für den Benutzer nicht zugänglich ist WARNING Es besteht Brand- oder Explosionsgefahr, wenn die Batterie durch einen falschen Typ ersetzt wird. -
Seite 6: Wenn Sie Das Werkzeug Beutzen Denken Sie Daran
TECH450 User GuideNOVEMBER 2024 Das Gerät darf nicht mit zu viel Feuchtigkeit in Kontakt kommen. Verwenden Sie das TECH450 nicht in der Nähe von Hitzequellen oder Schadstoffemissionen (Öfen, Brenner etc.). Lassen Sie das Gerät nicht fallen. ... -
Seite 7: Geräteübersicht
TECH450 User GuideNOVEMBER 2024 GERÄTEÜBERSICHT Anzeige Navigationstasten Ein/Aus: Einige Sekunden lang gedrückt halten Menü: Auf einigen Bildschirmen sind weitere Optionen über das Schnellmenü verfügbar. Eingabe/Test: Startet einen TPM-Test, funktioniert nur im Fahrzeug-Audit- Bildschirm. Home/Zurück/Flucht TIPP: Drücken Sie an einer beliebigen Stelle 3 Sekunden lang die Home- Taste, um zum Startbildschirm zurückzukehren. -
Seite 8: Kit-Inhalt
Qi-Ladestation USB-Kabel Werkzeugkoffer IDENTIFIZIERUNG DER BESTANDTEILE UND MERKMALE DES KITS Das TECH450-Gerät ist batteriebetrieben und erzeugt ein niederfrequentes Magnetfeld zur Aktivierung der Reifensensoren. Es empfängt UHF-Funksignale von den Reifensensoren, typischerweise bei 434 MHz. TPMS- Aktivierun gstool USB Kabel... -
Seite 9: Lade Gerat
TECH450 User GuideNOVEMBER 2024 LADE GERAT Der TECH450 wird mit einem geladenen Akku geliefert. Es wird empfohlen, das Gerät vor dem ersten Gebrauch mindestens 2 Stunden zu laden. Für eine optimale Leistung sollte der Akku immer ausreichend geladen sein. Das TECH450 zeigt an, wenn der Akku nur noch wenig Energie hat, und das Akkusymbol wechselt die Farbe von weiß... -
Seite 10: Registrierung
TECH450 User GuideNOVEMBER 2024 REGISTRIERUNG Die Registrierung ermöglicht die Benachrichtigung und den Download von Software-Updates für das Gerät. Beim ersten Einschalten des Geräts wird der folgende Bildschirm angezeigt: Um das Tool zu registrieren, navigieren Sie auf einem PC zur Bartec TPMS Desktop Website unter tpmsdesktop.eu. - Seite 11 TECH450 User GuideNOVEMBER 2024 Wählen Sie „Registrieren“, um ein neues Konto zu erstellen. Der folgende Bildschirm wird angezeigt: Es ist wichtig, dass Sie alle Felder vollständig und genau ausfüllen. Diese Informationen helfen Bartec, in Bezug auf Updates und andere wichtige TPMS-Informationen in Kontakt zu bleiben.
-
Seite 12: Trennen Der Verbindung Zum Pc
User GuideNOVEMBER 2024 Nach der Anmeldung wird der Hauptbildschirm des TPMS Desktop angezeigt Schließen Sie das TECH450 über das mitgelieferte USB-Kabel an den Computer an. Der TPMS Desktop registriert das Gerät automatisch und zeigt die Meldung an: „tool erfolgreich registriert“. -
Seite 13: Verbindung Zum Tpms-Desktop Über Bluetooth
TECH450 User GuideNOVEMBER 2024 VERBINDUNG ZUM TPMS-DESKTOP ÜBER BLUETOOTH Öffnen Sie TPMS Desktop, gehen Sie zu Einstellungen und notieren Sie den PC-Namen und die Adresse. Wählen Sie Verbindungen im Einstellungsmenü, gefolgt von TPMS Desktop: Gerät hinzufügen. Das Tool sucht dann nach PCs in der Nähe. Sobald die Suche abgeschlossen ist, wählen Sie den PC in der Liste aus, der mit dem Namen oder der Adresse übereinstimmt, wie... -
Seite 14: Hauptmenü
TECH450 User GuideNOVEMBER 2024 HAUPTMENÜ Neuer Service Wird verwendet, um einen neuen Service zu starten, zum Beispiel: Diagnose und Reparatur von TPMS-Problemen, Lesen von DTCs und Messen der Reifenprofiltiefe Zum Service Zuruckkehren Dient zur Wiederaufnahme des letzten Dienstes Verlauf Dient zum Aufrufen aller gespeicherten Dienste, wobei entweder nach Registrierung oder Modell gesucht wird. -
Seite 15: Neuer Service
TECH450 User GuideNOVEMBER 2024 NEUER SERVICE Wenn Sie einen neuen Service starten, wählen Sie zunächst das Fahrzeug aus, das eine TPMS- Wartung benötigt. Blättern Sie durch die Menüs, um den richtigen Hersteller, das richtige Modell und das richtige Jahr auszuwählen, um alle verfügbaren Servicefunktionen zu sehen. -
Seite 16: Menü Service
TECH450 User GuideNOVEMBER 2024 MENÜ SERVICE Nach Auswahl des Fahrzeugs werden alle verfügbaren Optionen für das vorgewählte MMY angezeigt. Diese Funktionen unterscheiden sich je nach Fahrzeug und je nachdem, ob es sich um ein direktes oder indirektes TPMS-System handelt. Überprüfen Das Menü... -
Seite 17: Sensoren Prüfen
TECH450 User GuideNOVEMBER 2024 SENSOREN PRÜFEN Die Funktion Sensoren prüfen befindet sich in der Funktion Prüfen des Menüs Service, wenn es sich bei dem Fahrzeug um ein direktes TPM-System handelt. Verwenden Sie diesen Service, um die installierten Sensoren auszulesen, bevor Sie mit weiteren Schritten fortfahren. - Seite 18 TECH450 User GuideNOVEMBER 2024 Sensor erfolgreich gelesen Der Sensor arbeitet korrekt. Fehlgeschlagener Sensor-Lesevorgang Der Sensor konnte nicht gelesen werden. Dies kann auf einen Sensor zurückzuführen sein, der aufgrund einer leeren Batterie nicht mehr funktioniert, oder auf einen falsch installierten Sensor.
-
Seite 19: Batterielebensdauer
TECH450 User GuideNOVEMBER 2024 BATTERIE LEBENSDAUER Bei einigen Fahrzeugen ist das Tool in der Lage, die verbleibende Batterielebensdauer des Sensors zu berechnen. Dadurch können aufkommende Probleme frühzeitig erkannt werden, um Wiederholungen für dasselbe Fahrzeug zu vermeiden. Wenn die Batterielebensdauer unterstützt wird, wird eine zusätzliche Spalte auf dem Bildschirm angezeigt. Die verbleibende Batterielebensdauer wird je nach vorgewähltem Fahrzeug entweder in Prozent oder in... -
Seite 20: Obd-Diagnose
TECH450 User GuideNOVEMBER 2024 OBD-DIAGNOSE Die OBD-Diagnose befindet sich in der Funktion "Prüfen" des Service-Menüs. Die OBD-Diagnose liest Informationen aus dem Fahrzeug, wie z. B. die VIN, Diagnose- Fehlercodes (DTCs) und die IDs der Sensoren. Um die OBD-Diagnose auszulesen, wählen Sie OBD-Diagnose. Das Tool fordert Sie auf, das BT OBDII-Modul an das OBDII des Fahrzeugs anzuschließen und die Zündung einzuschalten, wie... -
Seite 21: Fahrzeug-Identifizierungsnummer Anzeigen
TECH450 User GuideNOVEMBER 2024 VIEW DTCs: DTCs werden in Aktuelle DTCs und Historische DTCs gruppiert. Verwenden Sie die Tasten nach links und rechts, um zwischen den beiden zu wählen. DTCs werden mit dem DTC-Code und dem Failure Type Byte (FTB) zusammen mit einer Beschreibung (falls unterstützt) aufgelistet. -
Seite 22: Rad & Reifen
TECH450 User GuideNOVEMBER 2024 RAD & REIFEN Rad & Reifen befindet sich in der Funktion Check des Menüs Service. Benutzen Sie diesen Service, um die Maße des Reifenprofils einzugeben. Um die Profiltiefen des Reifens einzugeben, wählen Sie die Option Rad & Reifen, gefolgt vom Reifentyp: Die ganze Saison, Sommer oder Winter. - Seite 23 TECH450 User GuideNOVEMBER 2024 Beschädigter Reifen Gealterter Reifen Beschädigtes Rad Fragwürdiger Zustand Abgenutzter Reifen 23 | P a g e...
-
Seite 24: Programmierbarer Sensor
TECH450 User GuideNOVEMBER 2024 PROGRAMMIERBARER SENSOR Die Funktion "Sensoren programmieren" im Service-Menü ermöglicht die Programmierung von Aftermarket-Ersatzsensoren wie dem Bartec Rite-Sensor, HUF IntelliSens, Alcar Sensors, Alligator Sens.it oder dem Schrader EZ-Sensor. Auch wenn sie bereits in einem Rad montiert oder auf ein anderes Fahrzeug programmiert sind. - Seite 25 TECH450 User GuideNOVEMBER 2024 Die aktuelle Abdeckungsliste finden Sie unter www.bartecautoid.com Dies bietet die Möglichkeit, die ID entweder zu erstellen oder zu kopieren. Hinweis: Sensoren müssen vor dem Kopieren eines einzelnen Sensors/Sensorsets gelesen werden. Sensoren, die mit dem Tool programmiert werden können, können leicht unterschiedliche Verfahren und Zeiten haben.
-
Seite 26: Anlernverfahren
Bildschirm. Es kann bis zu 20 Minuten dauern, bis die Sensor-IDs neu angelernt sind. ANLERNVERFAHREN Wenn das vorausgewählte Fahrzeug unterstützt wird, ermöglicht Relearn dem TECH450, das Steuergerät des Fahrzeugs direkt mit Sensor-IDs zu programmieren. OBD kann angeschlossen werden, wenn alle Sensoren erfolgreich ausgelesen wurden und die Meldung "Alle Sensoren OK"... - Seite 27 TECH450 User GuideNOVEMBER 2024 Neben dem Druck und der Temperatur zeigen wir auch den "Modus" des Sensors an. In einigen Fällen kann der Modus nicht geändert werden und ist nicht wichtig, aber in einigen Fällen muss er geändert werden, damit das erneute Erlernen funktioniert.
-
Seite 28: Technische Informationen
TECH450 User GuideNOVEMBER 2024 TECHNISCHE INFORMATIONEN Enthält detaillierte Informationen zu Ersatzteilen, Service-Kits, Sensoren, Fahrzeugen und Servicetipps. Sensoren müssen nicht ausgelesen werden, um auf die folgenden Informationen zugreifen zu können. Wird verwendet, um alle Ersatzteilnummern des Ersatzsensors Ersatzteile anzeigen anzuzeigen, die an der vorausgewählten MMY angebracht werden können. -
Seite 29: Fahrzeugdaten
TECH450 User GuideNOVEMBER 2024 FAHRZEUGDATEN Sensoren und OBD müssen ausgelesen worden sein, damit die Daten angezeigt werden können. Die Fahrzeugdaten bieten direkten Zugriff auf Bildschirme, die die Fahrzeugdaten anzeigen. Dies macht es bequem, alle Sensor- und OBD-Daten zu überprüfen. Es enthält auch Kundendaten und bietet die Möglichkeit, Daten zu senden. -
Seite 30: Einstellungen
TECH450 User GuideNOVEMBER 2024 EINSTELLUNGEN Verbindungen Anschluss an ein Bluetooth OBDII Modul, TPMS Desktop und Wi- Allgemein Überprüfen und aktualisieren Sie die Uhrzeit und das Datum auf dem Gerät und ändern Sie die angezeigte Sprache. Geräusche und Aktivieren oder deaktivieren Sie die Töne oder Vibrationen des Vibrationen Werkzeugs. -
Seite 31: Tpms Desktop
TPMS DESKTOP Der TPMS Desktop bietet eine revolutionäre Technologie zur Verwaltung von Bartec TPMS- Werkzeugen auf einem PC. Der TPMS Desktop ist für die Verwendung mit den folgenden Bartec-Werkzeugen ausgelegt: TECH450, TECH500, TECH600, TECH300 sowie der TAP100/200. Gehe zu www.tpmsdesktop.eu... -
Seite 32: Aktualisieren
Software zu aktualisieren. Schließen Sie das Tool einfach an einen PC an, auf dem TPMS Desktop installiert ist, und klicken Sie auf Aktualisieren. Dies ist die bevorzugte Methode zum Aktualisieren der TECH450. FAHRZEUGLISTE Stöbern Sie in der umfangreichen Fahrzeug- und Sensordatenbank. Suchen Sie nach Marke, Modell und Jahr, um schnell die benötigten Daten zu finden: OBD-Standort, RDKS-Neulernen,... -
Seite 33: Anhang
User GuideNOVEMBER 2024 ANHANG ANLAGE A: Fahrzeug-Identifizierungsnummer (FIN) Bei der Verwendung des TECH450 Tools ist es wichtig, das Modelljahr zu überprüfen, um sicherzustellen, dass Sie nach dem richtigen Sensor suchen und bei Bedarf die richtigen Fahrzeug-COMs verwenden Durch die Verwendung der Fahrgestellnummer des Fahrzeugs und die Lokalisierung der 10. -
Seite 34: Anhang D: Fehlerbehebung Bei Der Kommunikation
Bei einigen Sensoren von Continental ist es jedoch wichtig, dass der Modus als "Parken" angezeigt wird, da er sonst am Fahrzeug nicht funktioniert. Das TECH450-Tool ist in der Lage, den erforderlichen Moduswechsel durchzuführen. Wenn ein Sensor als "Ship", "Test" oder "Off" angezeigt wird und das Relearn-Toolkit die Option "Sensor auf Parkmodus setzen"... - Seite 35 Drücken Sie OK, wenn Sie fertig sind. Starten Sie die TPMS Desktop-Anwendung, und wechseln Sie zu Einstellungen. Öffnen Sie den Bluetooth-Bereich: Der PC/Laptop sollte für die TECH450 anschlussfähig und erkennbar sein. 35 | P a g e...
- Seite 36 TECH450 User GuideNOVEMBER 2024 ANHANG F: SENSORZUSTÄNDE UND DEFINITIONEN Fehler Beim Lesen Des Sensors Der Sensor konnte nicht lesen. Dies kann die Folge eines Sensors sein, der aufgrund einer leeren Batterie nicht mehr funktionsfähig ist, oder es kann sich um einen falsch installierten Sensor handeln. In einigen Fällen kann es...
- Seite 37 TECH450 User GuideNOVEMBER 2024 Entladender Akku Die Batterie des Sensors ist schwach, es wird empfohlen, den Sensor auszutauschen. Falscher Modus Der Sensor befindet sich in der falschen Betriebsart für das Fahrzeug. Verwenden Sie die Menü-Taste, um den Sensor in den richtigen Modus zu versetzen.
-
Seite 38: Technische Spezifikation
315-433 MHz - nur Empfang 125KHz - 15uT @ 8cm maximales Magnetfeld EU-Konformitätserklärung Bartec Auto ID Ltd erklärt hiermit, dass dieses Gerät den grundlegenden Anforderungen und anderen Bestimmungen der Richtlinie 2014/53/EU (RED) entspricht. Der vollständige Text der EU-Konformitätserklärung ist abrufbar unter: https://www.bartecautoid.com/pdf/declaration-of-ce-conformity-tech600450-2021-german-... - Seite 39 TECH450 User GuideNOVEMBER 2024 39 | P a g e...
- Seite 40 TECH450 User GuideNOVEMBER 2024 40 | P a g e...
