Bartec Auto ID ALCAR TECH600 Benutzerhandbuch

Reifendruckkrontrollsystem diagnosegerät
Vorschau ausblenden Andere Handbücher für ALCAR TECH600:
Inhaltsverzeichnis

Werbung

Quicklinks

Reifendruckkrontrollsystem Diagnosegerät
Benutzerhandbuch

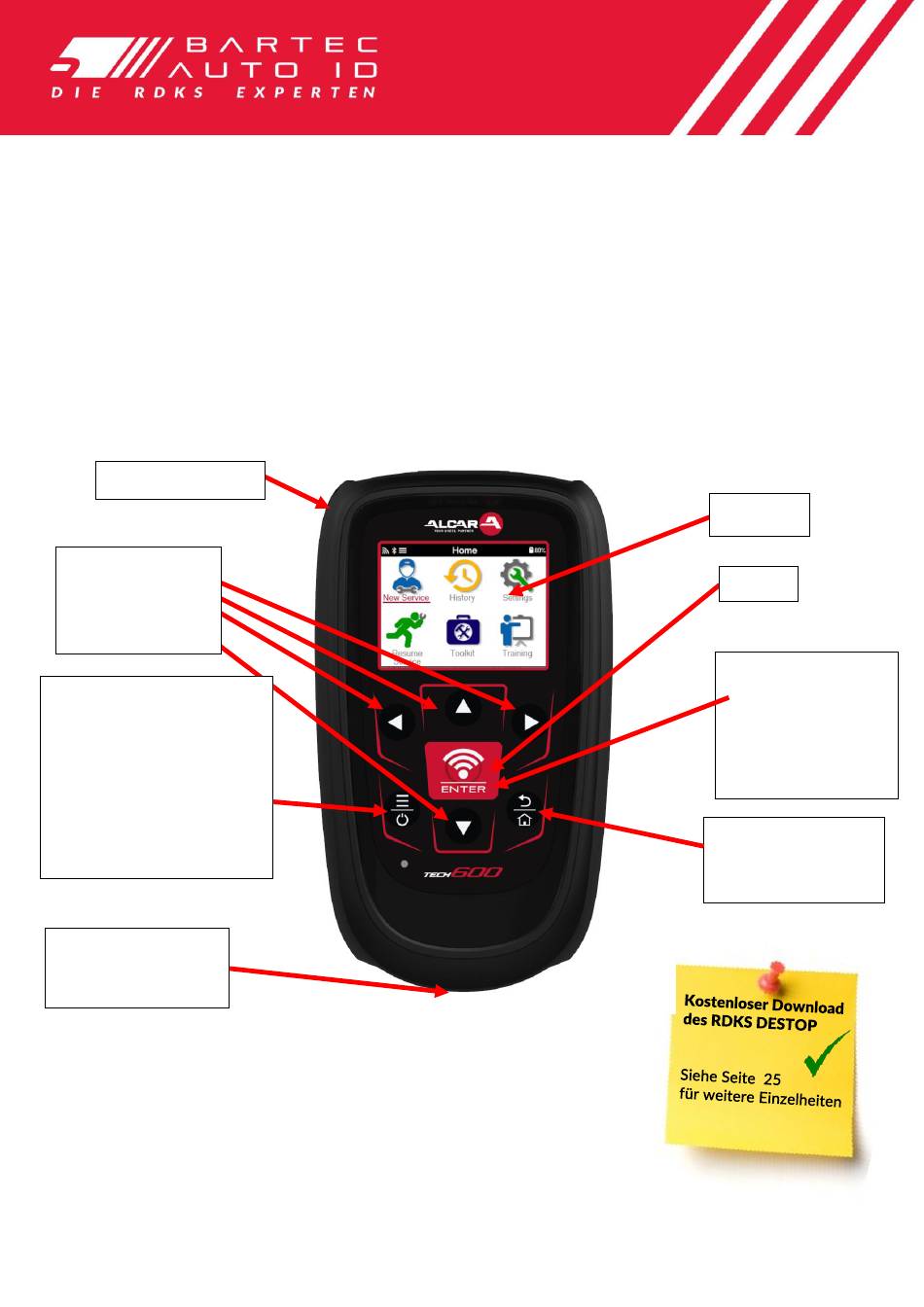

Gummihülle
Hoch/Runter,
Links/Rechts
Tasten
An/Aus
: für zwei Sekunden
halten
Mehr Informationen:
auf einigen Bildschirmen
können weitere TPMS-
Informationen angezeigt
werden
USB-
Kabelanschluss
Bartec Auto ID Ltd.
ALCAR TECH600
Mini-USB
Anzeige
Enter
Test:
beginnt einen RDK
Test, nur im
Menüpunkt
'Fahrzeugüberprüfung'
Home/Back/Esc:
zurück zum
Hauptmenü
2020
