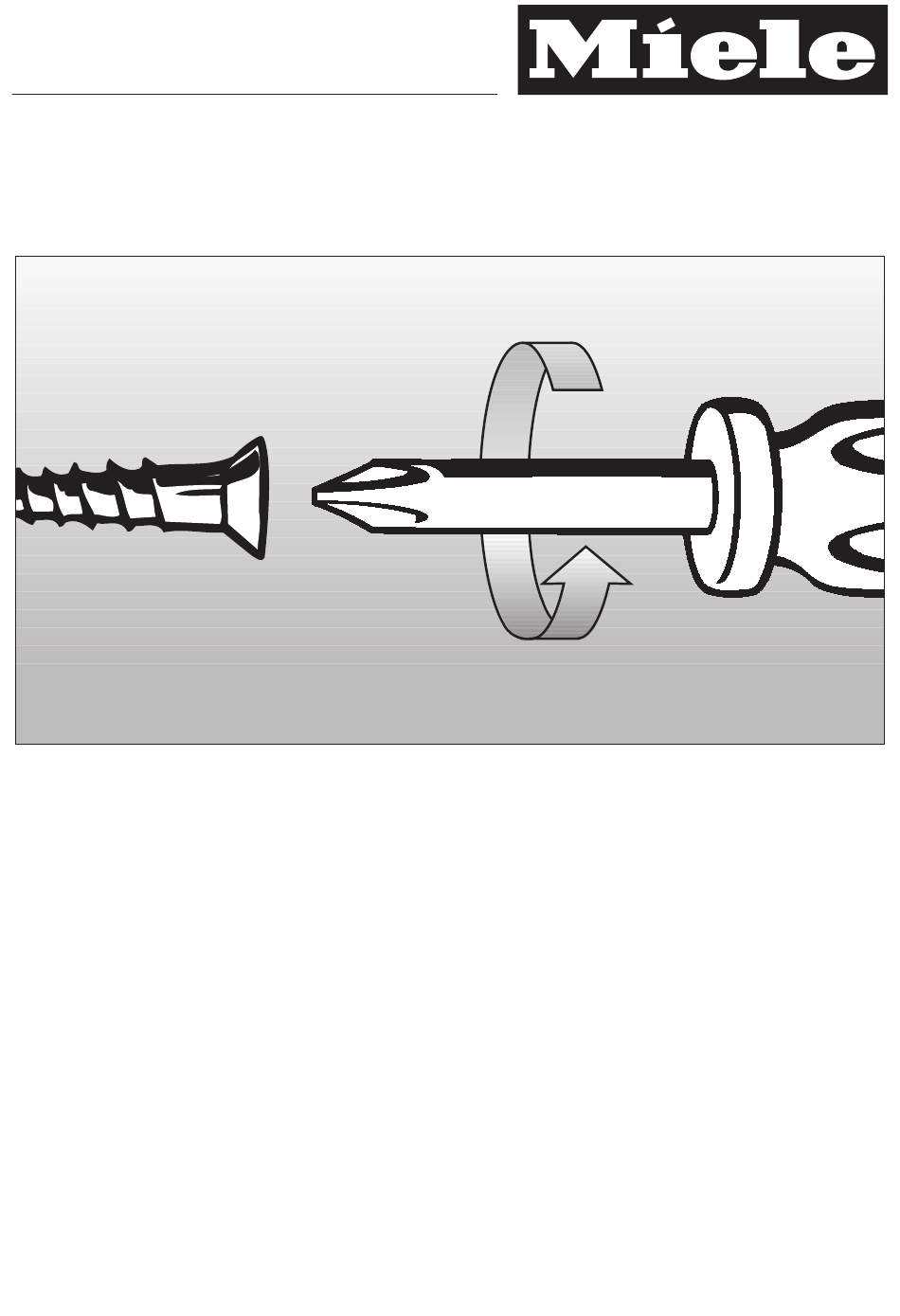

  • Seite 1 CSAD 1300 CSAD 1400 M.-Nr. 07 600 510...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise ..........3 Montagehinweis .

  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise Die Abdeckung darf nicht am Salamander (CS 1421) und Gaswok (CS 1028) montiert werden. Nehmen Sie das Gerät nicht in Betrieb, wenn die Abdeckung heruntergeklappt ist. Durch die Hitzeeinwirkung kann die Abdeckung beschädigt werden. Benutzen Sie die Abdeckung nicht als Ablagefläche. Klappen Sie die Abdeckung erst herunter, wenn das Gerät kalt und die Restwärmeanzeige (falls vorhanden) erloschen ist.

  • Seite 4: Montage

    Montage ^ Kleben Sie das Dichtprofil a auf die Rahmenmitte an der Hinterseite des Gerätes. ^ Legen Sie die Abdeckung über das Gerät.
  • Seite 5 ^ Schieben Sie die Abdeckung bis zur Hinterkante des Gerätes. Achten Sie darauf, dass die Abdeckung mit dem Gerät abschließt. ^ Schieben Sie die seitlichen Scharnierabdeckungen b über die Scharniere.
  • Seite 6 ^ Schrauben Sie die Abdeckung mit den mitgelieferten Befestigungsschrauben auf der Arbeitsplatte an. ^ Achten Sie darauf, dass die Abdeckung eben auf dem Ge- rät aufliegt. Ist dies nicht der Fall, kann die Abdeckung mit den Stellschrauben c nachjustiert werden.
  • Seite 7 ^ Montieren Sie die Abdeckleiste d. Abdeckung abbauen ^ Ziehen Sie die Scharnierabdeckung b nach außen ab. ^ Hebeln Sie mit einem flachen stumpfen Gegenstand e die Abdeckleiste nach oben. Achten Sie bitte darauf, dass keine Kratzer oder Beschädigungen an der Abdeckung und der Scharnierabdeckung entstehen.

  • Seite 8: Reinigung Und Pflege

    Reinigung und Pflege Verwenden Sie zum Reinigen keinesfalls ein Dampf-Reinigungsgerät. Der Dampf kann an spannungsführende Teile des Gerätes gelangen und einen Kurzschluss auslösen. Die Abdeckung darf zur Reinigung erst heruntergeklappt werden, wenn das Gerät kalt und die Restwärmeanzeige erloschen ist. Reinigen und Trocknen Sie die Abdeckung nach jedem Benutzen.

  • Seite 9: Warning And Safety Instructions

    Warning and Safety instructions This lid must not be used in conjunction with the CS 1421 (Salamander) or the CS 1028G (Wok) CombiSet appliance. Do not switch the appliance on when the lid is lowered as it will pose a safety risk and will result in heat damage to the lid.

  • Seite 10: Installation

    Installation ^ Stick the sealing strip a centrally onto the rear edge of the appliance, as shown. ^ Position the lid over the appliance.
  • Seite 11 ^ Align the rear edge of the lid with that of the appliance, making sure that the lid can shut down properly on top of the appliance. ^ Slide the hinge covers onto the hinges b from the side.
  • Seite 12 ^ Secure the lid to the worktop using the screws supplied. ^ Make sure that the lid is sitting squarely on top of the appliance. If this is not the case, the lid can be aligned by turning the adjusting screws c.
  • Seite 13 ^ Fit cover strip d. To dismantle the lid ^ Pull the hinge covers b off at the sides. ^ Use a flat blunt object e to lever the cover strip off. Take care not to scratch or damage either the lid or the hinge covers.

  • Seite 14: Cleaning And Care

    Only use household washing-up liquid to clean the lid. Do not use industrial cleaning agents. Clean the lid using a damp Miele microfibre E-cloth or with a clean sponge and a solution of hot water and washing-up liquid. Wipe dry using a soft cloth.

  • Seite 15: Prescriptions De Sécurité

    Prescriptions de sécurité Ce couvercle ne doit pas être utilisé avec le domino CS 1421 (salamandre) et le domino CS 1028. Le domino ne doit pas être mis en marche lorsque le couvercle est abaissé. La chaleur pourrait endommager le couvercle.

  • Seite 16: Montage

    Montage ^ Collez le profil d'étanchéité a au milieu du cadre derrière le domino. ^ Posez le couvercle sur le domino.
  • Seite 17 ^ Poussez le couvercle jusqu'à l'arête arrière du domino. Vérifiez que le couvercle est bien aligné avec la bordure du domino. ^ Posez les caches de charnière b sur les charnières.
  • Seite 18 ^ Vissez le couvercle sur le plan de travail avec les vis de fixation fournies. ^ Vérifiez que le couvercle repose bien horizontalement sur le domino. Si ce n'est pas le cas, le couvercle peut être ajusté avec les vis de réglage c.
  • Seite 19 ^ Montez la baguette d'habillage d. Démonter le couvercle ^ Retirer les caches b en les tirant vers l'extérieur. ^ Faites levier avec un instrument non acéré e pour retirer la baguette d'habillage. Faites attention à ne pas rayer ou abîmer le couvercle ou les caches de charnière.

  • Seite 20: Nettoyage Et Entretien

    Nettoyage et entretien N'utilisez pas de nettoyeur vapeur pour le nettoyage. La vapeur pourrait parvenir sur les composants de l'appareil et provoquer un court-circuit. Attendre que le domino ait refroidi et que l'affichage de chaleur résiduelle (s'il y en a un) soit éteint pour refermer le couvercle.

  • Seite 21: Opmerkingen Omtrent Uw Veiligheid

    Opmerkingen omtrent uw veiligheid De afdekking mag niet worden gemonteerd op de salamander (CS 1421) en het gaskookvlak voor de wok (CS 1028). Gebruik het toestel niet wanneer de afdekking neergeklapt is. Door de hitte zou de afdekking beschadigd kunnen raken. Gebruik de afdekking niet om er voorwerpen op neer te leggen.

  • Seite 22: Montage

    Montage ^ Plak het dichtingsprofiel a op het midden van het frame aan de achterkant van het toestel. ^ Leg de afdekking op het toestel, zodat deze het toestel bedekt.
  • Seite 23 ^ Schuif de afdekking tot tegen de achterrand van het toestel. Zorg ervoor dat de afdekking nauwkeurig op het toestel ligt. ^ Schuif de zijdelingse scharnierafdekkingen b over de scharnieren.
  • Seite 24 ^ Schroef de afdekking met de bijgeleverde bevestigingsschroeven vast op het werkblad. ^ Zorg ervoor dat de afdekking nauwkeurig op het toestel ligt. Als dat niet het geval is, kan de positie van de afdekking achteraf nog wat worden bijgeregeld via de regelschroeven c.
  • Seite 25 ^ Monteer de afdeklijst d. Afdekking demonteren ^ Trek de scharnierafdekking b naar buiten toe af. ^ Til met een plat stomp voorwerp e de afdeklijst omhoog. Opgelet! Maak geen krassen op de afdekking en de scharnierafdekking en beschadig deze niet. ^ Maak de bevestigingsschroeven van de afdekking los.

  • Seite 26: Reiniging En Onderhoud

    Reiniging en onderhoud Gebruik voor het reinigen in geen geval een stoomreiniger. Stoom kan in aanraking komen met onderdelen van het toestel die onder spanning staan en zo een kortsluiting veroorzaken. De afdekking mag pas worden neergeklapt wanneer het toestel koud is en het controlelampje “resterende warmte” gedoofd is.
  • Seite 28 0511 M.-Nr. 07 600 510 / 02...
