AA2-X27
3 NO
C
2 K10
NC
1

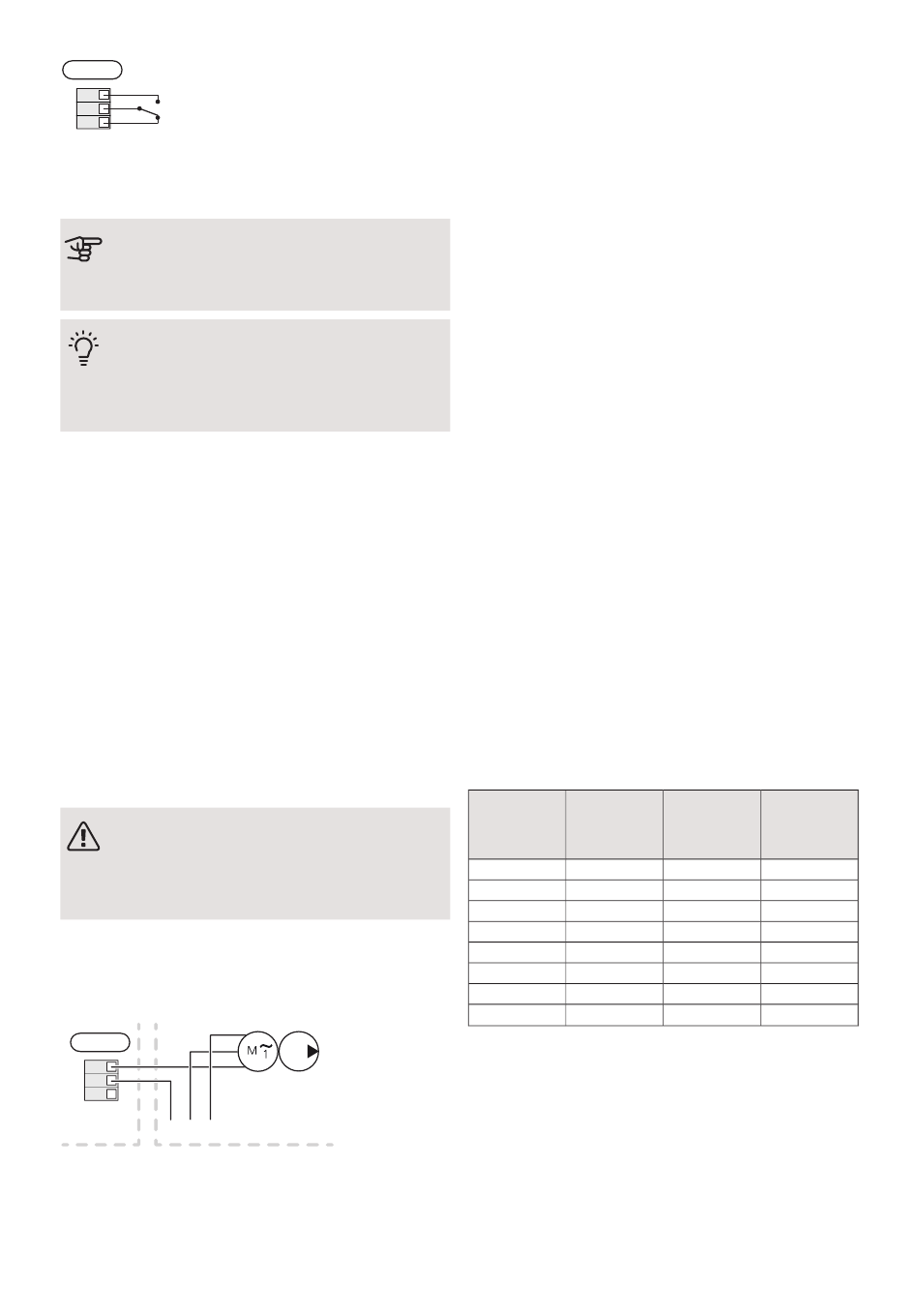

Die Abbildung zeigt das Relais im Alarmzustand.
Ist S1255 abgeschaltet oder im Reservebetrieb, befindet
sich das Relais im Alarmmodus.
ACHTUNG!
Der Relaisausgang darf mit maximal 2 A bei
Wirklast (230V AC) belastet werden.
TIP!
Das Zubehör AXC ist erforderlich, wenn mehr
als eine Funktion mit dem AUX-Ausgang ver-
bunden werden soll.
Verfügbare Funktionen des externen Anschlusses:
Anzeigen
• Alarmanzeige
• Sammelalarmanzeige
• Kühlmodusanzeige (nur, wenn das entsprechende
Zubehör für eine Kühlfunktion vorhanden ist)
• Urlaubsanzeige
• Abwesenheitsmodus für „Smart Home" (Ergänzung
der Funktionen in Menü 5.3)
Steuerung
• Steuerung der Brauchwasserumwälzpumpe
• Steuerung der externen Umwälzpumpe (für Heizungs-
medium)
HINWEIS!
Der jeweilige Schaltschrank muss mit einer
Warnung für externe Spannung versehen
werden.
Anschluss einer externen Zirkulationspumpe
Die externe Umwälzpumpe wird gemäß Abbildung unten
mit dem AUX-Ausgang verbunden.
S1255 Extern
PE
AA2-X27
N
L
NO
3
C
2
NC
1
L N PE
26 Kapitel 5 | Elektrische Anschlüsse

Einstellungen

ELEKTRISCHE ZUSATZHEIZUNG – MAXIMALE
LEISTUNG
Anzahl der Stufen, maximale Stromleistung und werk-
seitige Schaltung der Elektroheizpatrone unterscheiden
sich je nach Modell. Siehe Tabellen.
Die elektrische Zusatzheizung kann je nach Zielland be-
grenzt sein.
Die Leistung der Elektroheizpatrone kann in Stufen ab-
gerufen werden (vier Stufen, wenn die Elektroheizpatro-
ne für 3x400 V auf maximal 9 kW umgestellt ist), siehe
Tabelle.
Die Einstellung der maximalen Leistung für die elektri-
sche Zusatzheizung wird in Menü 7.1.5.1 vorgenommen.

Leistungsstufen der Elektroheizpatrone

In den Tabellen wird der Phasengesamtstrom für die
Elektroheizpatrone beim Start aufgeführt. Sollte eine
Elektroheizpatrone bereits gestartet worden sein und
nicht mit ihrer vollen Kapazität genutzt werden, können
die Werte in der Tabelle geändert werden, da die
Steuerung primär diese Elektroheizpatrone nutzt.
Umstellen der maximalen Stromleistung
Wird mehr als die werkseitig geschaltete Leistung (7
kW) für die Elektroheizpatrone benötigt, kann die Wär-
mepumpe auf maximal 9 kW umgestellt werden.
Setzen Sie dazu das weiße Kabel von Anschlussklemme
X7-2:N auf Anschlussklemme X9:L(2) der Basisplatine
(AA2) um.
3x400 V (maximale Stromleistung, umgestellt auf
7 kW) für S1255-12 / -16)
Max. elektr. Max. Phasen-
Zusatzhei- strom L1 (A)
zung (kW)
0 –
1 –
2 –
3 –
4 –
5 –
6 8,7
1
7 8,7
1
Werkseitige Voreinstellung
Max. Phasen- Max. Phasen-
strom L2 (A) strom L3 (A)
– –
– 4,3
8,7 –
8,7 4,3
8,7 8,7
8,7 13,0
8,7 8,7
8,7 13,0
