5 Elektrische Anschlüsse

Allgemeines

Die gesamte elektrische Ausrüstung mit Ausnahme von
Außenfühler, Raumfühler und Stromwandler ist im Lie-
ferzustand angeschlossen.
• Bei der elektrischen Installation und beim Verlegen
der Leitungen sind die geltenden Vorschriften zu be-
rücksichtigen.
• Vor dem Isolationstest des Gebäudes darf S1255 nicht
angeschlossen werden.
• Wenn sich im Gebäude ein FI-Schutzschalter befindet,
muss S1255 mit einem separaten FI-Schutzschalter
versehen werden.
• S1255 muss über einen allpoligen Schalter installiert
werden. Der Kabelquerschnitt muss der verwendeten
Absicherung entsprechend dimensioniert sein.
• Bei Verwendung eines Sicherungsautomaten muss
dieser mindestens die Motorcharakteristik „C" aufwei-
sen. Zur Sicherungsabmessung siehe „Technische
Daten".
• Um Störungen zu vermeiden, dürfen Fühlerkabel für
externe Schaltkontakte nicht in der Nähe von Stark-
stromleitungen verlegt werden.
• Der minimale Kabelquerschnitt der Kommunikations-
und Fühlerkabel für einen externen Schaltkontakt muss
0,5 mm² bis zu 50 m betragen, zum Beispiel EKKX,
LiYY.
• Ein Schaltplan für die Wärmepumpe befindet sich im
separaten Installateurhandbuch.
• Bei der Kabelverlegung in S1255 hinein müssen Kabel-
durchführungen (UB1 und UB2) verwendet werden.
NIBE S1255
HINWEIS!
Die elektrische Installation sowie eventuelle
Servicearbeiten müssen unter Aufsicht eines
zugelassenen Elektroinstallateurs erfolgen.
Unterbrechen Sie vor etwaigen Servicearbeiten
die Stromversorgung per Betriebsschalter.
HINWEIS!
Ein beschädigtes Stromversorgungskabel darf
nur von NIBE, dem Servicebeauftragten oder
befugtem Personal ausgetauscht werden, um
eventuelle Schäden und Risiken zu vermeiden.
HINWEIS!
Um Schäden an der Elektronik der Wärmepum-
pe zu vermeiden, müssen Sie vor dem Start
der Maschine Anschlüsse, Netzspannung und
Phasenspannung überprüfen.
HINWEIS!
Nehmen Sie die Anlage erst in Betrieb, nach-
dem sie mit Wasser befüllt wurde. Bestandteile
der Anlage können beschädigt werden.

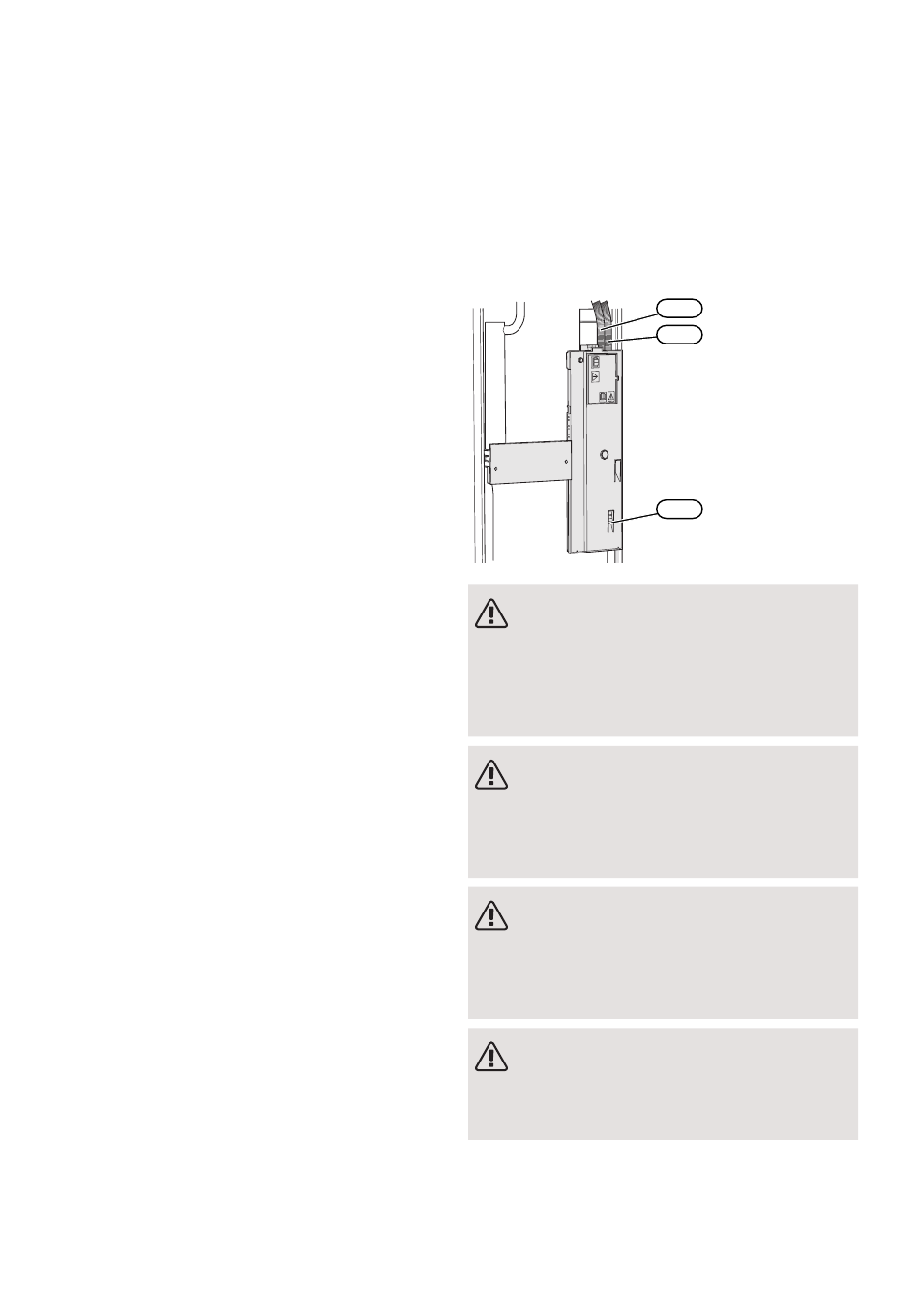

SICHERUNGSAUTOMAT
Der Steuerkreis in S1255 und Teile der internen Kompo-
nenten sind intern mit einem Sicherungsautomaten
(FC1) abgesichert.
Kapitel 5 | Elektrische Anschlüsse
UB1
UB2
FC1
19
