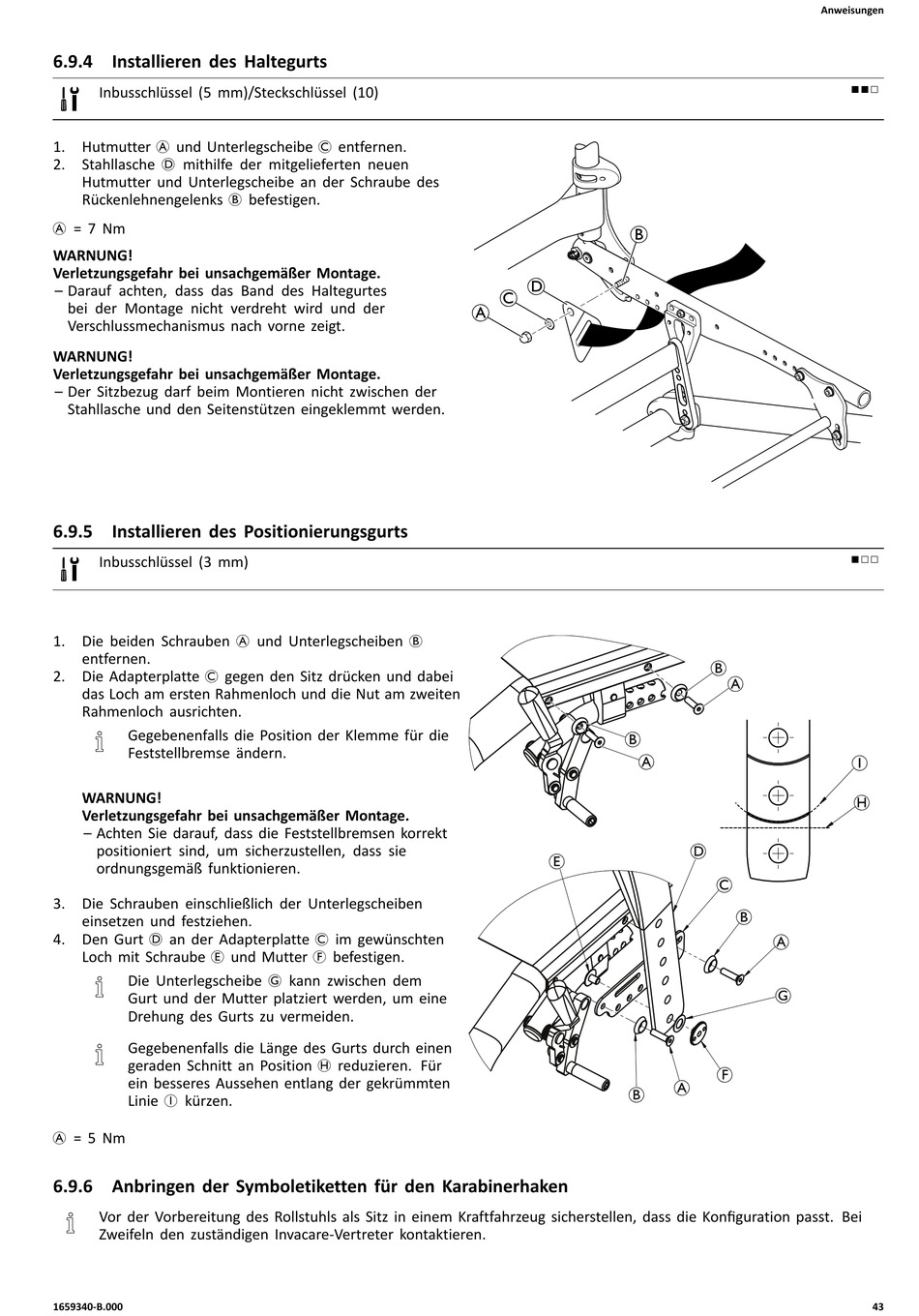

6.9.4 Installieren des Haltegurts

Inbusschlüssel (5 mm)/Steckschlüssel (10)
1. Hutmutter A und Unterlegscheibe C entfernen.
2. Stahllasche D mithilfe der mitgelieferten neuen
Hutmutter und Unterlegscheibe an der Schraube des
Rückenlehnengelenks B befestigen.
A = 7 Nm
WARNUNG!
Verletzungsgefahr bei unsachgemäßer Montage.
– Darauf achten, dass das Band des Haltegurtes
bei der Montage nicht verdreht wird und der
Verschlussmechanismus nach vorne zeigt.
WARNUNG!
Verletzungsgefahr bei unsachgemäßer Montage.
– Der Sitzbezug darf beim Montieren nicht zwischen der
Stahllasche und den Seitenstützen eingeklemmt werden.

6.9.5 Installieren des Positionierungsgurts

Inbusschlüssel (3 mm)
1. Die beiden Schrauben A und Unterlegscheiben B
entfernen.
2. Die Adapterplatte C gegen den Sitz drücken und dabei
das Loch am ersten Rahmenloch und die Nut am zweiten
Rahmenloch ausrichten.
Gegebenenfalls die Position der Klemme für die
Feststellbremse ändern.
WARNUNG!
Verletzungsgefahr bei unsachgemäßer Montage.
– Achten Sie darauf, dass die Feststellbremsen korrekt
positioniert sind, um sicherzustellen, dass sie
ordnungsgemäß funktionieren.
3. Die Schrauben einschließlich der Unterlegscheiben
einsetzen und festziehen.
4. Den Gurt D an der Adapterplatte C im gewünschten
Loch mit Schraube E und Mutter F befestigen.
Die Unterlegscheibe G kann zwischen dem
Gurt und der Mutter platziert werden, um eine
Drehung des Gurts zu vermeiden.
Gegebenenfalls die Länge des Gurts durch einen
geraden Schnitt an Position H reduzieren. Für
ein besseres Aussehen entlang der gekrümmten
Linie I kürzen.
A = 5 Nm
6.9.6 Anbringen der Symboletiketten für den Karabinerhaken
Vor der Vorbereitung des Rollstuhls als Sitz in einem Kraftfahrzeug sicherstellen, dass die Konfiguration passt. Bei
Zweifeln den zuständigen Invacare-Vertreter kontaktieren.
1659340-B.000
B
B
A
D
E
C
F
A
B
Anweisungen
■■□
■□□
A
I
H
B
A
G
43
