Boote mit einem Steuerstand und mit Power-Assist-Modul
Die Pumpe muss zwischen dem Zylinder und dem Power-Assist-Modul installiert werden, um ordnungsgemäß
zu funktionieren.
HINWEIS: Möglicherweise muss das Power-Assist-Modul entfernt werden, um Zugang zu den Anschlüssen,
Schläuchen und den T-Anschlüssen für die Entlüftung zu erhalten.

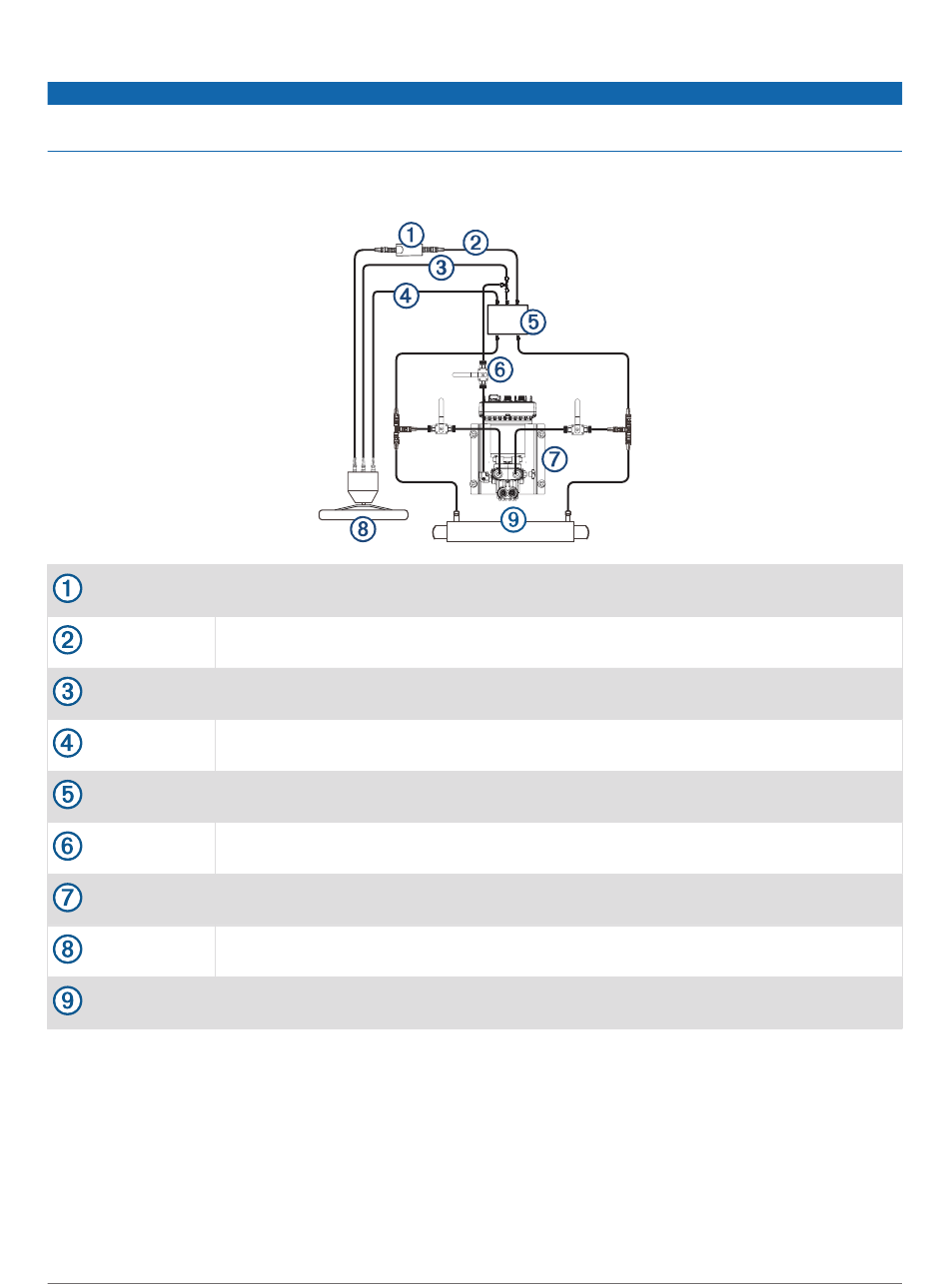

Shadow Drive
Steuerbordleitung
Rücklaufleitung
Backbordleitung
Power-Assist-Modul
Abschaltventile
Pumpe
Steuerstand
Lenkzylinder
8
HINWEIS
