Hydraulikanordnungen

Wenn das Steuerungssystem des Boots nicht den in diesem Handbuch aufgeführten Hydraulikanordnungen
entspricht und Sie sich bezüglich der Installation der Pumpe nicht sicher sind, wenden Sie sich an den Support
von Garmin.
Diese Pumpe darf nicht mit einem Steuerungssystem mit nicht entlüftetem Tank installiert werden, da dadurch
die Pumpe beschädigt wird. Vor der Installation der Pumpe müssen Sie sich vergewissern, dass die Steuerung
des Boots über einen entlüfteten Tank verfügt. Das Entlüftungsloch befindet sich in der Regel im
Tankverschluss des höchsten Steuerstands. Falls Sie sich nicht sicher sind, ob das Steuerungssystem entlüftet
ist, wenden Sie sich zur Bestätigung an den Hersteller des Steuerstands oder des Tanks.
Identifizieren Sie vor der Installation der Pumpe die Art des Hydrauliksteuerungssystems des Boots. Alle Boote
sind verschieden, und Sie müssen bestimmte Aspekte der bestehenden Hydraulikanordnung in Betracht ziehen,
bevor Sie sich für einen Montageort für die Pumpe entscheiden.
Lesen Sie vor der Installation der Pumpe aufmerksam die Hinweise zur Hydraulik, da diese wichtige
Informationen zu den Arten von Hydraulikschläuchen und -anschlüssen, zu Installationsverfahren und zu
Gewindedichtungsmittel enthalten

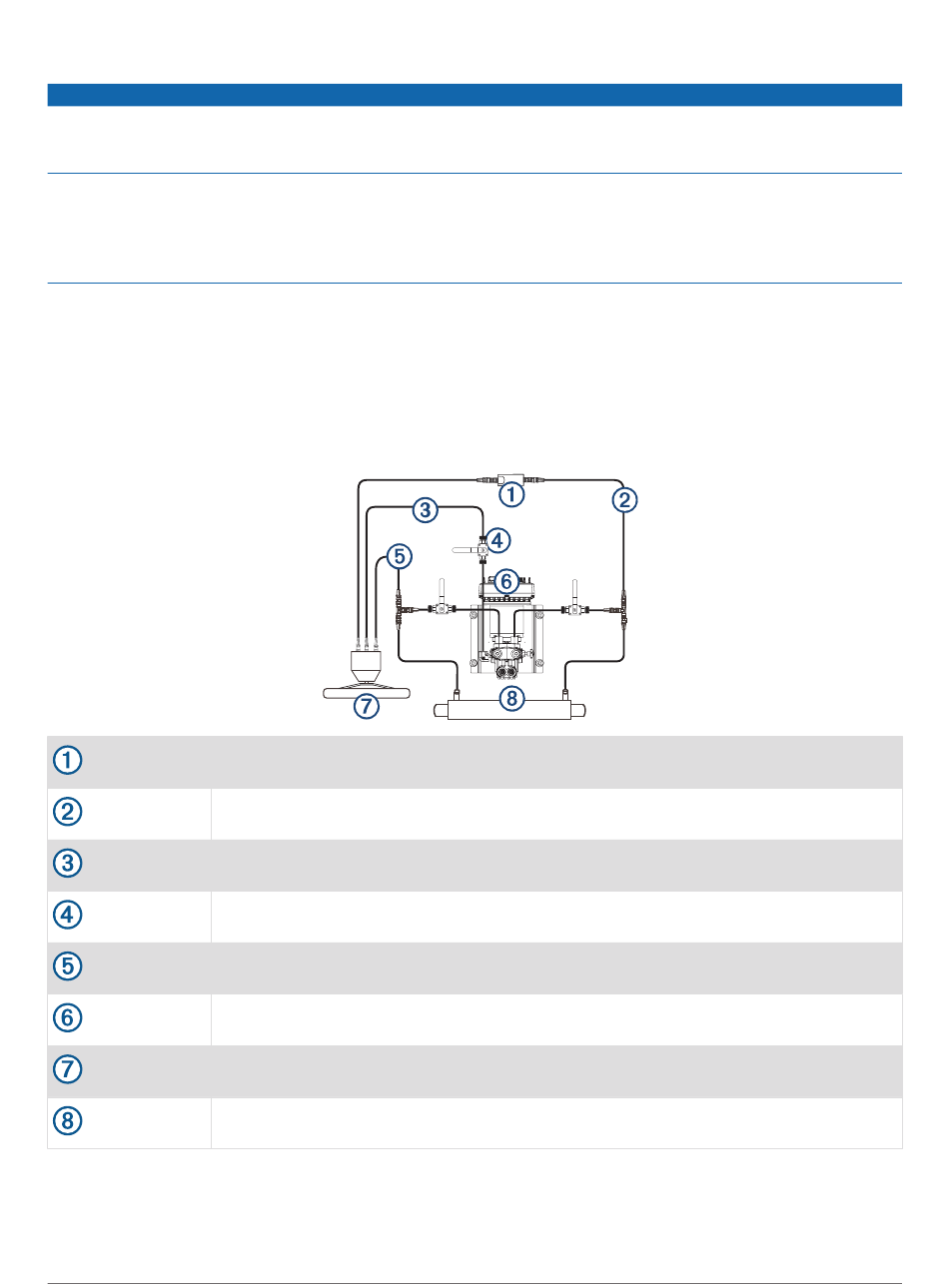

Boote mit einem Steuerstand
Shadow Drive
Steuerbordleitung
Rücklaufleitung
Abschaltventile
Backbordleitung
Pumpe
Steuerstand
Lenkzylinder
6
HINWEIS
(Hinweise zur Hydraulik, Seite
Ventil
4).
