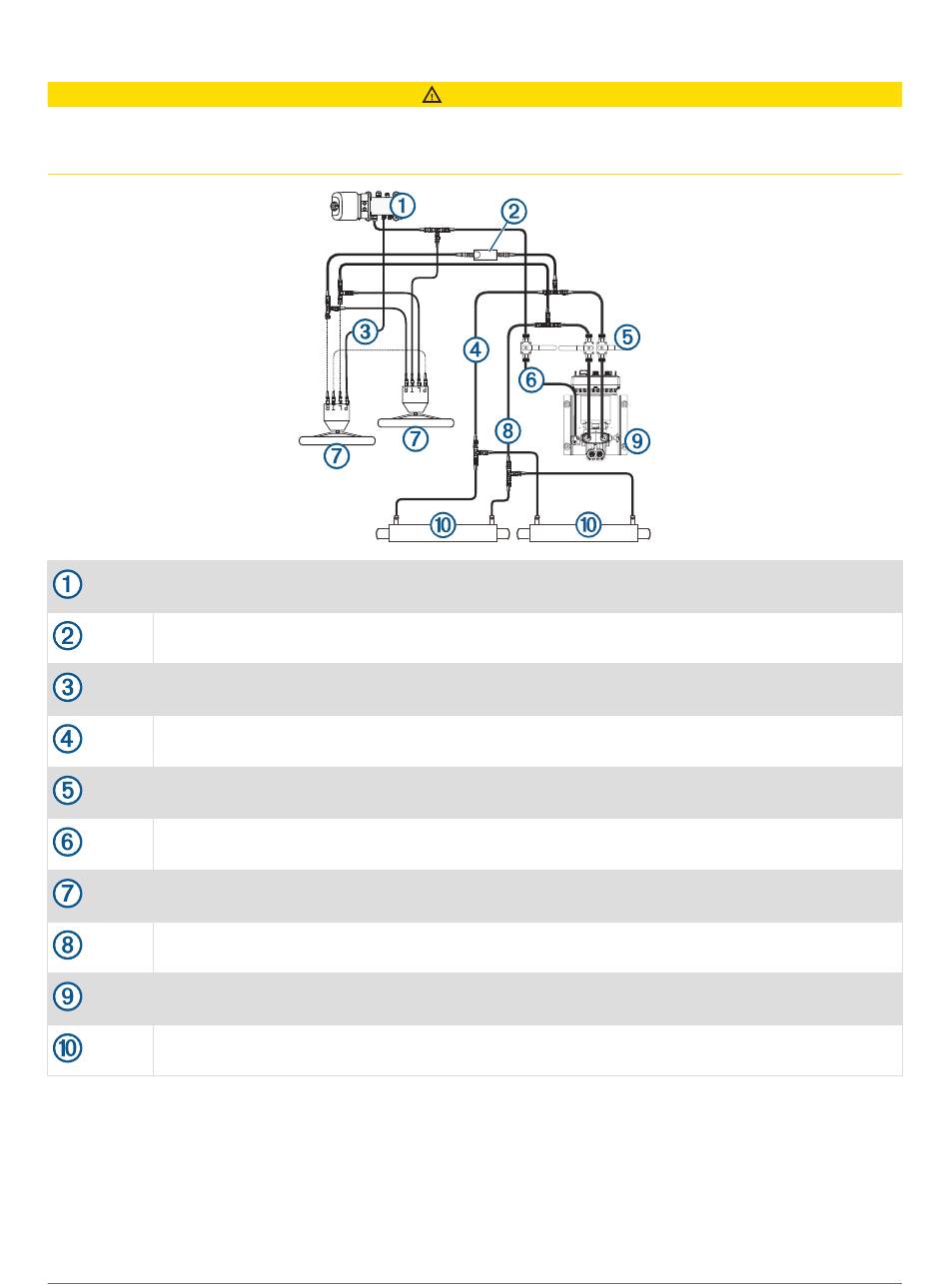

Boote mit zwei Steuerständen und Uflex MasterDrive
Wenn Sie die Pumpe in einem System mit einem Uflex MasterDrive installieren, dürfen Sie nicht die
Hochdruckleitung kürzen, die von der Antriebseinheit zum Steuerstand führt. Dadurch sollen Verletzungen oder
Sachschäden vermieden werden.
Uflex MasterDrive Antriebseinheit
Shadow Drive
Hochdruckleitung – NICHT KÜRZEN
Steuerbordleitung
Abschaltventile
Rücklaufleitung
Steuerstände
Backbordleitung
Pumpe
Lenkzylinder
10
ACHTUNG
