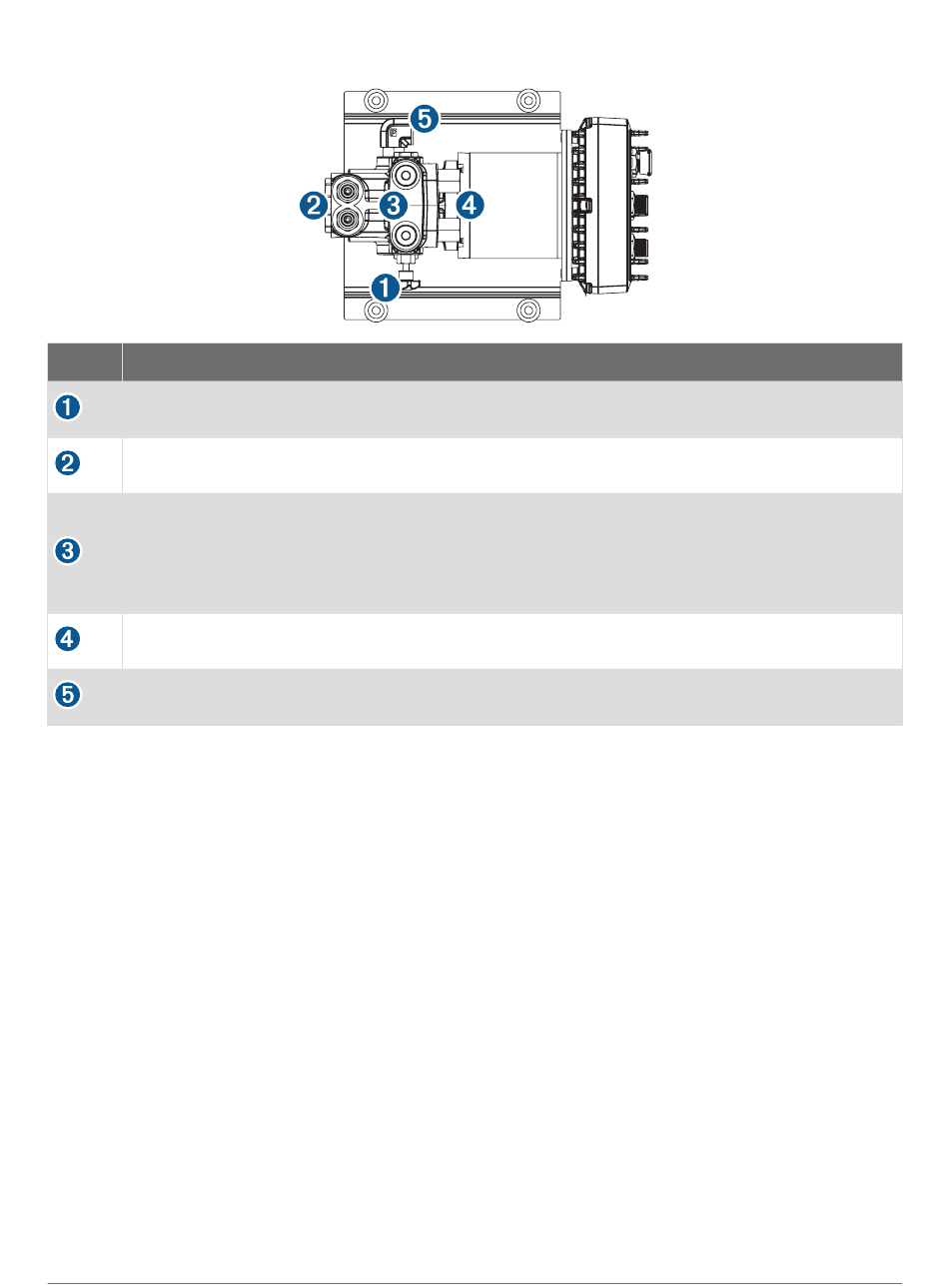

Anschlüsse und Ventile der Pumpe
Element Beschreibung
Bypassventil. Nur für die Hydraulikentlüftung; muss während des normalen Betriebs fest angezogen
sein.
Rückschlagventile. Müssen neu konfiguriert werden, wenn das Boot über einen asymmetrischen
Steuerzylinder verfügt
H1- und H2-Anschlüsse. Es wird empfohlen, diese Anschlüsse zu verwenden, um die Pumpe mit
dem Steuerstand und dem Zylinder zu verbinden.
Beim empfohlenen Installationsverfahren wird jeder Anschluss an der Pumpe für die Steuerstand-
und Zylinderverbindungen mithilfe eines Abschaltventils und eines T-Stückes geteilt
nordnungen, Seite
C1- und C2-Anschlüsse. Diese Anschlüsse können anstelle von H1- und H2-Anschlüssen verwendet
werden, wenn sie für den Montageort besser geeignet sind.
Anschluss für die Rücklaufleitung. Wird über ein Abschaltventil mit dem Rücklaufanschluss am
Steuerstand verbunden (empfohlen).
HINWEIS: Bei den empfohlenen Installationsverfahren wird die Pumpe mit Abschaltventilen und T-Stücken mit
dem Steuerstand und dem Zylinder verbunden, damit die Pumpe zu Wartungszwecken entfernt werden kann,
während sich das Boot weiterhin normal steuern lässt. Sie können bei der Installation der Pumpe alle fünf
Anschlüsse verwenden (wobei H1 und H2 mit dem Steuerstand und C1 und C2 mit dem Zylinder verbunden
werden). Allerdings wird diese Art der Installation nicht empfohlen, da sich das Steuerungssystem nicht
bedienen lässt, falls die Pumpe zu Wartungszwecken entfernt werden muss.
(Konfigurieren der Pumpe für einen asymmetrischen Zylinder, Seite
6).
13).
(Hydraulika
5
