Elektrischer Mähwerkhub-Kit

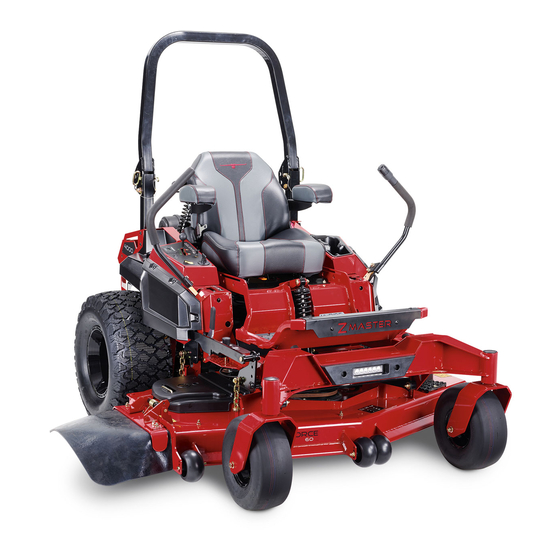

Aufsitzrasenmäher der Serie Z Master
Modellnr. 144-0390
Installation
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Verfahren
1
2
3
4
5
6
7
8
9
10
11
12
© 2021—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Beschreibung
Keine Teile werden benötigt
Keine Teile werden benötigt
Keine Teile werden benötigt
Keine Teile werden benötigt
Linker Fahrantriebshebel
Äußere Aktorhalterung
Innere Aktorhalterung
Sicherungsmutter (½")
Lagerbolzen
Schlossschraube (5/16" x 2¾")
Schlossschraube (5/16" x ¾")
Sicherungsmutter (5/16")
Sechskantschraube (½" x 1¼")
Kabelbaum Mähwerkhub
Druckbefestigung
Relais
Blechschraube
Keine Teile werden benötigt
Keine Teile werden benötigt
Aktor
Schraubklammer
Bundkopfschraube (½" x 2¼")
Sicherungsmutter (½")
Keine Teile werden benötigt
Keine Teile werden benötigt
Registrieren Sie Ihr Produkt unter
www.Toro.com.
Form No. 3444-416 Rev B
®
4000
Installationsanweisungen
Menge
Verwendung
Vorbereiten der Maschine.
Entfernen der linken Seitenverkleidung
und des Tankdeckels.
Entfernen des vorhandenen linken
Fahrantriebshebels.
Entfernen der Mähwerkhubfeder.
Montieren des neuen linken
1
Fahrantriebshebels.
1
1
2
Installieren der Aktorhalterungen und
1
der Befestigungselemente für den
2
hinteren Mähwerkhub.
2
4
1
1
1
Verlegen des Kabelbaums und
Installieren der Relais.
2
1
Montieren der linken Seitenverkleidung
und des Tankdeckels.
Anschließen des Kabelbaums.
1
1
Einbau des Aktors.
1
1
Entfernen der Transportsicherung.
Prüfen der Schnitthöhe des Mähwerks
und des Rechens.
Originaldokuments (DE)
Druck: USA
Alle Rechte vorbehalten
*3444-416*

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Toro Z Master 4000 Serie

  • Seite 1 Entfernen der Transportsicherung. Prüfen der Schnitthöhe des Mähwerks – Keine Teile werden benötigt und des Rechens. *3444-416* Registrieren Sie Ihr Produkt unter © 2021—The Toro® Company Originaldokuments (DE) www.Toro.com. 8111 Lyndale Avenue South Druck: USA Bloomington, MN 55420 Alle Rechte vorbehalten...
  • Seite 2: Vorbereiten Der Maschine

    Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition. Stützen Sie das Mähwerk mit Holzblöcken (10x10 cm) ab. Entfernen Sie den Schnitthöhenstift aus der Schnitthöhenhalterung (Bild Vorbereiten der Maschine Keine Teile werden benötigt Verfahren Parken Sie die Maschine auf einer ebenen Fläche.
  • Seite 3 Entfernen Sie die vier Ansatzschrauben, mit denen die linke Seitenverkleidung befestigt ist, und nehmen Sie die linke Seitenverkleidung ab (Bild Entfernen der linken Bewahren Sie die linke Seitenverkleidung und die vier Ansatzschrauben für den späteren Seitenverkleidung und des Einbau auf. Tankdeckels Keine Teile werden benötigt Verfahren...
  • Seite 4: Entfernen Des Vorhandenen Linken Fahrantriebshebels

    Entfernen des vorhandenen Entfernen der linken Fahrantriebshebels Mähwerkhubfeder Keine Teile werden benötigt Keine Teile werden benötigt Verfahren Verfahren Entfernen Sie den Federbolzen, mit dem die Entfernen Sie die beiden Bundkopfschrauben Vorderseite der Mähwerkhubfeder gesichert ist (⅜" x 1"), mit denen der vorhandene linke (Bild Fahrantriebshebel befestigt ist, und nehmen Sie den linken Fahrantriebshebel ab...
  • Seite 5: Montieren Des Neuen Linken Fahrantriebshebels

    Führen Sie den Kabelbaum am Fahrantriebshe- bel durch das Loch in der linken Abdeckplatte (Bild Befestigen Sie den Kabelbaum an der Montieren des neuen linken Aussparung in der linken Abdeckplatte des Fahrantriebshebels (Bild Fahrantriebshebels Für diesen Arbeitsschritt erforderliche Teile: Linker Fahrantriebshebel Verfahren Befestigen Sie den neuen linken Fahrantriebshebel mit den zuvor entfernten...
  • Seite 6 Befestigen Sie die äußere Aktorhalterung mit einer Sechskantschraube (½" x 1¼") und einer Sicherungsmutter (½“) lose am linken Rahmenrohr, wie in Bild 10 dargestellt. Installieren der Aktorhalterungen und der Befestigungselemente für den hinteren Mähwerkhub Für diesen Arbeitsschritt erforderliche Teile: Äußere Aktorhalterung Innere Aktorhalterung Sicherungsmutter (½") Lagerbolzen...
  • Seite 7: Verlegen Des Kabelbaums Und Installieren Der Relais

    Befestigen Sie die innere Aktorhalterung mit zwei Schlossschrauben (5/16" x 2¾") und zwei Sicherungsmuttern (5/16") lose an der äußeren Aktorhalterung, wie in Bild 12 dargestellt. Verlegen des Kabelbaums und Installieren der Relais Für diesen Arbeitsschritt erforderliche Teile: Kabelbaum Mähwerkhub Druckbefestigung Relais Blechschraube Verfahren...
  • Seite 8 Verlegen Sie den Kabelbaum (Bild 14) entlang Befestigen Sie den Kabelbaum in der Nähe der der linken Seite des Rahmens durch die in Relais mit der Blechschraube (Bild 16). Schritt installierte Druckbefestigung. g347394 g347395 Bild 14 Bild 16 Bringen Sie die zweite Druckbefestigung an der Installieren Sie die beiden Relais (Bild 17).
  • Seite 9: Anschließen Des Kabelbaums

    Montieren der linken Seitenverkleidung und des Tankdeckels Keine Teile werden benötigt Verfahren g347392 Bild 18 Entfernen Sie den Tankdeckel (Bild 1. Kabelbaumstecker des 2. Stecker des neuen linker Befestigen Sie die linke Seitenverkleidung mit Kits Fahrantriebshebel den zuvor entfernten vier Ansatzschrauben (Bild Schließen Sie den Kabelbaum des Kits am Aktor an.
  • Seite 10 Ziehen Sie die Manschette vom positiven Batteriepol ab. Entfernen Sie die Mutter vom Pluspol der Batterie und installieren Sie die Plus-Ringklemme des Kabelbaums auf der Schraube (Bild 19). Befestigen Sie die Plus-Ringklemme mit der zuvor entfernten Mutter (Bild 19). Bringen Sie die Manschette am positiven Batteriepol wieder an.
  • Seite 11: Einbau Des Aktors

    Befestigen Sie den Aktor an der äußeren Aktorhalterung mit einer Bundkopfschraube (½" x 2¼") und einer Sicherungsmutter (½“), wie Bild 21 dargestellt. Einbau des Aktors Für diesen Arbeitsschritt erforderliche Teile: Aktor Schraubklammer Bundkopfschraube (½" x 2¼") Sicherungsmutter (½") Verfahren Befestigen Sie den Aktor mit der Schraubklammer (Bild 20) am hinteren...
  • Seite 12: Entfernen Der Transportsicherung

    Entfernen der Prüfen der Schnitthöhe Transportsicherung des Mähwerks und des Rechens Keine Teile werden benötigt Keine Teile werden benötigt Verfahren Drücken Sie den Mähwerkhubschalter nach Verfahren oben, bis Sie ein ratterndes oder klickendes Geräusch vom Aktor hören. Siehe die Vorgehensweise zum Einstellen der seitlichen Nivellierung und der Messerneigung in der Schalten Sie die Maschine aus.
  • Seite 13: Betrieb

    Betrieb Einstellen der Schnitthöhe Für Maschinen mit elektrischem Mähwerkhub Drücken Sie den Mähwerkhubschalter nach oben (Bild 23). g361935 Bild 24 1. Schnitthöhenstift 3. Schnitthöhenhalterung 2. Schnitthöhengestänge g332765 Bild 23 1. Drücken Sie den Schalter 2. Drücken Sie den Schalter nach oben, um das nach unten, um das Mähwerk anzuheben.
  • Seite 14 Hinweise:...
  • Seite 15 Hinweise:...
