1.4.4 Laufwerkshalter Typ C

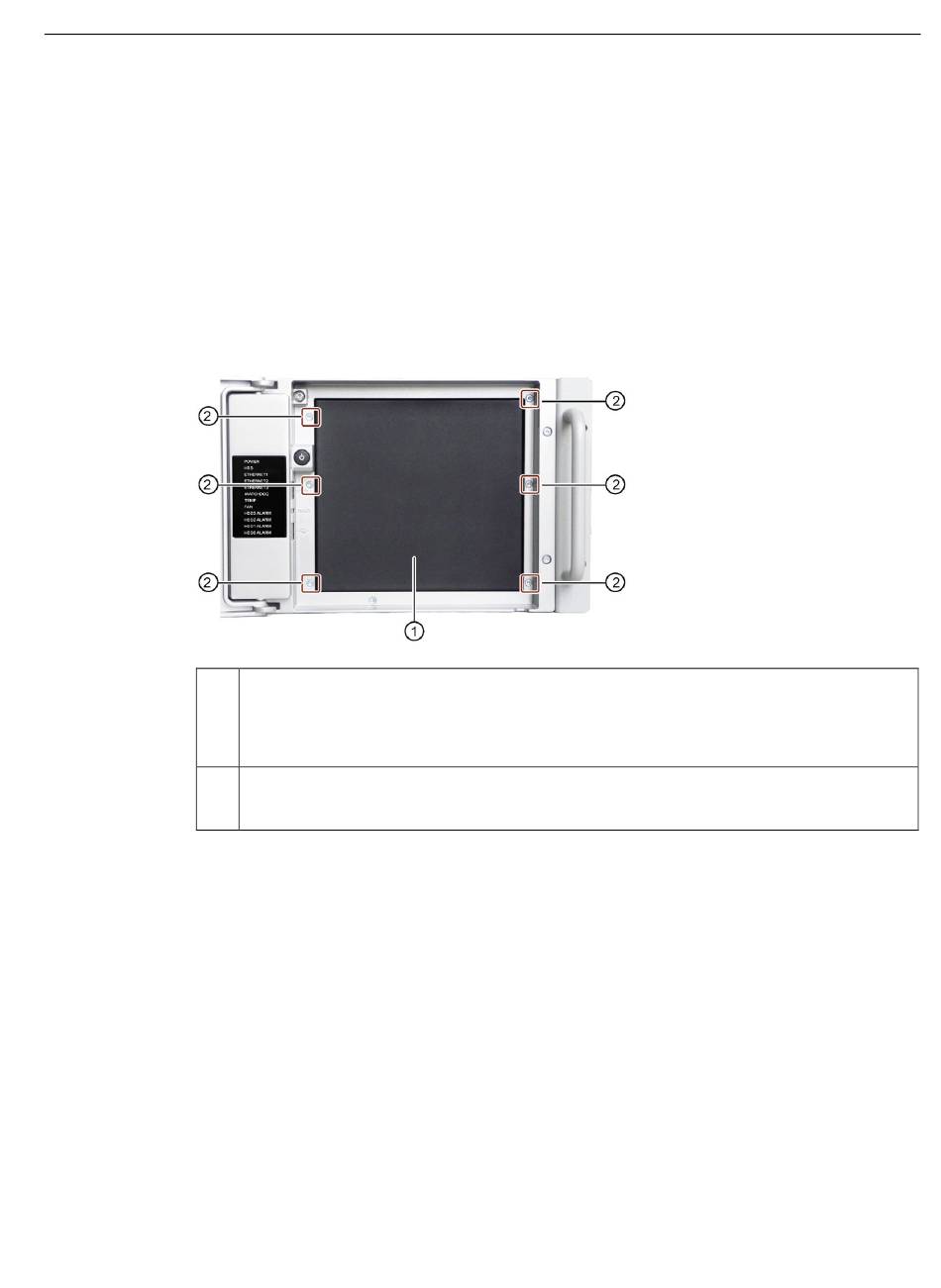

Laufwerke und Einbauplätze im Laufwerkshalter Typ C
Der Laufwerkshalter Typ C kann nur bei Geräten mit kurzem Gehäuse eingebaut werden und
befindet sich hinter der Fronttür.
Der Laufwerkshalter Typ C besteht aus einer Designblende und einer Laufwerksträgerplatte.
Die Laufwerksträgerplatte ist nach Abnahme der Designblende zugänglich. Auf die
Laufwerksträgerplatte können Sie 2,5"-Laufwerke und 3,5"-Laufwerke (HDD oder SSD)
montieren.
①
②
SIMATIC IPC547J
Betriebsanleitung, 01/2021, A5E50553933-AA
Designblende (auf Laufwerksträgerplatte aufgesteckt)
• 2,5"-Laufwerk auf Laufwerksträgerplatte
• 3,5"-Laufwerk auf Laufwerksträgerplatte
6 Schrauben zum Befestigen oder Lösen der Laufwerksträgerplatte mit aufgesteckter Design-
blende
(mit Schraubendreher T10)
