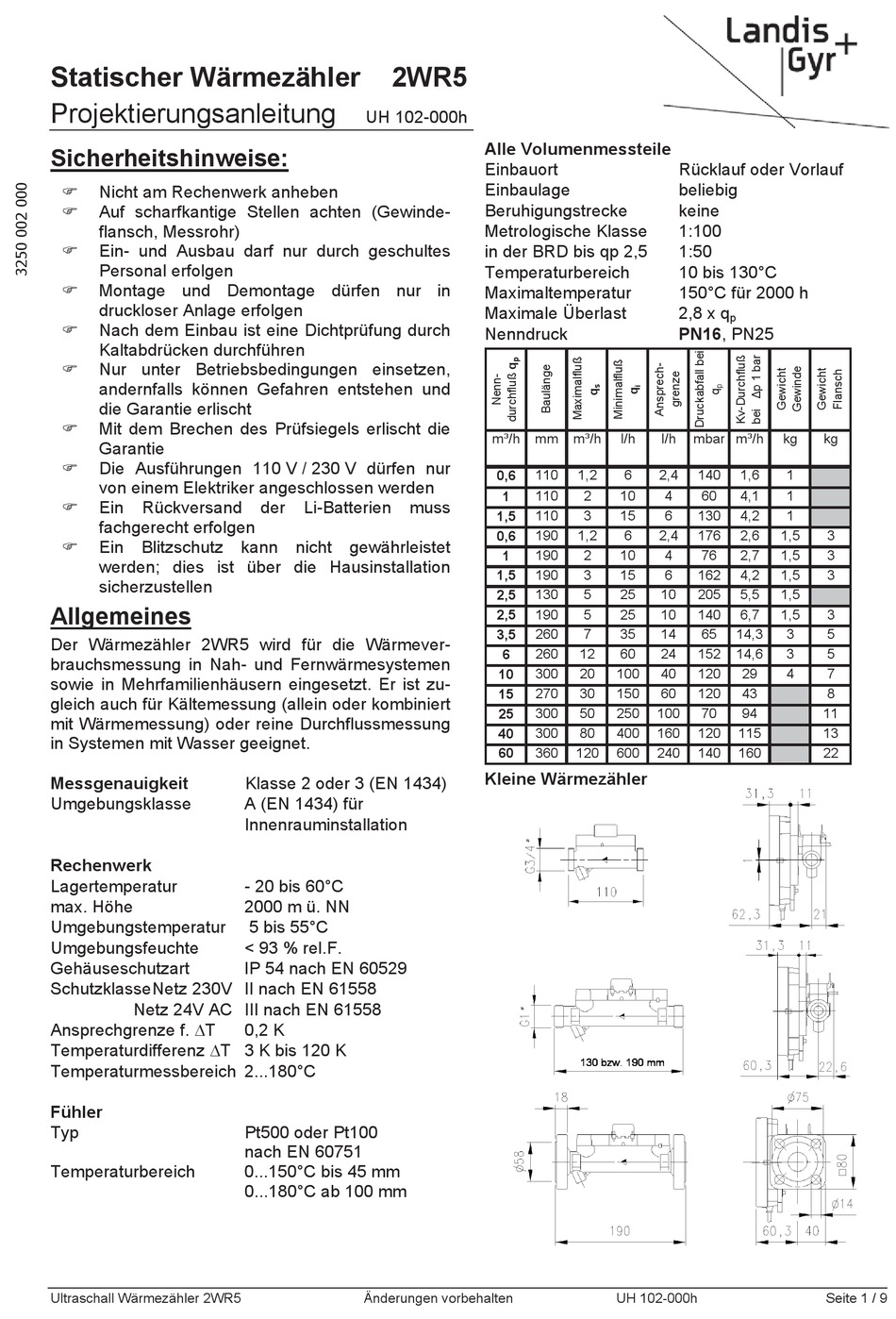

Statischer Wärmezähler
Projektierungsanleitung
Sicherheitshinweise:
Nicht am Rechenwerk anheben
Auf scharfkantige Stellen achten (Gewinde-
flansch, Messrohr)
Ein- und Ausbau darf nur durch geschultes
Personal erfolgen
Montage und Demontage dürfen nur in
druckloser Anlage erfolgen
Nach dem Einbau ist eine Dichtprüfung durch
Kaltabdrücken durchführen
Nur unter Betriebsbedingungen einsetzen,
andernfalls können Gefahren entstehen und
die Garantie erlischt
Mit dem Brechen des Prüfsiegels erlischt die
Garantie
Die Ausführungen 110 V / 230 V dürfen nur
von einem Elektriker angeschlossen werden
Ein
Rückversand
fachgerecht erfolgen
Ein Blitzschutz kann nicht gewährleistet
werden; dies ist über die Hausinstallation
sicherzustellen
Allgemeines
Der Wärmezähler 2WR5 wird für die Wärmever-
brauchsmessung in Nah- und Fernwärmesystemen
sowie in Mehrfamilienhäusern eingesetzt. Er ist zu-
gleich auch für Kältemessung (allein oder kombiniert
mit Wärmemessung) oder reine Durchflussmessung
in Systemen mit Wasser geeignet.
Messgenauigkeit
Umgebungsklasse
Rechenwerk
Lagertemperatur
max. Höhe
Umgebungstemperatur
Umgebungsfeuchte
Gehäuseschutzart
Schutzklasse Netz 230V II nach EN 61558
Netz 24V AC III nach EN 61558
Ansprechgrenze f. T
Temperaturdifferenz T 3 K bis 120 K
Temperaturmessbereich 2...180°C
Fühler
Typ
Temperaturbereich

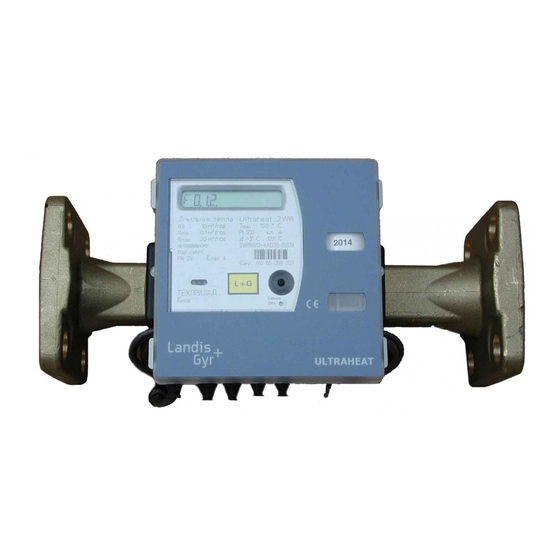

Ultraschall Wärmezähler 2WR5
2WR5
UH 102-000h
der
Li-Batterien
muss
Klasse 2 oder 3 (EN 1434)
A (EN 1434) für
Innenrauminstallation
- 20 bis 60°C
2000 m ü. NN
5 bis 55°C
< 93 % rel.F.
IP 54 nach EN 60529
0,2 K
Pt500 oder Pt100
nach EN 60751
0...150°C bis 45 mm
0...180°C ab 100 mm
Änderungen vorbehalten
Alle Volumenmessteile
Einbauort
Einbaulage
Beruhigungstrecke
Metrologische Klasse
in der BRD bis qp 2,5
Temperaturbereich
Maximaltemperatur
Maximale Überlast
Nenndruck
m³/h
mm
m³/h
l/h
0,6
110
1,2
6
1
110
2
10
1,5
110
3
15
0,6
190
1,2
6
1
190
2
10
1,5
190
3
15
2,5
130
5
25
2,5
190
5
25
260
7
35
3,5
260
12
60
6
300
20
100
10
270
30
150
15
300
50
250
25
300
80
400
40
60
360
120
600
Kleine Wärmezähler
UH 102-000h
Rücklauf oder Vorlauf
beliebig
keine
1:100
1:50
10 bis 130°C
150°C für 2000 h
2,8 x q
p
PN16, PN25
l/h
mbar m³/h
kg
kg
2,4
140
1,6
1
4
60
4,1
1
6
130
4,2
1
2,4
176
2,6
1,5
4
76
2,7
1,5
6
162
4,2
1,5
10
205
5,5
1,5
10
140
6,7
1,5
14
65
14,3
3
24
152
14,6
3
40
120
29
4
60
120
43
100
70
94
11
160
120
115
13
240
140
160
22
