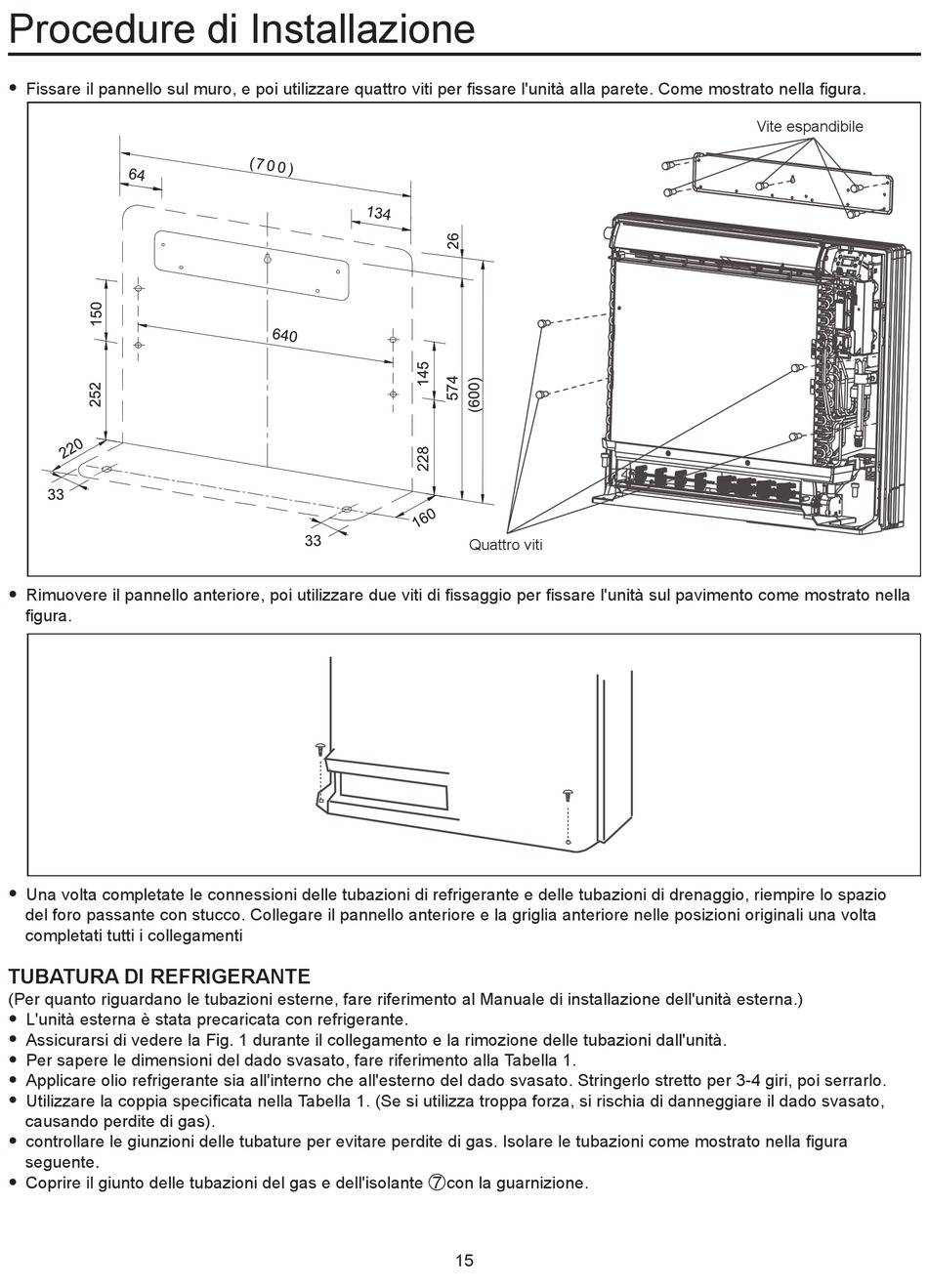

Procedure di Installazione
y Fissare il pannello sul muro, e poi utilizzare quattro viti per fissare l'unità alla parete. Come mostrato nella figura.
y Rimuovere il pannello anteriore, poi utilizzare due viti di fissaggio per fissare l'unità sul pavimento come mostrato nella
figura.
y Una volta completate le connessioni delle tubazioni di refrigerante e delle tubazioni di drenaggio, riempire lo spazio
del foro passante con stucco. Collegare il pannello anteriore e la griglia anteriore nelle posizioni originali una volta
completati tutti i collegamenti
TUBATURA DI REFRIGERANTE
(Per quanto riguardano le tubazioni esterne, fare riferimento al Manuale di installazione dell'unità esterna.)
y L'unità esterna è stata precaricata con refrigerante.
y Assicurarsi di vedere la Fig. 1 durante il collegamento e la rimozione delle tubazioni dall'unità.
y Per sapere le dimensioni del dado svasato, fare riferimento alla Tabella 1.
y Applicare olio refrigerante sia all'interno che all'esterno del dado svasato. Stringerlo stretto per 3-4 giri, poi serrarlo.
y Utilizzare la coppia specificata nella Tabella 1. (Se si utilizza troppa forza, si rischia di danneggiare il dado svasato,
causando perdite di gas).
y controllare le giunzioni delle tubature per evitare perdite di gas. Isolare le tubazioni come mostrato nella figura
seguente.
y Coprire il giunto delle tubazioni del gas e dell'isolante 7 con la guarnizione.
Quattro viti
15
Vite espandibile
