User & installation manual

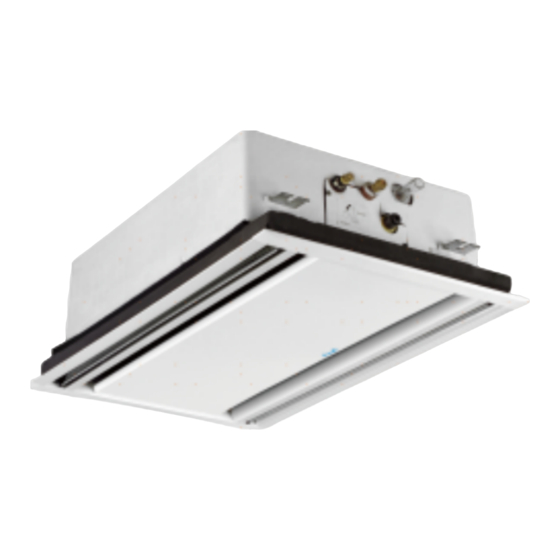

2 Way Cassette
R410A
Multilingual Manual
(English - French - Deutsch - Italiano - Portugues - Español)
IMPORTANT NOTE:
Read this manual carefully before installing or operating your new air conditioning unit. Make sure to
save this manual for future reference.
20.AW.2-Casstte.09-18.R410A.IM.EN.FR.DE.IT.PT.SP.06.02.Rev01
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Airwell AWSI-CEV009-N11
Inhaltszusammenfassung für Airwell AWSI-CEV009-N11
- Seite 8 DW_bn LW_di[dWdY[?
- Seite 9 LW_di[dWdY[ X[\eg[ WdZ W\i[g Nf[gWi_d] R[Whed...
- Seite 11 B[\eg[ _dhiWbbWi_ed 28A< :EHH<:J EF<H8J@ED 8::EH;@D> JE J?< C8DK8B M?<D @DIJ8BB8J@EDw 4B<8I< :ED=@HC J?< 9<BEM @D=EHC8J@ED} 0= EF<H8J@ED FB8D ?8I 9<<D ;@I:KII<; 2E;<Bv FEM<H IKFFBO IF<:I 4@F<v M@H<v 8D; J?< EJ?<H F8HJI ~::<IIEH@<It@DI@;< J?< KD@Jv J8A< @J EKJ 8=J<H EF<D@D> J?< =@BJ<Hu /<8J @DIKB8J@ED =EH DKJ ED =B8H<;...
- Seite 12 R[b[Yi i^[ \ebbel_d] fbWY[h ie _dhiWbb _dZeeg jd_i hjhf[dh_ed _dhiWbbWi_ed U^[d i^[ Y[_b_d] [m_hih Wbg[WZn CEV009-018 CEV009 0...
- Seite 13 IdhiWbb Y[_b_d] bWi[g...
- Seite 14 AWSI-CEV009-018-N11 AWSI-CEV009-018-N11 Q[\g_][gWdi f_f[ DgW_dW][ f_f[...
- Seite 16 Id YWh[ e\ ]gWk_in ZgW_dW][ DgW_d i[hi DgW_d fjcf \egY[\jb gjdd_d] c[i^eZ...
- Seite 17 IdhiWbbWi_ed e\ fWd[b...
- Seite 19 UWgd_d] Aii[di_ed 1y1z 1{ 3 1y1z 1{ 3 1y1z 1{ 3...
- Seite 25 C^[Ya _\ i^[ WggWd][c[dih e\ i^[ ZgW_df_f[ WdZ Yedd[Yi_ed b_d[ Wg[ Yegg[Yi3 C^[Yajf e\ IdhiWbbWi_ed...
- Seite 52 Betriebs- und Installationsanleitung für das Innengerät 2 Way Cassette R410A Deutsch Manual AWSI-CEV009-N11 AWSI-CEV012-N11 AWSI-CEV018/16-N11 WICHTIGE NOTIZ: Bevor Sie die Anlage in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung gründlich durch und bewahren Sie diese für zukünftige Referenz auf. 20.AW.2-Casstte.09-18.R410A.IM.EN.FR.DE.IT.PT.SP.06.02.Rev01...
- Seite 53 Benutzerhandbuch Ihre Klimaanlage kann aufgrund der Verbesserung der Inhaltsverzeichnis Airwell-Produkte Änderungen unterliegen. Teile und Funktionen ............1 Die Mehrfachklimaanlagen der VRF-Serie arbeiten im Sicherheitsvorkehrungen ..........2 Dauerlaufmodus, bei dem alle Innengeräte gleichzeitig nur heizen oder kühlen können. Um den Kompressor zu Wartung ................
-
Seite 54: Teile Und Funktionen
Teile und Funktionen Inneneinheit Abflussrohr Windabweiser (Windrichtung regulieren) Ansauggitter Luftfilter (im Gitter) -
Seite 55: Sicherheitsvorkehrungen
Sicherheitsvorkehrungen ● Wenn die Klimaanlage an einen neuen Benutzer übergeben wird, muss dieses Handbuch zusammen mit der Klimaanlage an den Benutzer übergeben werden. ● Lesen Sie vor der Installation die Sicherheitshinweise in diesem Handbuch, um eine ordnungsgemäße Installation zu gewährleisten. ●... - Seite 56 Sicherheitsvorkehrungen ● Stellen Sie die Klimaanlage nicht an Orten auf, an denen entflammbare Gase austreten können. Wenn ein Luftleck um die Maschine herum auftritt, kann dies einen Brand oder einen anderen Unfall verursachen. ● Das Abflussrohr sollte gemäß dieser Anleitung ordnungsgemäß montiert werden, um einen reibungslosen Ablauf zu gewährleisten.
- Seite 57 Sicherheitsvorkehrungen Beachtung ● Es ist nicht gestattet, Heizgeräte unter die ● 3-Minuten Schutz Innengeräte zu stellen, da die Wärme zu einer Zum Schutz des Geräts kann der Kompressor nach Verformung der Geräte führen dem Stoppen mit einer Verzögerung von mindestens kann.
-
Seite 58: Wartung
Wartung Beachtung ● Reparaturen dürfen nur von Fachpersonal durchgeführt werden. ● Vor dem Berühren der Verbindungsleitung sollten alle Stromversorgungen ausgeschaltet sein. Erst nach dem Ausschalten der Stromversorgung kann der Bediener die Klimaanlage reinigen, um Stromschläge oder Verletzungen zu vermeiden. ● Achten Sie beim Reinigen des Luftfilters auf eine stabile Plattform. Spülen Sie die Klimaanlage nicht mit Wasser, da sonst ein elektrischer Schlag verursacht werden kann. - Seite 59 Wartung Wartung vor und nach der Betriebszeit Vor der Betriebszeit: 1. Bitte führen Sie die folgende Überprüfung durch. Wenn ein anormaler Zustand auftritt, wenden Sie sich an das Kundendienstpersonal. ● Die Einlass- und Auslassöffnungen der Außen- und Innengeräte sind nicht blockiert. ●...
-
Seite 60: Fehlerüberprüfung
Fehlerüberprüfung Bitte überprüfen Sie Folgendes, wenn Sie einen Reparaturdienst einliefern: Symptome Gründe Das Wasserströmungsgeräusch ist beim Starten des Betriebs, während des Betriebs oder unmittelbar nach dem Stoppen des Betriebs zu hören. Wenn es 2-3 Minuten ● Wasserströmungsgeräusch lang zu arbeiten beginnt, kann das Geräusch lauter werden. Dies ist das fließende Geräusch des Kältemittels oder das Ablassen von Kondenswasser. - Seite 61 Installationsverfahren Vor der Installation Führen Sie die Installation gemäß den Anweisungen im Handbuch durch. Bitte bestätigen Sie die folgenden Informationen: ● Wenn der Operationsplan besprochen wurde ● Modell, Netzteilspezifikationen ● Rohr, Draht und die anderen Teile ● Zubehör (im Gerät nach dem Öffnen des Filters herausnehmen) Wärmeisolierung der Mutter am aufgeweiteten Teil Rohrabdeckung Für Gasleitung...
-
Seite 62: Installationsverfahren
Installationsverfahren Wählen Sie die folgenden Orte aus, um das Innengerät zu installieren (1) Die Orte, an denen kühle oder warme Luft ungehindert lüften kann. Wenn der Raum höher als 3 m ist, sammelt sich die warme Luft an der Decke. Für diesen Fall ist ein Zirkulator erforderlich. über über (2) Die Orte, an denen die Drähte und Rohre leicht zum Außen geführt... - Seite 63 Installationsverfahren Decke später installieren 1. Installieren Sie den Geräteblock und das Vorlagenpapier gemäß Schritt 2-4. 2. Entlang der äußeren Begrenzungslinie in die Decke schneiden. 3. Befestigen Sie das Gerät, nachdem Sie die Höhe und das Niveau der Installation überprüft haben. Gasleitungsanschluss Flüssigkeitsleitungsanschluss C1 Abflussrohranschluss...
- Seite 64 Installationsverfahren ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ Modell 1015 AWSI-CEV009-018-N11 ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ Modell AWSI-CEV009-018-N11 Kühlmittelleitung Weitere Informationen zu Kältemittelleitungen finden Sie im beiliegenden Handbuch Die Gasseite und die Flüssigkeitsseite sollten die Wärmeisolierung messen. Überprüfen Sie, ob Gas austritt.
- Seite 65 Installationsverfahren ● Verringern Sie die Entwässerungsneigung (Gefälle 1 / 50-1 / 100) und lassen Sie einen Teil des Entwässerungsgrabens drastisch verändern oder kollabieren. nicht angehoben Haltebügel 1,5m~2m nicht konkav kann nicht in Wasser getaucht werden wärmeisolierendes Gefälle über 1/100 Material ●...
-
Seite 66: Bei Entwässerung
Installationsverfahren Bei Entwässerung transparenter Schlauch (Zubehör) ● Entfernen Sie den Gummistopfen und die Isolierung vom Schwerkraftablauf. Geilheit PVC-Rohr VP-20 ● Verbinden Sie den Abflussschlauch (VP-20) mit einem Schwerkraft-Abfluss-Verbindungsrohr (optional) und Isolierung sichern Sie ihn mit einer Klammer. (Wenn das Ablaufrohr direkt mit dem Schwerkraftablauf Gummistopfen (entfernen) verbunden ist, kann die Ablaufwanne nicht entfernt Anschluss für Ablassmotor... - Seite 67 Installationsverfahren Schalttafeleinbau Die verwendeten Schrauben sollten sich in der Nähe der Platte befinden Der Luftanschluss kann leicht beschädigt werden. Bitte achten Sie bei der Arbeit darauf. 1. Verwenden Sie die Kacheln, um die Höhe des Geräts und die Abmessungen der Decke zu bestätigen. Entfernen Sie die Verkleidung und geben Sie die Luftverkleidung zurück, bevor Sie sie installieren.
- Seite 68 Installationsverfahren Zulässiger Längen- und Höhenunterschied der Schläuche Bitte beziehen Sie sich auf das beigefügte Handbuch der Außengeräte. Schlauchmaterialien und -spezifikationen MODELL AWSI-CEV007-009-N11 AWSI-CEV012-018-N11 Gasleitung Ø9,52 Ø12,7 Schlauchgröße (mm) Flüssigkeitsleitung Ø6,35 Ø6,35 Schlauchmaterial Phosphordesoxybronze-Nahtlosrohr (TP2) für Klimaanlage Füllmenge des Kältemittels Fügen Sie das Kältemittel gemäß der Installationsanleitung des Außengeräts hinzu. Die Zugabe des Kältemittels R410A muss mit einer Messuhr erfolgen, um sicherzustellen, dass die angegebene Menge erreicht wird.
-
Seite 69: Elektroverkabelung
Elektroverkabelung Warnung ● Elektrische Arbeiten sollten von qualifiziertem Personal unter Verwendung spezifischer Stromkreise gemäß den Installationsanweisungen ausgeführt werden. Eine unzureichende Stromkapazität kann einen Stromschlag und einen Brand verursachen. ● Verwenden Sie beim Verlegen der Verkabelung das angegebene Kabel als Netzkabel, das den örtlichen Vorschriften für die Verkabelung entspricht. -
Seite 70: Signalverdrahtungszeichnung
Elektroverkabelung Signalverdrahtungszeichnung Außengerät 1 Außengerät 2 Außengerät 3 Steuerleitung für verdrahtete Steuerung mit Polarität Kommunikationskabel mit Polarität Innen 1 (AC) Innen 2 (AC) Innen 3 (DC) Innen 4 (DC) Innenraum 5 Kabelsteuerung Innenraum 6 Innenraum 7 Innenraum 8 Innenraum 9 Innenraum 10 Kabelsteuerung Kabelsteuerung... - Seite 71 Elektroverkabelung Innenversorgungskabel und Signalleitungen zwischen Innen- und Außen- und Signalleitungen zwischen Innenräumen. Items Querschnitt Nennstrom der Leistung Bereich der Signalleitung Bemessungsstrom des Querschnitt Länge Leckageschutzschalter (A) Gesamt Überlaufschutzschalters Leckstrom (mA) Außen-Innen Innen-Innen Strom von Betriebsdauer (S) Innengeräte (A) <7 10 A, 30 mA, 0,1 S oder weniger ≥7 und <11 16 A, 30 mA, 0,1 S oder weniger ≥11 und <16...
- Seite 72 Elektroverkabelung DIP-Schalter-Einstellung ● Der DIP-Schalter wird in die Position „ON“ geschaltet, wobei sich die Umreifung im Umreifungszustand befindet, wenn der Code- oder Übersteuerungsstatus „1“ ist. Der DIP-Schalter wird in die Position „OFF“ geschaltet, wobei sich die Überstrichene im Status „Disconnected“ befindet, wenn der Code- oder Übersteuerungsstatus „0“ ist. ●...
- Seite 73 Elektroverkabelung (B) Definition und Beschreibung von SW03 Adresseinstellungsmodus SW03_1 Adresseinstellungsmodus Automatische Einstellung (Standard) Code-Set-Adresse Adresse des Adresse der zentralen [2] [3] Innengeräts Steuerung 0 # (Standard) 0 # (Standard) Code-Set SW03_2 Innengeräteadresse und zentrale Co-Cotrailer- SW03_8 Adresse (Hinweis 2) 127# Hinweis 2: ●...
- Seite 74 Elektroverkabelung...
-
Seite 75: Testlauf & Fehlercode
Testlauf & Fehlercode Vor dem Testlauf ● Testen Sie vor dem Einschalten die Versorgungsklemmenreihe (L, N Klemmen) und die Erdungspunkte mit einem 500-V-Megaohmmeter und prüfen Sie, ob der Widerstand über 1 MΩ liegt. Es kann nicht betrieben werden, wenn es unter 1 MΩ liegt. ●... -
Seite 76: Bewegen Sie Und Verschrotten Sie Die Klimaanlage
Bewegen Sie und verschrotten Sie die Klimaanlage ● Wenn Sie die Klimaanlage bewegen, zerlegen oder wieder einbauen möchten, wenden Sie sich an Ihren Händler, um technische Unterstützung zu erhalten. ● In dem Zusammensetzungsmaterial der Klimaanlage beträgt der Gehalt an Blei, Quecksilber, sechswertigem Chrom, polybromierten Biphenylen und polybromierten Diphenylethern nicht mehr als 0,1% (Massenanteil) und an Cadmium nicht mehr als 0,01% (Massenanteil).
