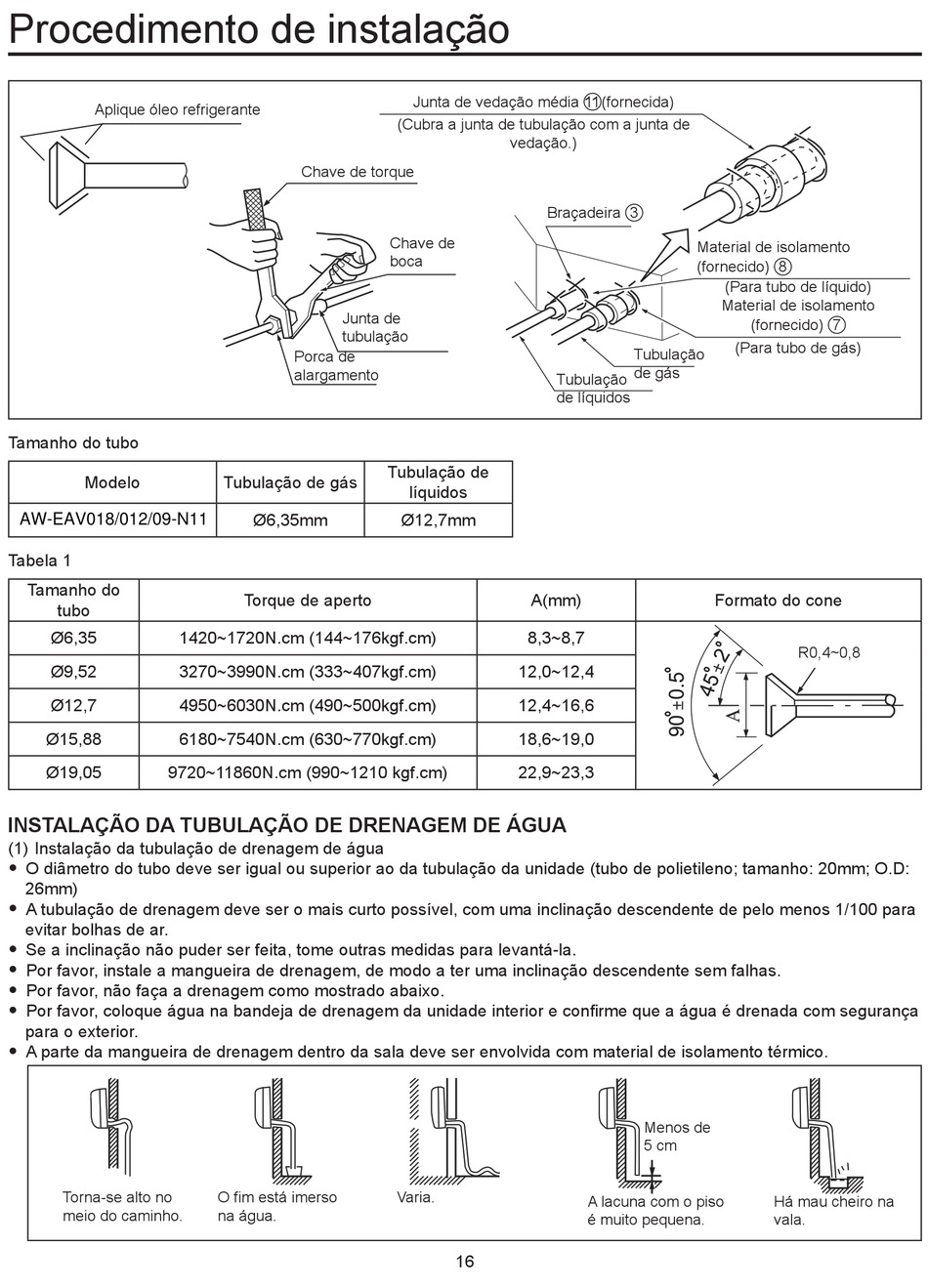

Procedimento de instalação
Aplique óleo refrigerante
Tamanho do tubo
Modelo
AW-EAV018/012/09-N11
Tabela 1
Tamanho do
tubo
Ø6,35 1420~1720N.cm (144~176kgf.cm)
Ø9,52 3270~3990N.cm (333~407kgf.cm)
Ø12,7 4950~6030N.cm (490~500kgf.cm)
Ø15,88 6180~7540N.cm (630~770kgf.cm)
Ø19,05 9720~11860N.cm (990~1210 kgf.cm)
INSTALAÇÃO DA TUBULAÇÃO DE DRENAGEM DE ÁGUA
(1) Instalação da tubulação de drenagem de água
y O diâmetro do tubo deve ser igual ou superior ao da tubulação da unidade (tubo de polietileno; tamanho: 20mm; O.D:
26mm)
y A tubulação de drenagem deve ser o mais curto possível, com uma inclinação descendente de pelo menos 1/100 para
evitar bolhas de ar.
y Se a inclinação não puder ser feita, tome outras medidas para levantá-la.
y Por favor, instale a mangueira de drenagem, de modo a ter uma inclinação descendente sem falhas.
y Por favor, não faça a drenagem como mostrado abaixo.
y Por favor, coloque água na bandeja de drenagem da unidade interior e confirme que a água é drenada com segurança
para o exterior.
y A parte da mangueira de drenagem dentro da sala deve ser envolvida com material de isolamento térmico.
Torna-se alto no
meio do caminho.
Chave de torque
Chave de
boca
Junta de
tubulação
Porca de
alargamento
Tubulação de
Tubulação de gás
Ø6,35mm
Torque de aperto
O fim está imerso
na água.
Junta de vedação média 11(fornecida)
(Cubra a junta de tubulação com a junta de
vedação.)
Braçadeira 3
Tubulação
de líquidos
líquidos
Ø12,7mm
A(mm)
8,3~8,7
12,0~12,4
12,4~16,6
18,6~19,0
22,9~23,3
Varia.
16
Material de isolamento
(fornecido) 8
(Para tubo de líquido)
Material de isolamento
(fornecido) 7
(Para tubo de gás)
Tubulação
de gás
Formato do cone
Menos de
5 cm
A lacuna com o piso
é muito pequena.
R0,4~0,8
Há mau cheiro na
vala.
