Luidsprekers Aansluiten - JVC EX-A5 Bedienungsanleitung

Aansluiten op

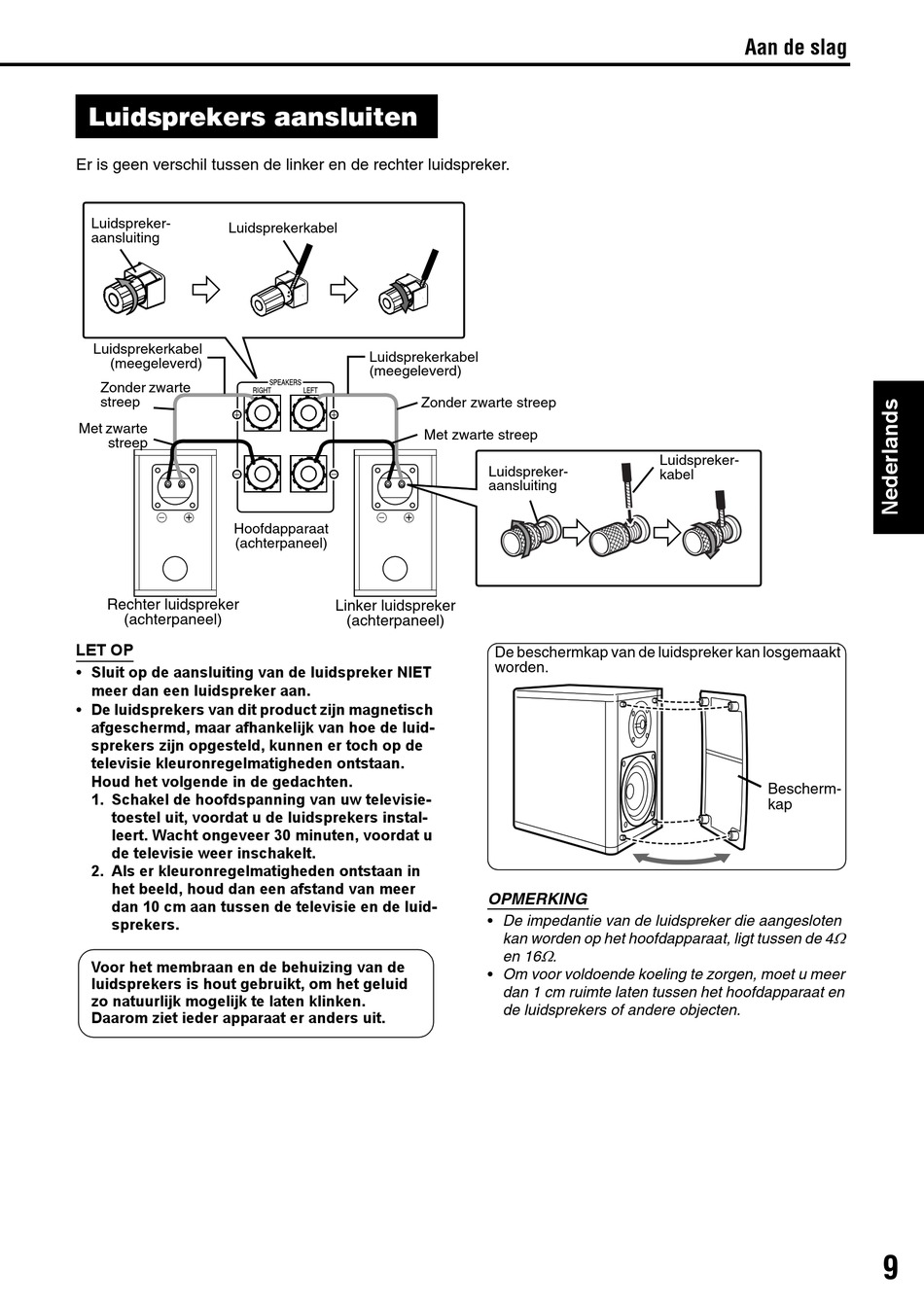

Luidsprekers aansluiten

Er is geen verschil tussen de linker en de rechter luidspreker.
Luidspreker-
Luidsprekerkabel
aansluiting
Luidsprekerkabel
(meegeleverd)
Zonder zwarte
streep
Met zwarte
streep
Hoofdapparaat
(achterpaneel)
Rechter luidspreker
(achterpaneel)
LET OP
• Sluit op de aansluiting van de luidspreker NIET
meer dan een luidspreker aan.
• De luidsprekers van dit product zijn magnetisch
afgeschermd, maar afhankelijk van hoe de luid-
sprekers zijn opgesteld, kunnen er toch op de
televisie kleuronregelmatigheden ontstaan.
Houd het volgende in de gedachten.
1. Schakel de hoofdspanning van uw televisie-
toestel uit, voordat u de luidsprekers instal-
leert. Wacht ongeveer 30 minuten, voordat u
de televisie weer inschakelt.
2. Als er kleuronregelmatigheden ontstaan in
het beeld, houd dan een afstand van meer
dan 10 cm aan tussen de televisie en de luid-
sprekers.
Voor het membraan en de behuizing van de
luidsprekers is hout gebruikt, om het geluid
zo natuurlijk mogelijk te laten klinken.
Daarom ziet ieder apparaat er anders uit.
Luidsprekerkabel
(meegeleverd)
Zonder zwarte streep
Met zwarte streep
Luidspreker-
aansluiting
Linker luidspreker
(achterpaneel)
De beschermkap van de luidspreker kan losgemaakt
worden.
OPMERKING
• De impedantie van de luidspreker die aangesloten
kan worden op het hoofdapparaat, ligt tussen de 4
en 16
• Om voor voldoende koeling te zorgen, moet u meer
dan 1 cm ruimte laten tussen het hoofdapparaat en
de luidsprekers of andere objecten.
Luidspreker-
kabel
C
.
Aan de slag Aansluiting
Bescherm-
kap
C
9
