16
5.2
Antenne und Antennenkabellängen
Die nachfolgend unter 5.2.1 und 5.2.2 beschriebenen Vorgehensweisen beziehen sich bei Verwendung von zwei
abgesetzten Antennen. Werden die dem Gerät beiliegenden Antennen mit Antennenmontagewinkel verwendet,
gelten die Hinweise in Kap. 3.3 für die Installation.
Für den Betrieb des RFW-4000 GSM/GPRS/4G sind grundsätzlich 2 Antennen zu verwenden!
Mit nur einer Antenne ist das Gerät nicht funktionsfähig!
5.2.1
Montagehinweise zur Antenne und Antennenkabellängen
Die im RFW-4000 GSM/GPRS/4G verwendeten Antennen entsprechen einer Antenne für die vom GSM
Terminal verwendeten Frequenzen. Sie erzielt einen Gewinn von 0 dB. Grundsätzlich besteht die Möglich-
keit, bei schlechter Empfangslage des RFW eine Verlagerung des Antennenstandorts in Betracht zu ziehen.
Jedoch sollte auch hier vor einem Umbau, die Signalstärke mit einem Mobiltelefon kontrolliert werden. Bitte
beachten Sie, dass es durch Witterungseinflüsse zu Schwankungen der Signalqualität kommen kann und
auch hier ein entsprechender Probebetrieb angebracht ist. Beim Umbau der Antenne müssen die jeweilig
gültigen VDE-Vorschriften für den Antennenbau beachtet werden. Sollte ein Austausch der Antennen gegen
Antennen mit spezieller Empfangscharakteristik notwendig sein, sollte dies mit dem Funk-Fachhandel
durchgesprochen werden, um unnötige Kosten und Aufwand zu vermeiden.
Bei Einsatz und Installation von abgesetzten Antennen sind die VdS-Anforderungen zu beachten.
Beim Absetzen der Antennen vom RFW ist darauf zu achten, dass die auftretende Signaldämpfung auf der
Leitung mit berücksichtigt wird. Da dieser Dämpfungswert sehr stark vom verwendeten Kabel abhängig ist,
können folgende Werte als Richtwerte angesehen werden. Wir empfehlen die GSM Außenantennen (Art.-
Nr. 057591.10) zu verwenden.
Kabeltyp:
Die Angaben beziehen sich auf zwei oft verwendete Kabeltypen. Sollte diese Qualität nicht ausreichend sein, kann
über den einschlägigen Fachhandel entsprechendes hochwertiges Spezialkabel wie z.B. RG 219 bezogen werden.
Sprechen Sie den Einsatz dieses oder eines vergleichbaren Kabels bitte mit Ihrem örtlichen Funk-Fach-
händler ab um evtl. eine kostengünstigere Lösung zu finden oder um Kosten und Aufwand so gering wie
möglich zu halten.
Da hochwertige Antennenkabel einen sehr viel größeren Durchmesser besitzen als Standardkabel, sind
spezielle Verlagehinweise und Installationsrichtlinien zu berücksichtigen. Beachten Sie weiter, dass
entsprechende Anschlusselemente /Adapter eingesetzt werden müssen.
5.2.2
Verwendung von abgesetzten Antennen

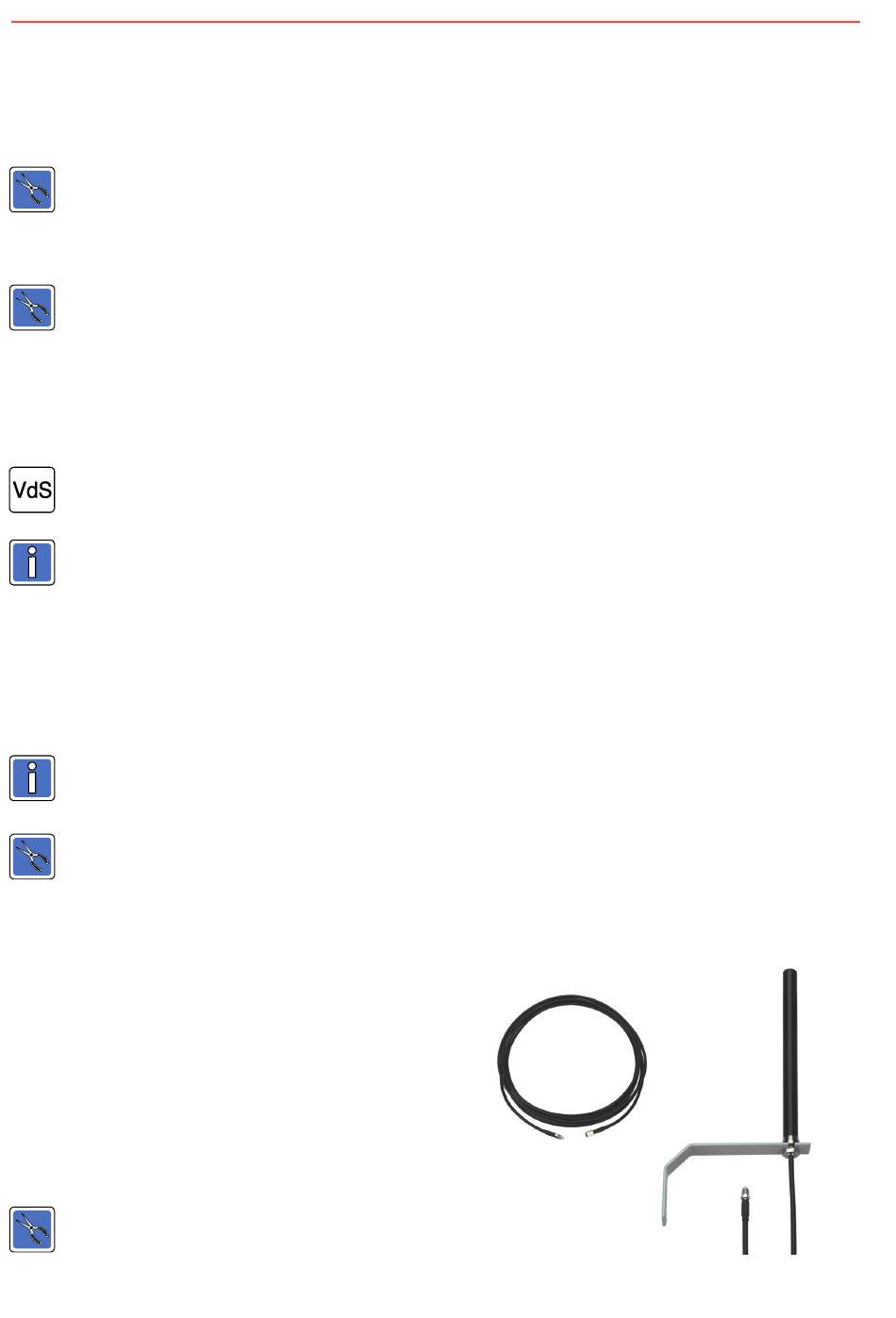

Die GSM Außenantenne (Art.-Nr. 057591.10) besitzt ein 5 m
langes Antennen-Anschlusskabel, welches nicht gekürzt werden
darf. Falls das Antennen-Anschlusskabel verlängert werden
muss, steht ein GSM-Kabel (Art.-Nr. 057592.10) mit weiteren 5 m
zur Verfügung.
Der abgesetzten Antenne liegt ein Kabeladapter mit Montagewin-
kel bei. Der Kabeladapter erlaubt den Anschluss des Antennen-
steckers (SMA) auf die Eingangsbuchse des GSM Terminals
(MMCX), gleichzeitig erfolgt eine mechanische Fixierung der
Steckverbindung.
Bei Verwendung von zwei abgesetzten GSM Außenantennen empfehlen wir
diese im Abstand von mindestens 30 cm Abstand oder mehr nebeneinander zu
montieren, dabei sind die örtlichen Gegebenheiten zu beachten.
RG 58 CU:
RG 213 / US 100:
Installationsanleitung RFW-4000 GSM/GPRS/4G
Dämpfung: 54,8 dB / 100 m (bei 1000 MHz)
Dämpfung: 24,2 dB / 100 m (bei 1000 MHz)
