Übersicht RFW-4000 GSM/GPRS/4G
3.1

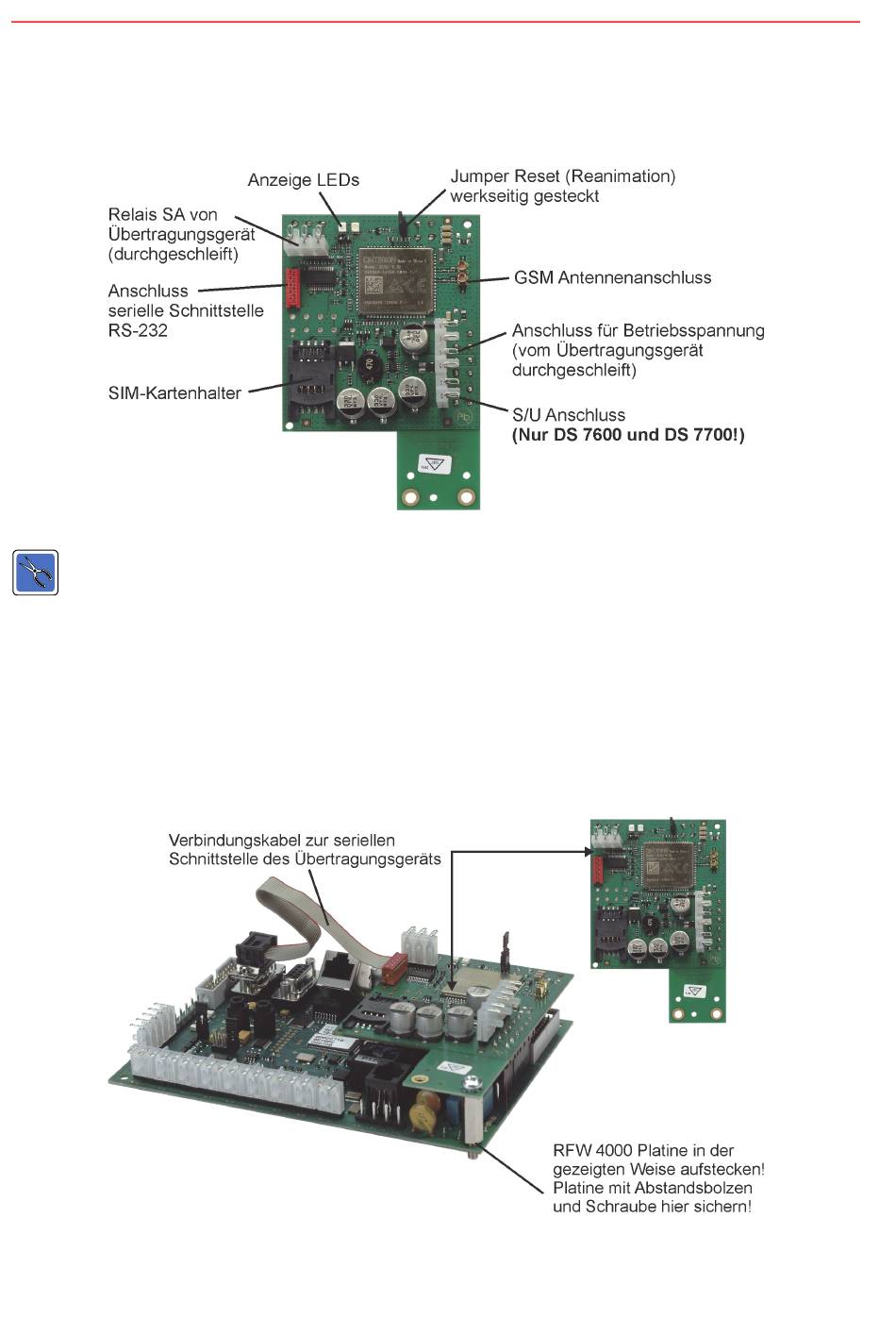

Platine RFW-4000
Nur beim DS 7600 und DS 7700 wird der Scharf/Unscharf Anschluss (S/U Anschluss) vom Übertragungs-
gerät durchgeschleift und darf mit der auf der Rechnerplatine vorhandenen Kurzschlussbrücke beschaltet
werden.
Beim DS 6700 und DS 6750 muss dieser Anschluss frei bleiben, da sich der S/U Anschluss an anderer
Stelle befindet!
3.2
Montageübersicht
Die Abbildung zeigt das Übertragungsgerät mit aufgesetzter RFW-4000 Platine. Die RFW-4000 Platine muss an der
gezeigten Position auf die Platine des Übertragungsgeräts aufgesteckt werden. Achten Sie auf einen korrekten Sitz
aller Steckverbindungen.
Installationsanleitung RFW-4000 GSM/GPRS/4G
