1.3 Beschreibung
Das Gerät kann ist als Ausführung für die DIN-Schiene oder als
Wand-/Tischmodell bestellt werden.
Der iServer ist ein unabhängiger Ethernet-Server zur Anbindung von Geräten
mit einer seriellen Schnittstelle an ein Netzwerk mit TCP/IP-Protokoll. Der ist
mit einer Ethernet- und einer RS-232/485/422-Schnittstelle ausgestattet.
Die Standardmerkmale sind:
• Netzwerk-Konnektivität über Standard Web-Browser, TCP-Verbindungen,
httpget (MS-DOS-Programm) und Telnet
• Installation über RS-232/485/422 seriellen Port.
• TCP/IP-Datenübertragung von der seriellen RS-232/485/422-Schnittstelle
aus über integrierten Socket-Server.
• Standard-Homepage oder anpassebare Webseiten für OEM-
Anwendungen.

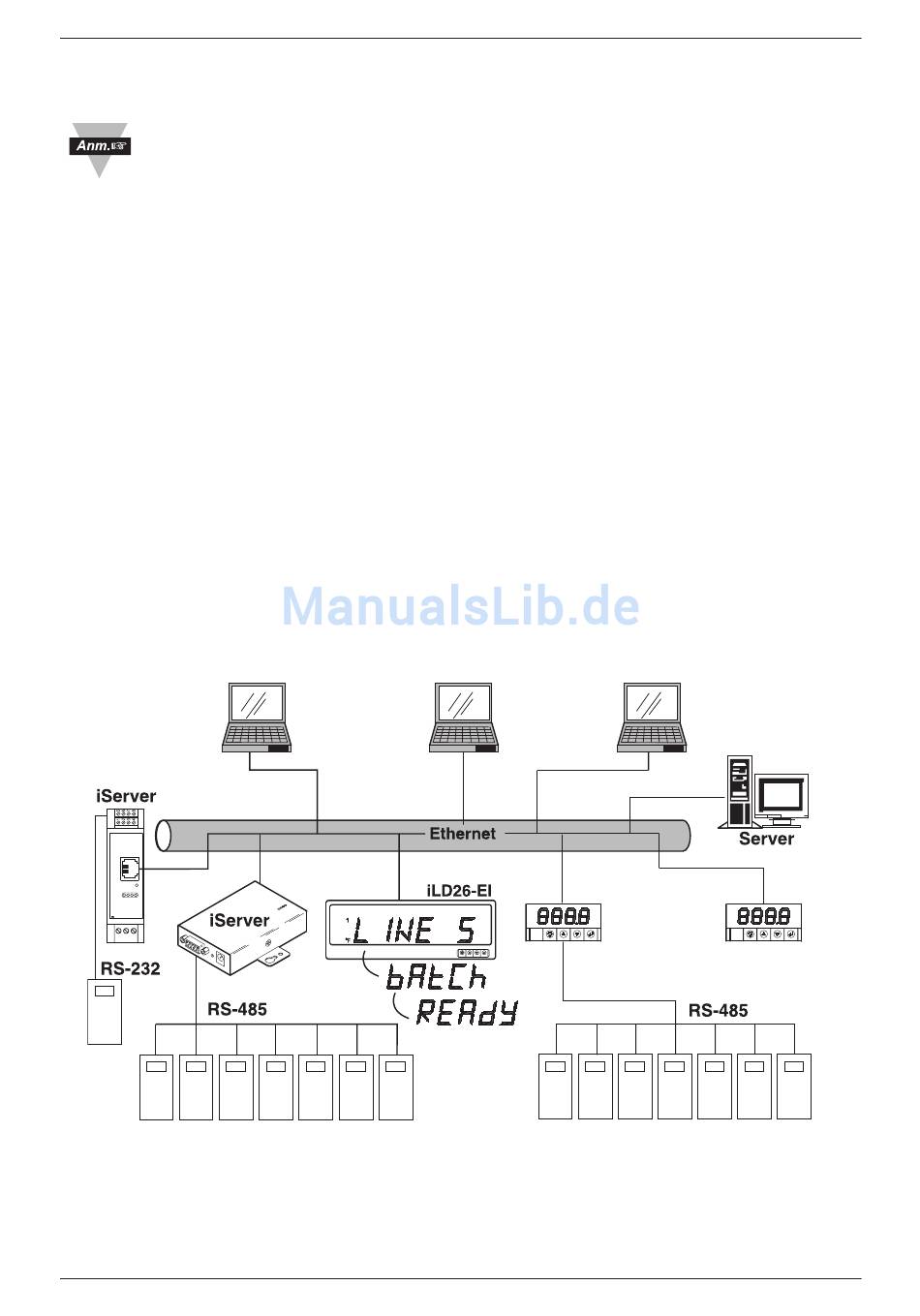

Das folgende Beispiel zeigt den Netzwerkanschluss des Gerätes mit serieller
Schnittstelle über den iServer:
COMPUTER
(Com-Port-
Redirector)
COMMUNICATIONS
ETHERNET
RESET
RX TX ON COL
DC POWER IN
+
-
N/C
SPS, CNC, Prozessregler, usw.
Abbildung 1.1 Zugriff auf Geräte über das Ethernet
GH260-M2541
Computer
(normaler
Web-Browser)
SPS, CNC, Prozessregler, usw.
EIS-2B, EIS-W
COMPUTER
(Telnet oder
TCP/IP-fähige
Programme)
iSerie-Regler
mit
integrierter
Ethernet-
schnittstelle
und Webserver
9
