2.3 Komponenten der iServers
SERIAL
RS-232 / RS-485 / RS-422
DB9-
Anschluss

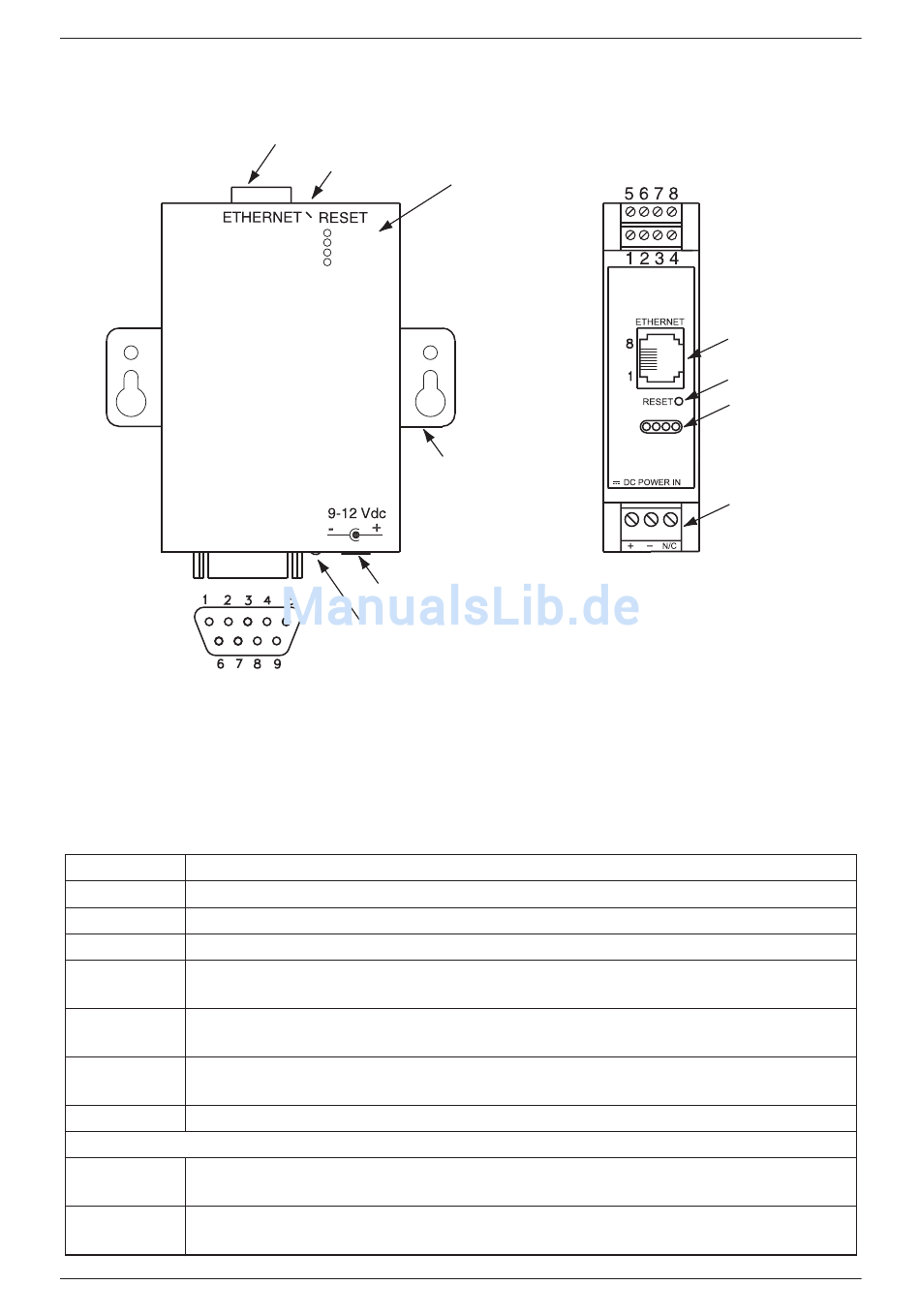

Abbildung 2.5 Komponenten des iServers
Tabelle 2.1 Komponenten des iServers
Seriell
DB9-Stecker (DTE-Konfiguration) für RS232-/RS422-/RS485-Anschluss
ETHERNET
RJ45-Schnittstelle für 10BASE-T-Anschluss
RESET
Taste: Zum Zurücksetzen des iServers.
ACTIVITY
LED rot, blinkend: Zeigt Netzwerkaktivitäten an (Empfang/Senden von Paketen).
NET LINK
LED grün, leuchtet: Leuchtet, wenn das Gerät an das Netzwerk angeschlossen
ist.
TX
LED gelb, blinkend: Zeigt an, dass an der seriellen Schnittstelle Daten gesendet
werden.
RX
LED grün, blinkend: Zeigt an, dass an der serielle Schnittstelle Daten empfangen
werden.
POWER
LED grün, leuchtet: Zeigt an, dass die Versorgungsspannnung anliegt.
DC-Anschluss:
+
Der Pluspol liegt auf dem Innenleiter der Netzteilbuchse (Mittelkontakt am Gerät,
W-Version).
-
Der Minuspol liegt auf dem Außenleiter der Netzteilbuchse (Außenkontakt am
Gerät, W-Version).
GH260-M2541
RJ45-Buchse
Reset-Taste
ACTIVITY
NETWORK LINK
TX-TRANSMIT
RX-RECEIVE
Montagelaschen
Versorgungsspannung
Betriebsanzeige
LEDs
EIS-2B, EIS-W
(2) 4-polige
Steckverbinder
RJ45-Buchse
Reset-Taster
LEDs
RX TX LINK ACT
Versorgungs-
spannung
