4.10 Tunneling-Funktion (Remote Access)

Tunneln bedeutet in diesem Zusammenhang, Daten zwischen zwei Punkten
über eine private Verbindung in einem internen oder öffentlichen Netzwerk zu
übertragen. Dieses Netzwerk kann ein Ethernet-LAN, ein WAN oder das
Internet sein. Der iServer ermöglicht eine Verbindung zwischen einem Gerät
mit einer seriellen Schnittstelle und einem PC oder zwischen zwei seriellen
Geräten. Diese Verbindung wird über ein bestehendes Netzwerk hergestellt,
nicht über eine eigene Schnittstellenleitung.
Heute werden die verschiedensten Geräte über eine serielle Schnittstelle an
einen PC angeschlossen, zum Beispiel Sensoren, Messaufnehmer, SPS,
Kartenleser, Zugangsalarme, Barcode-Scanner, Datenlogger, Videokameras,
Geldautomaten, Zeiterfassungsterminals, Medizingeräte, elektronische
Anzeigentafeln und viele andere. Diese Geräte können über den iServer für
Ausgabe, Einstellung, Bedienung und Verwaltung in Ethernet-Netzwerke
(TCP/IP-Protokoll) eingebunden werden. Zwei beliebige iServer können
mittels TCP/IP-Protokoll über Ethernet-LAN, WAN und Internet miteinander
kommunizieren. Die beiden beteiligten seriellen Geräte sind an iServer
angeschlossen und können ebenfalls bidirektional über das Netzwerk Daten
austauschen. Diese Funktionalität wird als Tunneling oder Tunnelfunktion
bezeichnet. Die Abbildungen 4.23 und 4.24 zeigen zwei Beispiele.
Externer iServer
mit IP-Adresse
192.168.1.50
RS232
seriell
Serielles Gerät
Externer
iServer
Serielles
Gerät
(extern)

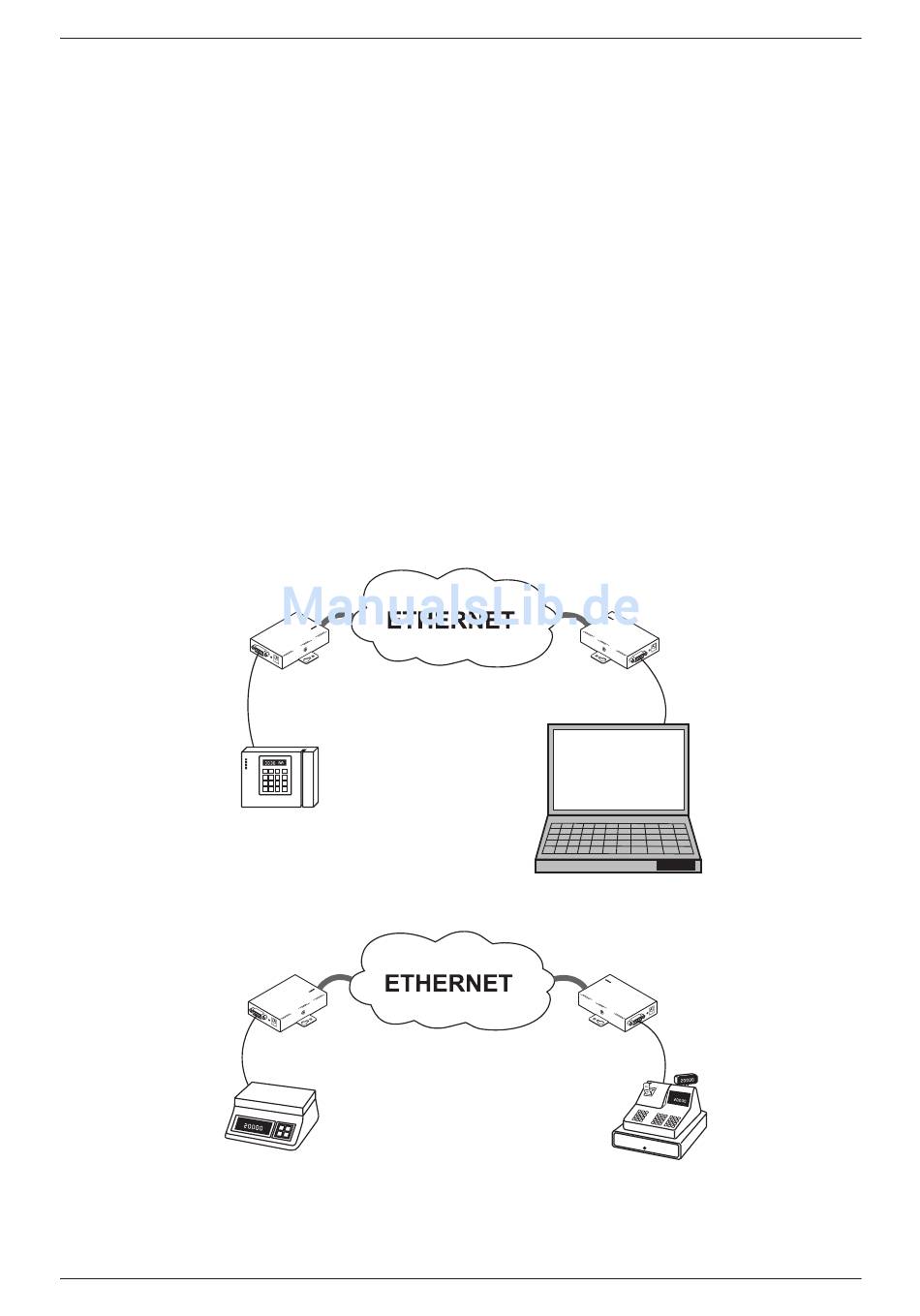

Abbildung 4.24 Kommunikation zwischen zwei Geräten
Für die Tunnelfunktion sind entsprechende Einstellungen an den beiden
iServern erforderlich.
GH260-M2541
TCP/IP
Original-
Gerätekabel

Abbildung 4.23 Serielle Tunnelfunktion

Serielle Verbindung
Lokaler iServer
mit IP-Adresse
TCP/IP
192.168.1.49
Nullmodem- RS232
kabel seriell
Die Anwendungs-
software des seriellen
Gerätes initiiert die
Kommunikation mit dem
externen seriellen Gerät.
Lokaler
iServer
Serielle Verbindung
EIS-2B, EIS-W
Serielles
Gerät
(lokal)
47
