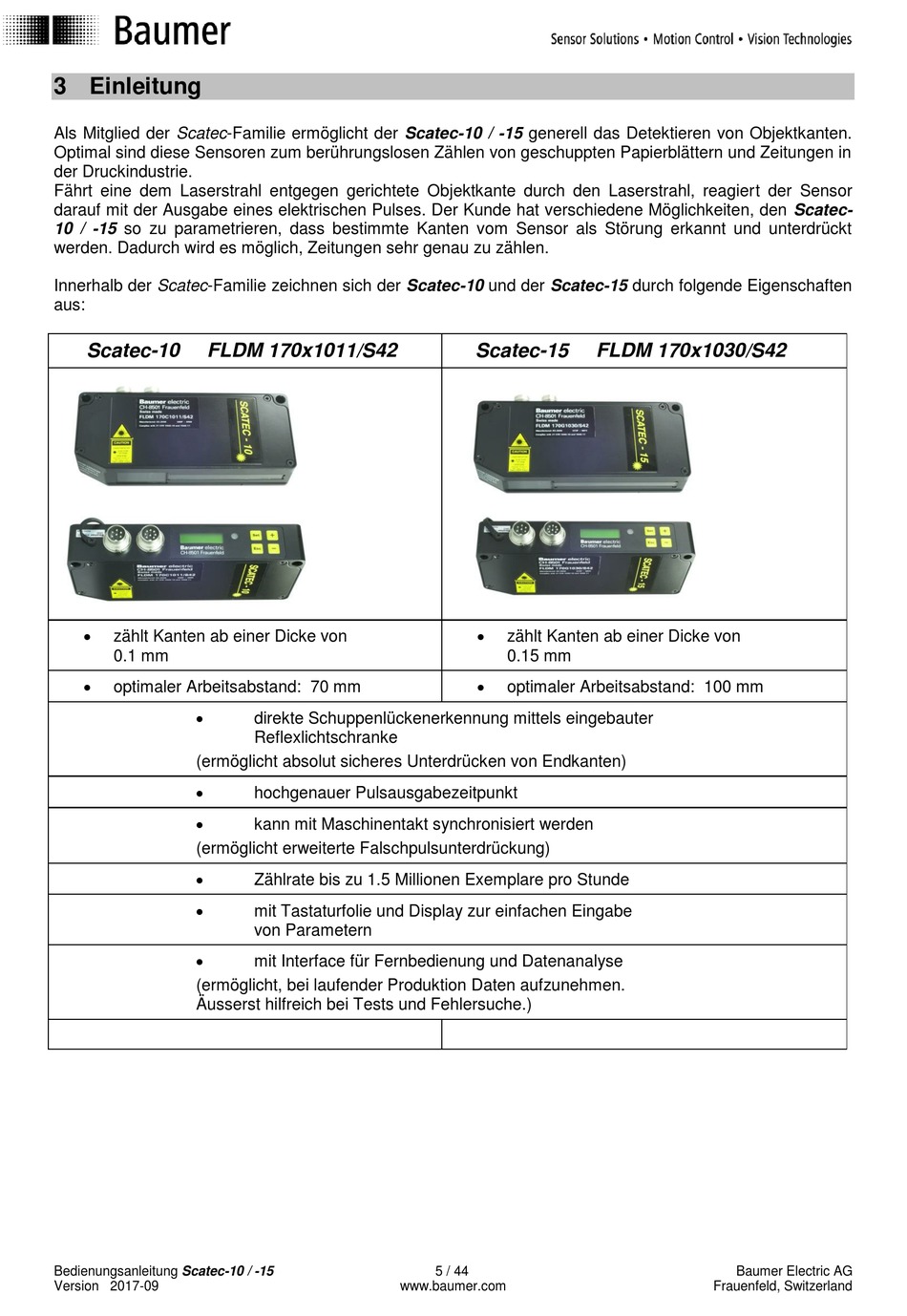

3 Einleitung

Als Mitglied der Scatec-Familie ermöglicht der Scatec-10 / -15 generell das Detektieren von Objektkanten.
Optimal sind diese Sensoren zum berührungslosen Zählen von geschuppten Papierblättern und Zeitungen in
der Druckindustrie.
Fährt eine dem Laserstrahl entgegen gerichtete Objektkante durch den Laserstrahl, reagiert der Sensor
darauf mit der Ausgabe eines elektrischen Pulses. Der Kunde hat verschiedene Möglichkeiten, den Scatec-
10 / -15 so zu parametrieren, dass bestimmte Kanten vom Sensor als Störung erkannt und unterdrückt
werden. Dadurch wird es möglich, Zeitungen sehr genau zu zählen.
Innerhalb der Scatec-Familie zeichnen sich der Scatec-10 und der Scatec-15 durch folgende Eigenschaften
aus:
Scatec-10 FLDM 170x1011/S42

zählt Kanten ab einer Dicke von
0.1 mm

optimaler Arbeitsabstand: 70 mm

(ermöglicht absolut sicheres Unterdrücken von Endkanten)


(ermöglicht erweiterte Falschpulsunterdrückung)



(ermöglicht, bei laufender Produktion Daten aufzunehmen.
Äusserst hilfreich bei Tests und Fehlersuche.)
Bedienungsanleitung Scatec-10 / -15
Version 2017-09
direkte Schuppenlückenerkennung mittels eingebauter
Reflexlichtschranke
hochgenauer Pulsausgabezeitpunkt
kann mit Maschinentakt synchronisiert werden
Zählrate bis zu 1.5 Millionen Exemplare pro Stunde
mit Tastaturfolie und Display zur einfachen Eingabe
von Parametern
mit Interface für Fernbedienung und Datenanalyse
www.baumer.com
Scatec-15 FLDM 170x1030/S42

zählt Kanten ab einer Dicke von
0.15 mm

optimaler Arbeitsabstand: 100 mm
