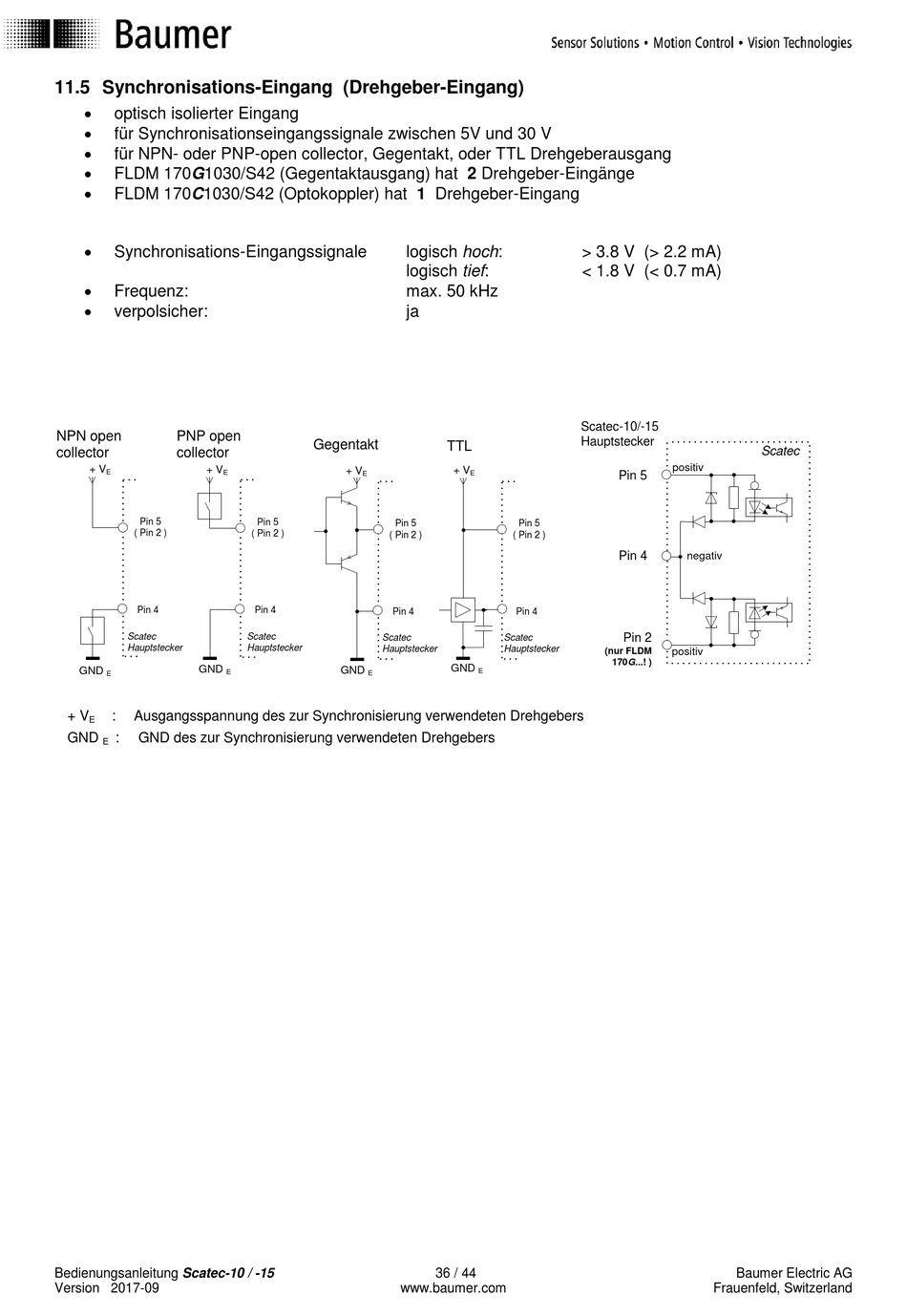

11.5 Synchronisations-Eingang (Drehgeber-Eingang)

optisch isolierter Eingang

für Synchronisationseingangssignale zwischen 5V und 30 V

für NPN- oder PNP-open collector, Gegentakt, oder TTL Drehgeberausgang

FLDM 170G1030/S42 (Gegentaktausgang) hat 2 Drehgeber-Eingänge

FLDM 170C1030/S42 (Optokoppler) hat 1 Drehgeber-Eingang

Synchronisations-Eingangssignale

Frequenz:

verpolsicher:
NPN open PNP open
collector collector
+ V + V
E
E
Pin 5
( Pin 2 )
Pin 4
Scatec
Hauptstecker
GND
GND
E
+ V : Ausgangsspannung des zur Synchronisierung verwendeten Drehgebers
E
GND : GND des zur Synchronisierung verwendeten Drehgebers
E
Bedienungsanleitung Scatec-10 / -15
Version 2017-09
Gegentakt
+ V
E
Pin 5
Pin 5
( Pin 2 )
( Pin 2 )
Pin 4
Pin 4
Scatec
Scatec
Hauptstecker
Hauptstecker
GND
E
E
logisch hoch:
logisch tief:
max. 50 kHz
ja
TTL
+ V
E
Pin 5
( Pin 2 )
Pin 4
Scatec
Hauptstecker
GND
E
36 / 44
www.baumer.com
> 3.8 V (> 2.2 mA)
< 1.8 V (< 0.7 mA)
Scatec-10/-15
Hauptstecker
positiv
Pin 5
Pin 4
negativ
Pin 2
(nur FLDM positiv
170G...! )
