C13:
Eingabewert:
Beschreibung:
Hinweise:

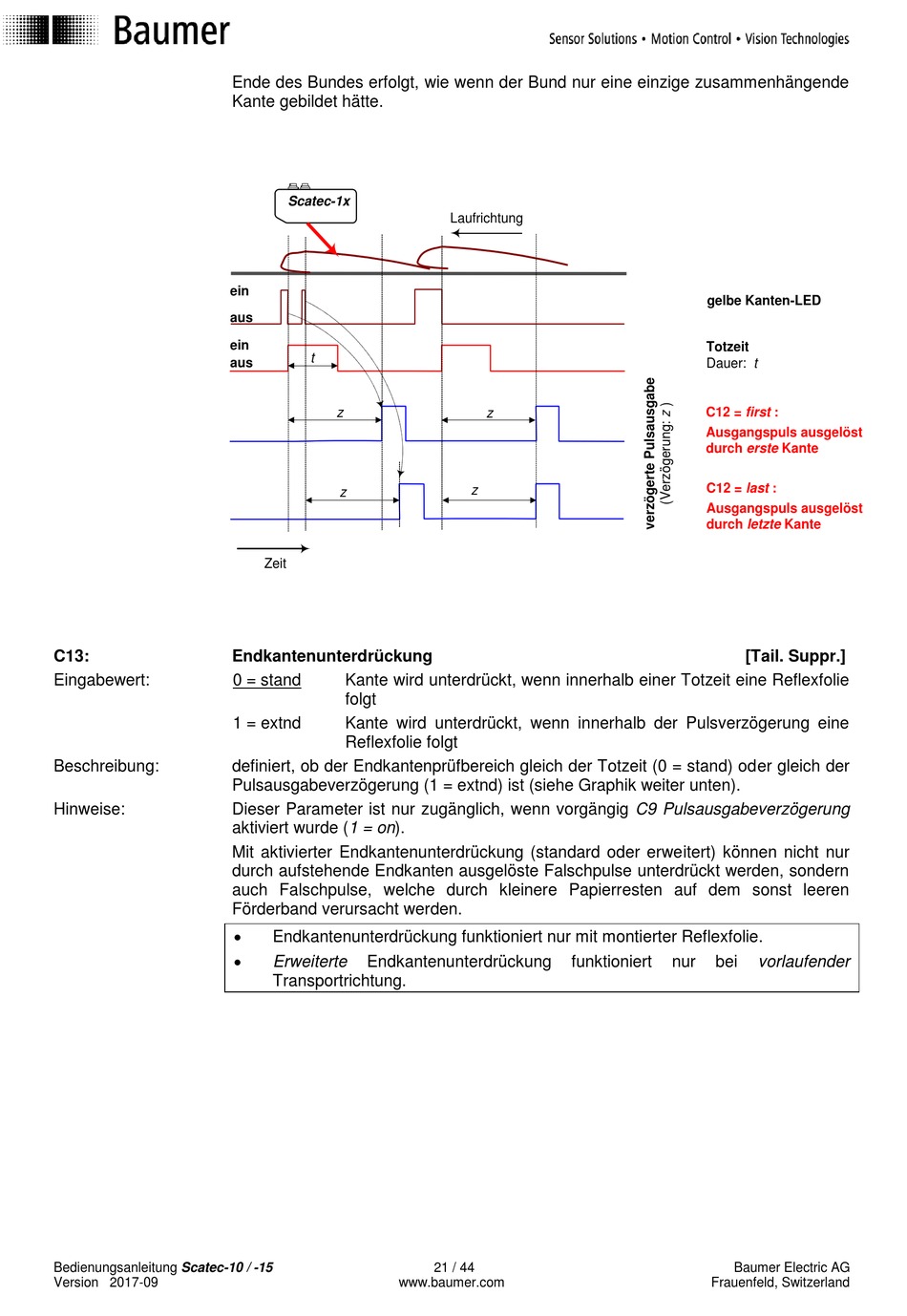

Bedienungsanleitung Scatec-10 / -15
Version 2017-09
Ende des Bundes erfolgt, wie wenn der Bund nur eine einzige zusammenhängende
Kante gebildet hätte.
Scatec-1x
ein
aus
ein
t
aus
z
z
Zeit
Endkantenunterdrückung
0 = stand
Kante wird unterdrückt, wenn innerhalb einer Totzeit eine Reflexfolie
folgt
1 = extnd
Kante wird unterdrückt, wenn innerhalb der Pulsverzögerung eine
Reflexfolie folgt
definiert, ob der Endkantenprüfbereich gleich der Totzeit (0 = stand) oder gleich der
Pulsausgabeverzögerung (1 = extnd) ist (siehe Graphik weiter unten).
Dieser Parameter ist nur zugänglich, wenn vorgängig C9 Pulsausgabeverzögerung
aktiviert wurde (1 = on).
Mit aktivierter Endkantenunterdrückung (standard oder erweitert) können nicht nur
durch aufstehende Endkanten ausgelöste Falschpulse unterdrückt werden, sondern
auch Falschpulse, welche durch kleinere Papierresten auf dem sonst leeren
Förderband verursacht werden.
Endkantenunterdrückung funktioniert nur mit montierter Reflexfolie.
Erweiterte
Endkantenunterdrückung
Transportrichtung.
www.baumer.com
Laufrichtung
z
z
funktioniert
21 / 44
gelbe Kanten-LED
Totzeit
Dauer: t
C12 = first :
Ausgangspuls ausgelöst
durch erste Kante
C12 = last :
Ausgangspuls ausgelöst
durch letzte Kante
[Tail. Suppr.]
nur
bei
vorlaufender
Baumer Electric AG
Frauenfeld, Switzerland
