Bedienungsanleitung Scatec-10 / -15
Version 2017-09
Empfindlichkeitsmodus
0 = stand
standard
1 = custm
kundenspezifisch
definiert, ob eine der im Menü C16 gewählten Standardempfindlichkeiten aktiviert
werden soll oder ob der Anwender die Empfindlichkeit selber nachfolgend in Menü
C17 und C18 definieren will.
Von einer Standard-Empfindlichkeit soll nur abgewichen werden, wenn die Signale
mit der Anwendungssoftware ScaDiag kontrolliert werden können!
Empfindlichkeitsstufe
01 = high
höchste Empfindlichkeit
02 = mid
mittlere Empfindlichkeit
03 = low
tiefe Empfindlichkeit
04 = v. low
sehr tiefe Empfindlichkeit
definiert, mit welcher Standard-Empfindlichkeitsstufe gearbeitet wird.
Dieser
Parameter
Empfindlichkeitsmodus Standard-Empfindlichkeit (C15=0) aktiviert wurde.
Wird der Scatec-10 auf die höchste Empfindlichkeit eingestellt, werden damit in
einem Abstand von 68mm – 72mm 0.1mm dicke Blätter erkannt, während der
Scatec-15 auf der höchsten Empfindlichkeit Kanten mit einer Dicke von 0.15mm in
einem Abstand von 97mm - 103mm erkennt. Bei der höchsten Empfindlichkeit
können jedoch starke Wellen oder Falten im Papier schneller zu Falschpulsen
führen. Sind die zu detektierenden Kanten dick genug, so kann die Empfindlichkeit
auf allfällige Störstellen durch Reduktion der Sensor-Empfindlichkeit verringert
werden, während die eigentlichen Kanten immer noch erkannt werden. Beachte,
dass die Empfindlichkeit abhängt von der Arbeitsdistanz. Siehe die entsprechenden
Kurven im Abschnitt 11.7 Anwendungsspezifische Daten.

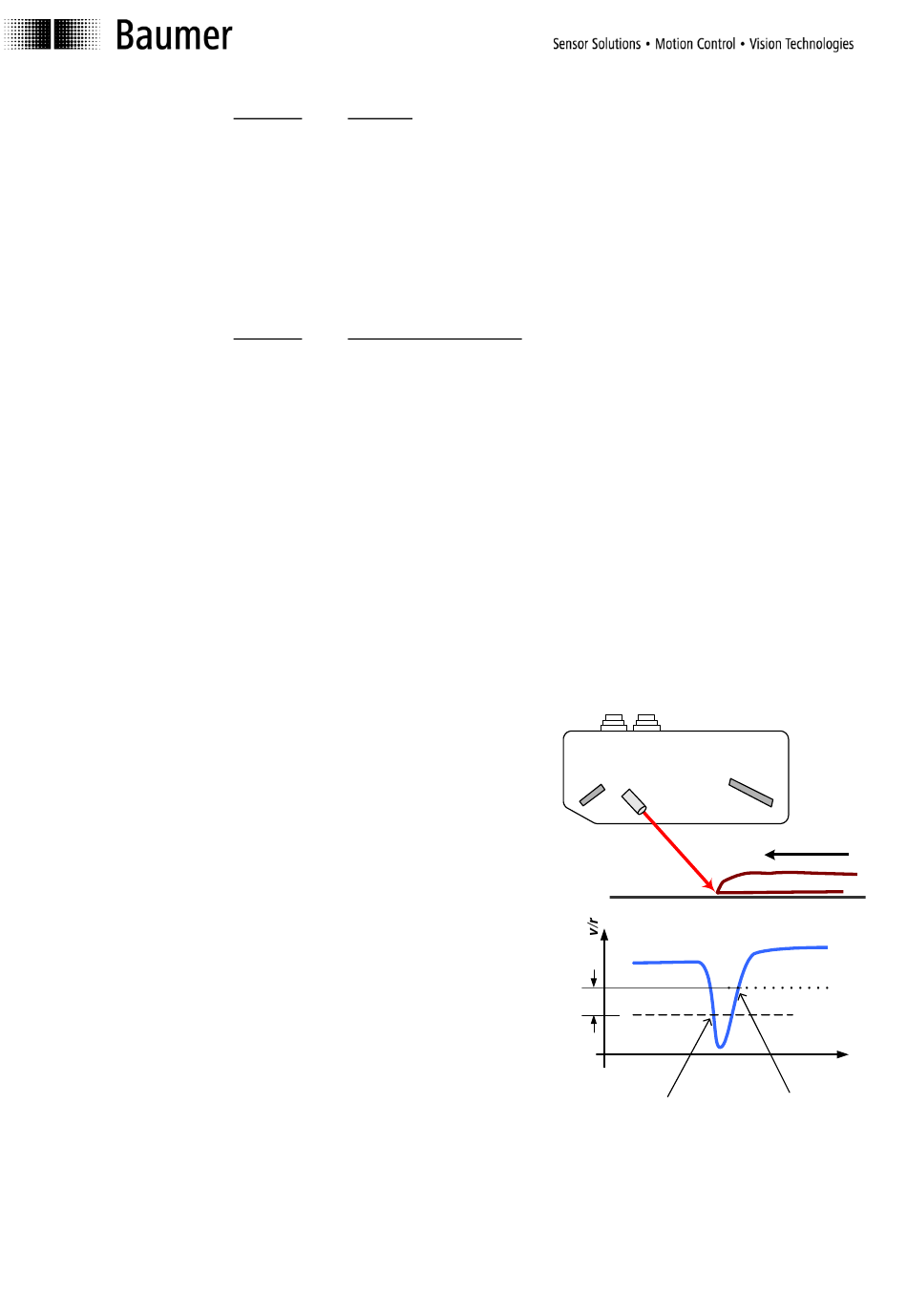

Schwelle
[Threshold]
20 bis 799 in Schritten von 1
definiert den Wert des analogen Signals
v/r, dessen Unterschreitung den Beginn
einer Kante definiert.
Dieser Parameter ist nur zugänglich,
wenn
vorgängig
Empfindlichkeitsmodus auf 1 = custm
gesetzt wurde.
Hysterese
[Sens. Hyster.]
1 bis 499 in Schritten von 1
definiert, um wie viel das analoge Signals
v/r über die Schwelle ansteigen muss,
um das Ende einer Kante auszulösen.
Dieser Parameter ist nur zugänglich,
wenn
vorgängig
Empfindlichkeitsmodus auf 1 = custm
gesetzt wurde.
www.baumer.com
ist
nur
zugänglich,
R
C15
C15
24 / 44
[Sensvty Mode]
[Sensvt Settg]
wenn
vorgängig
Scatec-1x
V
Laser
Hysterese
Kantenbeginn
Baumer Electric AG
Frauenfeld, Switzerland
unter
C15
Schwelle
Zeit
Kantenende
