Magnetbeslag

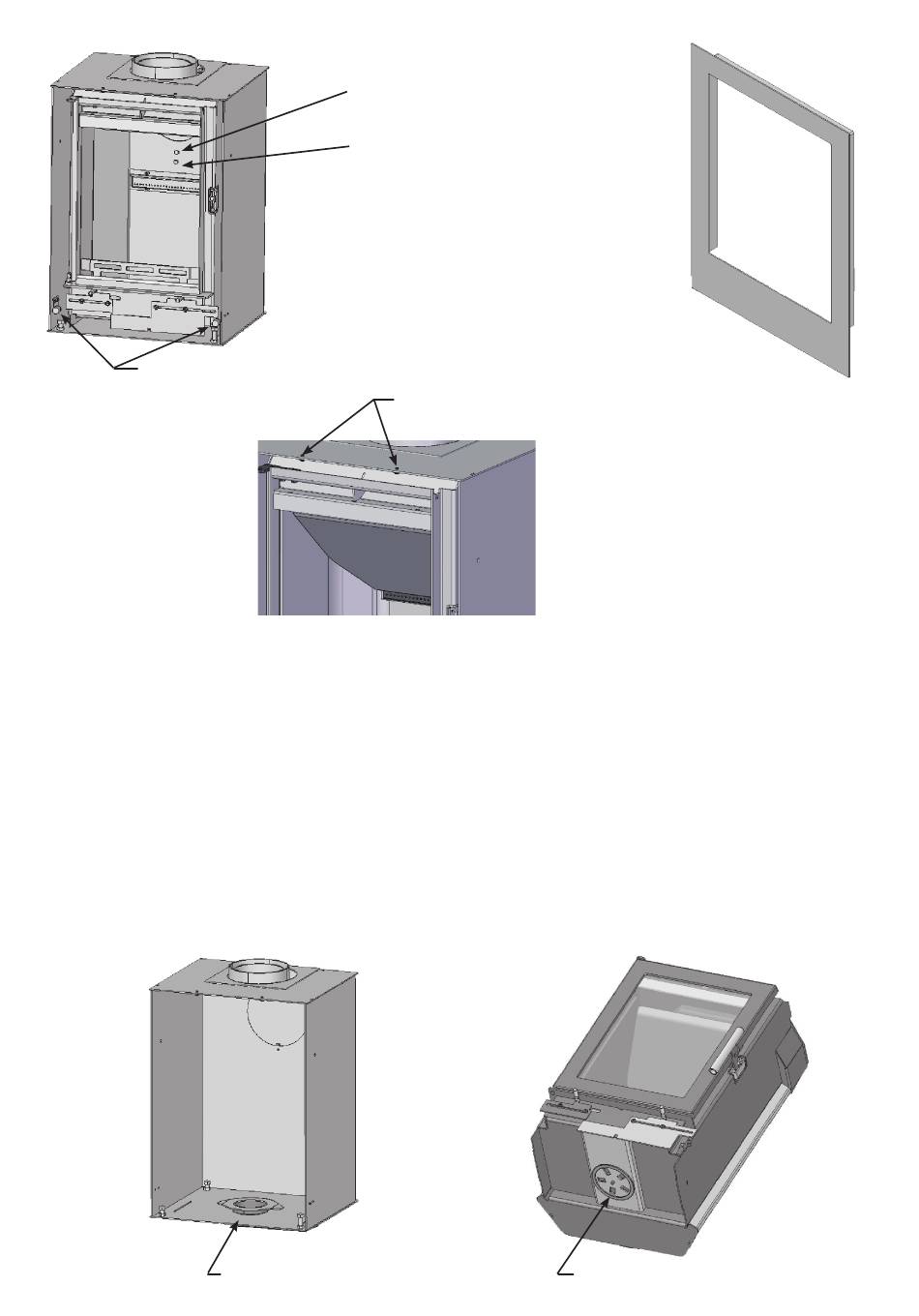

2.4 Einsatz des Zuluftstutzens
1. Zunächst ist das perforierte, runde Stück aus
dem Kassettenboden herauszuschlagen.
2. Danach wird dort der mitgelieferte Stutzen
eingesetzt (s. Abb.).
3. Die Dichtungsschnur ist wie gezeigt unter die
Zuluftkassette zu setzen.
Schraube zum Eindrehen
in die Konvektionskassette
Schraube zum Eindrehen als
Gegenhalt an der Kassette.
Zuluftstutzen
Schrauben zum Befestigen
des Frontrahmens
4. Den Ofen wie o. a. in die Konvektionskassette
setzen und den Zuluftstutzen mittels der bei-
den Federn nach oben drücken. Sie dienen
dazu, den Stutzen an seinem Platz zu halten.
5. Es empfiehlt sich, zuvor die Klappe für die Se-
kundärluft abzunehmen.
Frontrahme
Dichtungsschnur
9
