Warnung: Bei Festinstallationen muss der rc_randomdot mit vier Maschinenschrauben M4 x 10 8,8
montiert werden, die mit einem Drehmoment von 2,4 Nm angezogen werden. Die Schrauben müssen
Tuflok-beschichtet oder mit Schraubensicherungskleber gesichert sein. Verwenden Sie keine hochfesten
Schrauben.
Warnung: Der mitgelieferte Montagewinkel ist nicht für dynamische Roboteranwendungen geeignet. Es
liegt in der Verantwortung des Kunden, für eine adäquate Befestigung des rc_randomdot zu sorgen.
Je nach Arbeitsabstand kann es erforderlich sein, den Projektor nach unten zu neigen, um das gesamte
Sichtfeld des rc_visard abzudecken. Zum Einstellen der Neigung werden die Schrauben gelöst, mit denen
der rc_randomdot an der Montagehalterung befestigt ist, der gewünschte Winkel eingestellt, und die Schrau-
ben erneut mit 2,4 Nm angezogen. TufLok Schrauben können eine begrenzte Anzahl von Zyklen geöffnet und
wieder angezogen werden. Schrauben die mit Schraubensicherungskleber gesichert waren müssen ausge-
tauscht werden.

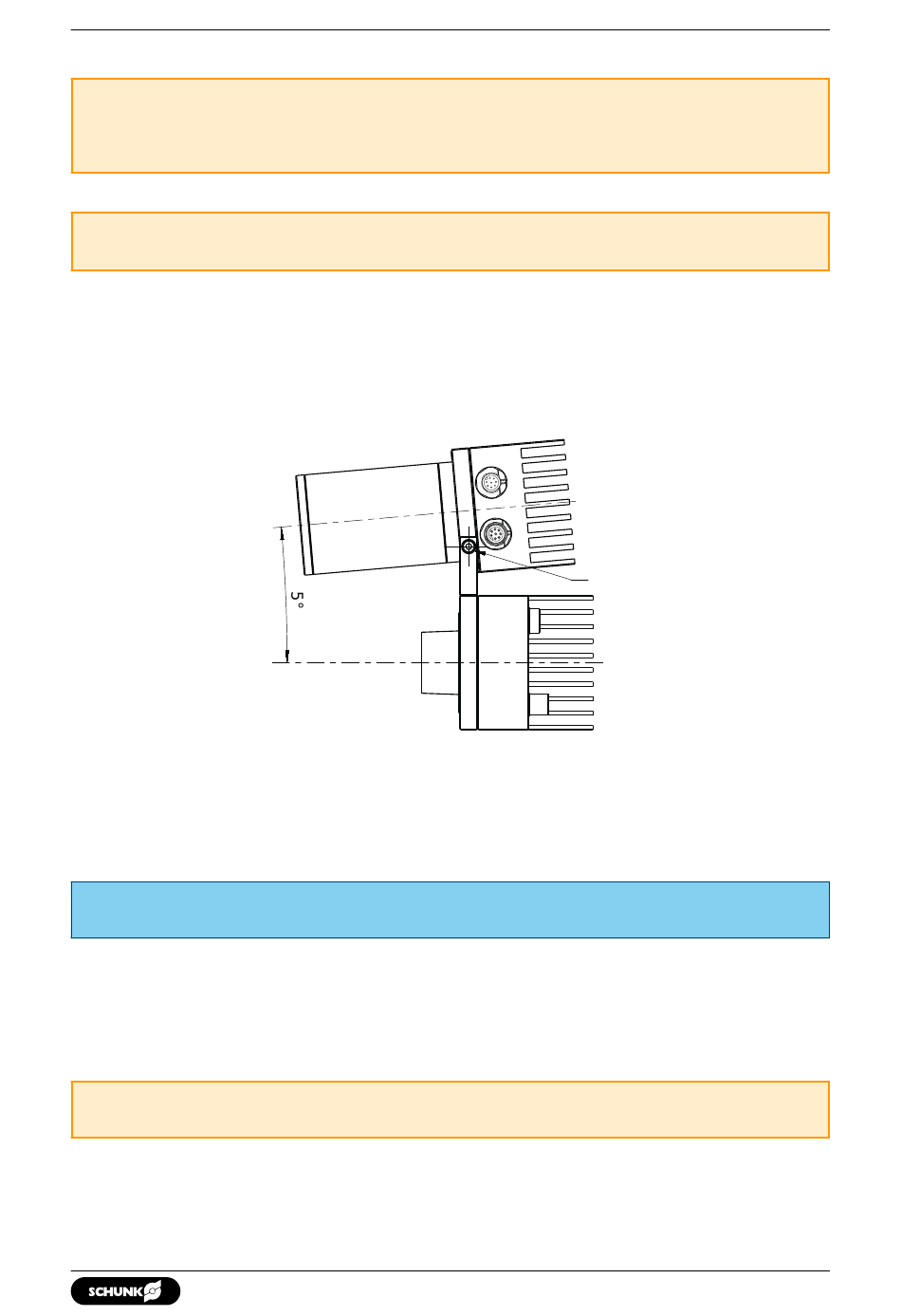

Abb. 4.2: Einstellung des gewünschten Neigungswinkels zwischen rc_randomdot und rc_visard

4.2 Einschalten

Bemerkung: Alle M12-Steckverbinder sowohl am rc_visard als auch am rc_randomdot müssen vor dem
Einschalten der Spannungsversorgung vollständig gesteckt und gesichert sein.
Nachdem das System an die Stromversorgung angeschlossen wurde, sollten die LEDs auf der Vorderseite
des rc_randomdot und rc_visard sofort aufleuchten. Während des Bootvorgangs des rc_visard wird seine
LED die Farbe wechseln und schließlich grün werden. Dies signalisiert, dass alle Prozesse erfolgreich gest-
artet wurden. Die Status-LED des rc_randomdot sollte sofort grün leuchten. Der rc_randomdot blitzt während
des Bootvorgangs mehrmals auf.
Warnung:
Während der Inbetriebnahme und des Betriebs zu keinem Zeitpunkt in die Linse des
rc_randomdot oder in den Lichtstrahl schauen.
Zur Fehlersuche beim Bootvorgang und zur Netzwerkverbindung des rc_visard lesen Sie bitte die Dokumen-
tation des rc_visard unter https://doc.rc-visard.com/latest/en/troubleshooting.html#led-colors.
0.9 | rc_randomdot | Montage- und Betriebsanleitung | de | 1469374
Kapitel 4. Installation
Drehpunkt
