3 Hardware-Spezifikation
Bemerkung: Die folgenden Hardware-Spezifikationen dienen als allgemeine Referenz; es können Unter-
schiede zum Produkt bestehen.

3.1 Umfang der Lieferung

Der Standard Lieferumfang für einen rc_randomdot umfasst den rc_randomdot Projektor, die Montagehal-
terung und 4 Schrauben, ein 30 cm langes Kabel zum Anschluss des rc_randomdot an den rc_visard und
eine Schnellstartanleitung. Das vollständige Handbuch ist in digitaler Form unter
documentation verfügbar.

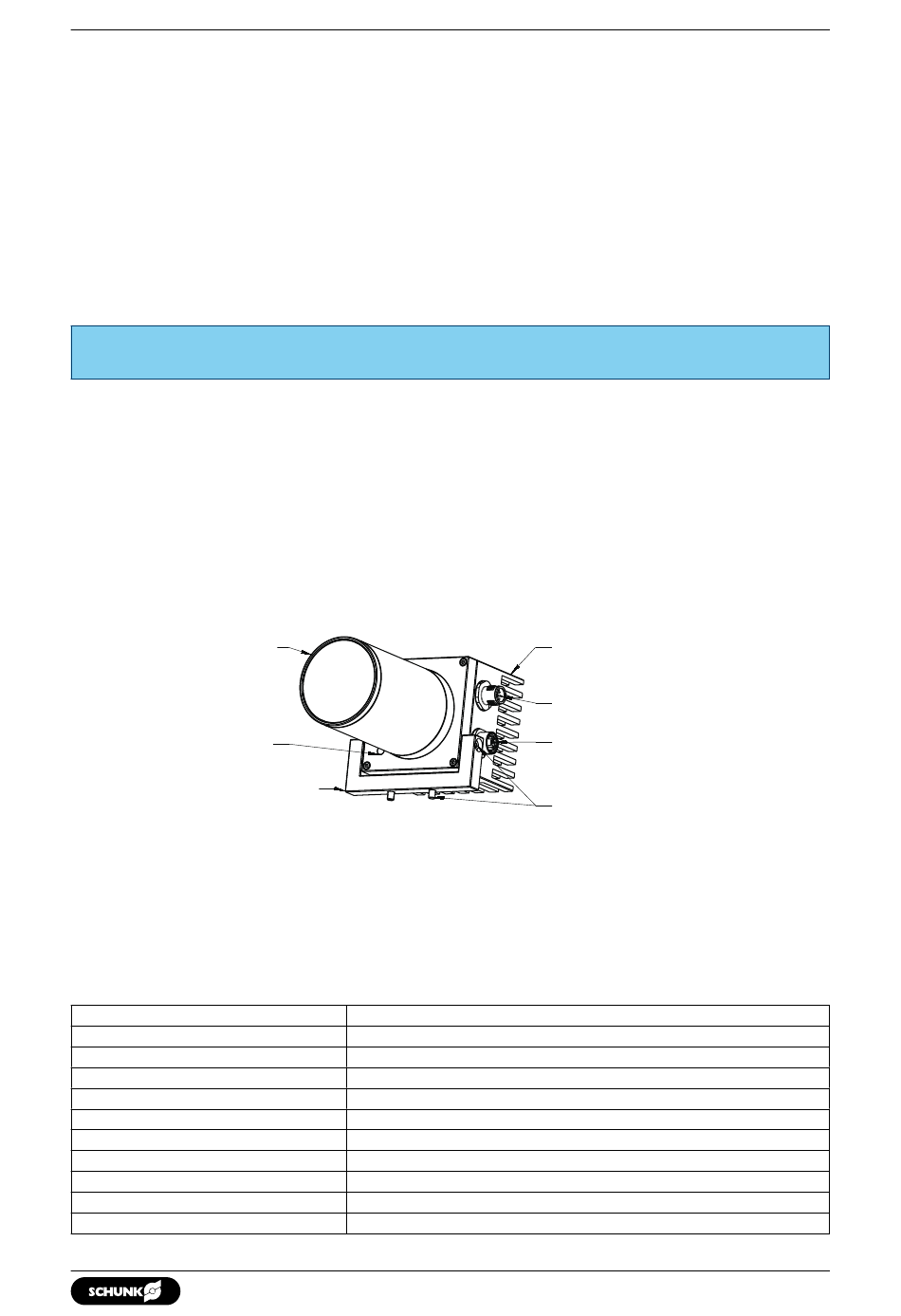

Das folgende Bild zeigt die wichtigen Teile des rc_randomdot, auf die später in der Dokumentation verwiesen
wird.
Objektivabdeckung
Status LED
Montagewinkel
3.2 Technische Spezifikation
Beleuchtungsmodus
Wellenlänge
Arbeitsabstand
Projektionsfeld
Objektiv (C-Mount)
Objektiv Typ
Netzteil
Steckverbinder
Größe (B x H x L)
Gewicht
0.9 | rc_randomdot | Montage- und Betriebsanleitung | de | 1469374
rc_visard
Abb. 3.1: Teilebeschreibung
Tab. 3.1: Technische Daten für den rc_randomdot White
rc_randomdot
Stroboskop
Weiß (5500 K)
500 mm bis 3000 mm
62° x 48° (Diagonale 75°)
1", 12 mm, f min 1:1,4
VS Technology VS-1214H1
24 V (22 V bis 29 V), 44 W (68 W einschließlich rc_visard)
M12, 8-polig, A-codiert
70 mm x 70 mm x 152 mm
~ 660 g
Kapitel 3. Hardware-Spezifikation
http://www.roboception.com/
Kühlrippen
Power Stecker
rc_visard Stecker
4x DIN 912 M4x10
