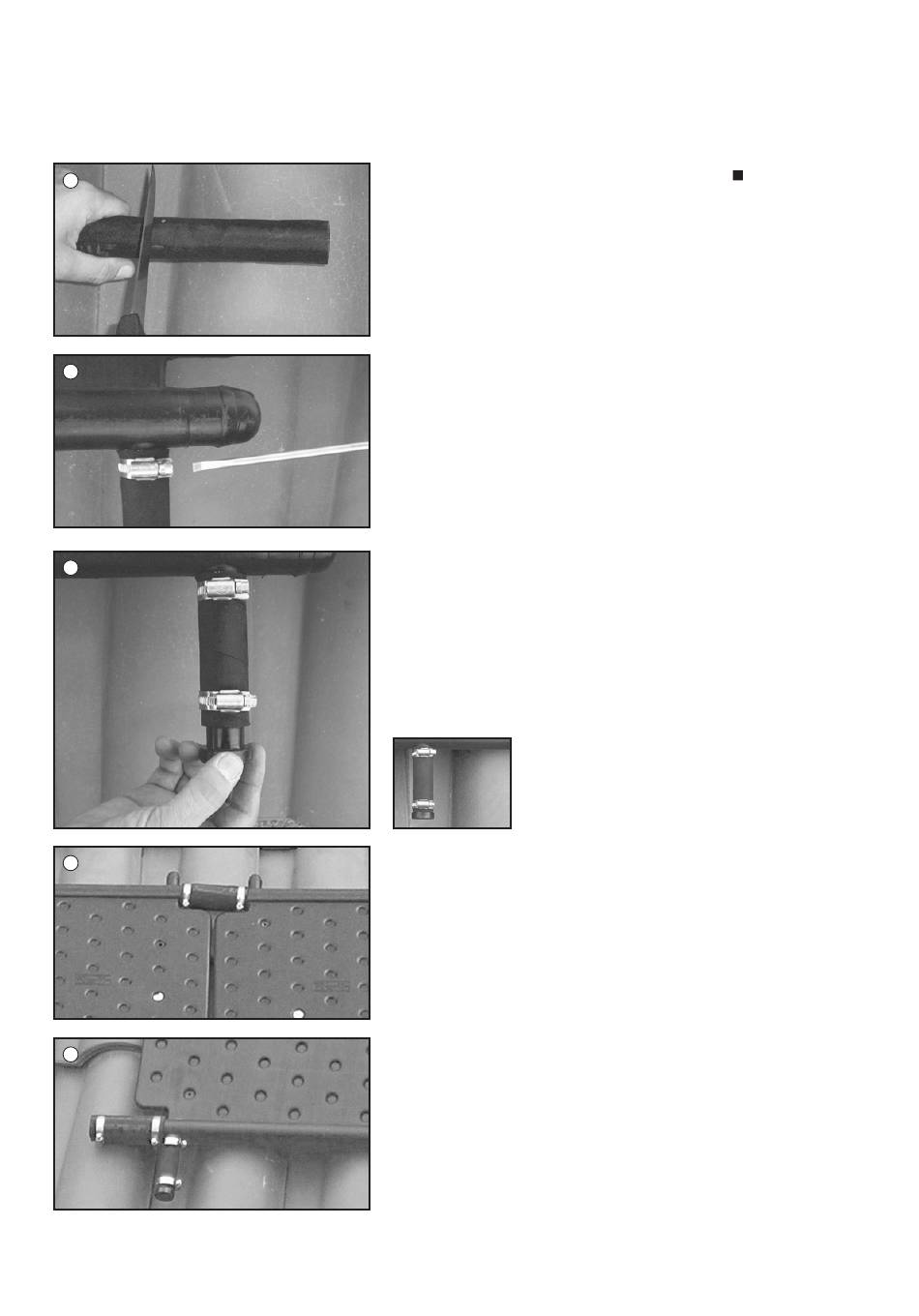

9. Die im Verbindungsset und Endstopfenset ent-
haltenen Gewebeschläuche auf die erforderliche
Länge kürzen.
10. Zum Absperren nicht benötigter Anschlüsse
(Ø 25) mittels Endstopfenset, ist zunächst der
Gewebeschlauch mittels Schlauchschellen zu
befestigen
11. Das offene Schlauchende ist mittels Endstopfen
zu verschließen und ebenfalls mit der Schlauch-
schellen zu befestigen.
12. Zur hydraulischen Verbindung der Kollektoren
untereinander sind je nach benötigtem Durch-
messer (25 oder 40) die im Lieferzustand
geschlossenen Abgänge mittels Messer auf-
zuschneiden. Die offenen Enden werden mit
den Gewebeschläuchen verbunden und mittels
Schlauchschelle fixiert.
13. Nach Abschluss der zuvor genannten Schritte
sind die Verbindungen zwischen Kollektorfeld
und Schwimmbadumwälzung herzustellen.
