Roth HelioPool Technische Information

Schwimmbadabsorber
Vorschau ausblenden Andere Handbücher für HelioPool:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Energiesysteme
Schwimmbadabsorber HelioPool
®
Technische Information
Leben voller Energie

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Roth HelioPool

Inhaltszusammenfassung für Roth HelioPool

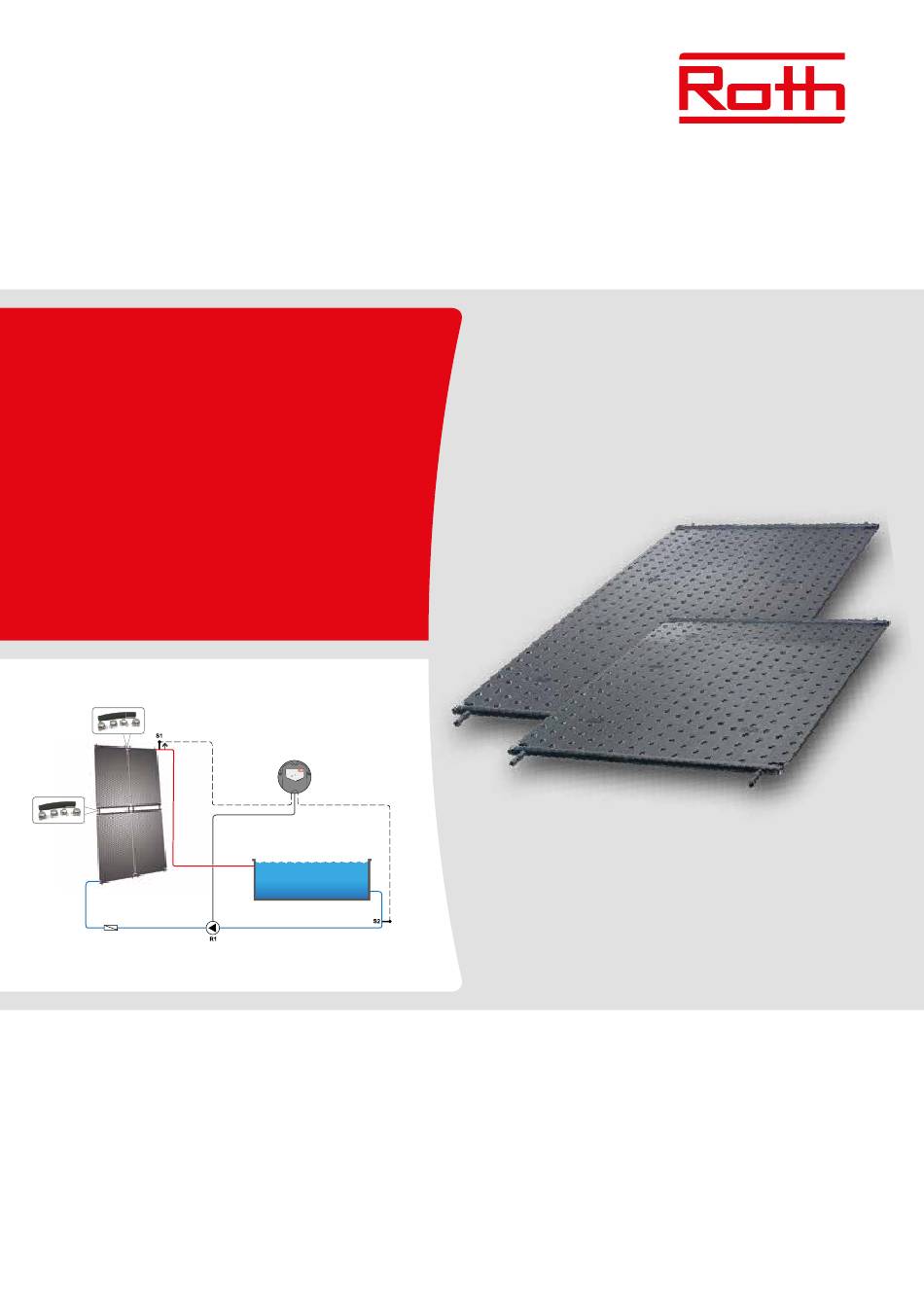

  • Seite 1 Energiesysteme Schwimmbadabsorber HelioPool ® Technische Information Leben voller Energie...
  • Seite 2 Inhalt Systembeschreibung Systembeschreibung und Systemvorteile Weitere Einsatzmöglichkeiten Systemkomponenten Beispiele Befestigungsarten des Roth HelioPool® Technische Spezifikation Leistungsdaten Leistungsdaten Roth HelioPool® Wärmebedarf Freibäder und Hallenbäder Montagehinweise Montagevoraussetzungen Erstinbetriebnahme/Wartung Sicherheitshinweise Werkzeuge Beispiele Montagevarianten Anlagenhydraulik Anlagenhydraulik mit Systemkomponenten Montageanleitung Montageanleitung ohne Montageschiene und Befestigungselemente Referenzen Hersteller-Gewährleistung...

  • Seite 3: Systembeschreibung Und Systemvorteile

    Stabilität und Witterungsbeständigkeit, sowie eine dauerhafte UV-Resistenz, was die Langlebigkeit des Schwimmbadabsorbers Der Roth HelioPool® zeichnet sich durch seine optimalen Absorber- HelioPool® garantiert. Das Material ist frostsicher* und begehbar. größen von 1,2 m² und 2,22 m² sowie durch einen hohen Wirkungs- grad aus.

  • Seite 4: Weitere Einsatzmöglichkeiten

    Systembeschreibung Weitere Einsatzmöglichkeiten Trinkwassererwärmung Der Roth HelioPool® kann in südlichen Ländern in Kombination mit einem Wärmetauscher auch zur Trinkwassererwärmung verwendet werden. Thermosiphonsystem Der Einsatz im Thermosiphonsystem ist ebenfalls möglich. Wärmeübertrager In Anlagensystemen zum Entzug oder zur Abgabe von Wärme/Kälte kann der Roth HelioPool® als Wärmeübertrager eingesetzt werden.

  • Seite 5: Systemkomponenten

    Systemkomponenten Roth Schwimmbadabsober HelioPool® Der Roth HelioPool®, bestehend aus PE-HD in der Farbe schwarz, dient vorwiegend zur direkten solaren Erwärmung von Schwimm- badwasser im Durchlaufprinzip. Jeder Absorber besitzt 8 Anschlüs- se (je 4 Stück in den Dimensionen 25 mm und 40 mm), die je nach Anschlussart variabel belegt werden können.
  • Seite 6 2 PT 1000 Fühlern, 6-sprachige Montageanleitung, Steuerung max.: 2 Temperaturfühler und 1 Ausgang, Abmessungen: 130 x 40 mm Die Roth Solarregelung SW besitzt kein Display zur Temperaturan- zeige. Die Einstellungen werden über DIP-Schalter und Potentio- meter vorgenommen. Die Regelung kann immer verwendet werden, wenn nur eine Temperaturdifferenzregelung benötigt wird, z.
  • Seite 7 Roth HelioPool® Montageschiene lang HelioPool® Montageschiene lang zur Befestigung der HelioPool® Absorber. Die HelioPool® Absorber werden auf den Alu- Rechteck- rohrschienen mithilfe von selbstschneidenen Edelstahlschrauben inklusive Edelstahl-Unterlegscheibe und EPDM-Dichtung befestigt. Die vorgebohrten Schienen können zur Aufdach- oder Bodenmonta- ge verwendet werden. Sie haben eine Länge von 2230 mm, sodass zwei HelioPool®...
  • Seite 8 Systembeschreibung Beispiele Befestigungsarten des Roth HelioPool® Flachdachmontage Montage auf ebener Freifläche Sonderkonstruktion/Freiaufstellung Schrägdachmontage Montage auf schräger Freifläche...

  • Seite 9: Technische Spezifikation

    Frostsicher in Kombination mit Frostschutzmittel. Ohne Einsatz von Frostschutzmittel ist der Roth Schwimmbadabsorber HelioPool® bei Frostgefahr zu entleeren. Pumpenauswahl Die Fördermenge der Pumpe ergibt sich aus Durchflussmenge x Fläche HelioPool®. Eine benötigte Förderhöhe errechnet sich aus der Höhendifferenz zwischen Schwimmbad und Absorberfeld.
  • Seite 10 Leistungsdaten Roth HelioPool® Beispiel: Größe des Freibades: 10 m 5 m = 50 m Die Leistungswerte des Roth HelioPool® Absorbers können nicht Absorberfläche: 50 m² = 35 m mit denen eines verglasten Kollektors inklusive Wärmedämmung Anzahl der Absorber: 35 m²/1,2 m = 29,17 →...
  • Seite 11 Hallenbad Die Raumheizung erfolgt im Allgemeinen über eine Radiatoren- Der Wärmebedarf der Schwimmbeckenwasser-Erwärmung hängt oder Fußbodenheizung und/oder ein Heizungsregister in der von folgenden Faktoren ab: Entfeuchtungs-/Belüftungsanlage. In beiden Fällen ist eine Wärme- bedarfsrechnung – je nach technischer Lösung – notwendig. >...

  • Seite 12: Montagehinweise

    Freiflächen und Dächern mit verschiedenen Neigungen geeignet. direkter Sonneneinstrahlung geschützt gelagert werden. Je nach Dachziegeltyp (Pfanne, diverse Ziegel, Mönch- und Der Roth HelioPool® darf sich vor und während der Mon- Nonnenziegel) gibt es verschiedene Befestigungsvarianten. Bei tage nicht zu stark erwärmen.

  • Seite 13: Sicherheitshinweise

    Sicherheitshinweise Lesen Sie diese Sicherheitshinweise aufmerksam durch, bevor Anlegeleiter richtig nutzen Sie mit dem Einbau beginnen. Berücksichtigen Sie beim Einbau Leiter nur bis 5 m Höhenunterschied einsetzen. Im Winkel von 65° unbedingt alle hier genannten Hinweise. Beachten Sie alle bis 75° anlehnen und sichern. Austrittsstelle muss mindestens 1 m einschlägigen Unfallverhütungsvorschriften, insbesondere für überragt werden.

  • Seite 14: Beispiele Montagevarianten

    Montagehinweise Beispiele Montagevarianten Absorberausgänge Ø 25 mm Rohr Flansche Absorberausgänge Ø 40 mm Querschnitt des Absorbers [Maße in mm] Variante 2 x 4 senkrecht Pos. Material Beispiel Verbindungsset für 40 mm Anschlüsse 4 x 1135004071 Verbindungsset für 25 mm Anschlüsse 4 x 1135004073 Ausgang zum Schwimmbad...
  • Seite 15 Variante 1 x 3 senkrecht Pos. Material Beispiel Verbindungsset für 40 mm Anschlüsse 3 x 1135004071 Endstopfenset für 25 mm Anschlüsse 3 x 1135004072 Ausgang zum Schwimmbad Universalbefestigungsanker senkrecht 4 x 1135004084 Position des Montageschiene lang 2 x 1115010527 Temperaturfühlers Montageschiene kurz 2 x 1115010528 Verbindung für Montageschiene...
  • Seite 16 Montagehinweise Variante 2 x 3 senkrecht Pos. Material Beispiel Ausgang zum Schwimmbad Verbindungsset für 40 mm Anschlüsse 3 x 1135004071 Verbindungsset für 25 mm Anschlüsse 3 x 1135004073 Position des Universalbefestigungsanker senkrecht 6 x 1135004084 Temperatur fühlers Montageschiene lang 3 x 1115010527 Montageschiene kurz 3 x 1115010528 Verbindung für Montageschiene...
  • Seite 17 Variante 4 x 4 senkrecht Pos. Material Beispiel Verbindungsset für 40 mm Anschlüsse 4 x 1135004071 Ausgang zum Verbindungsset für 25 mm Anschlüsse 12 x 1135004073 Schwimmbad Universalbefestigungsanker senkrecht 13 x 1135004084 Position des Temperatur fühlers Montageschiene lang 10 x 1115010527 Verbindung für Montageschiene 5 x 1115010544 Eingang vom...
  • Seite 18 Montagehinweise Variante 1 x 4 senkrecht Pos. Material Beispiel Ausgang zum Schwimmbad Position des Temperatur fühlers Verbindungsset für 40 mm Anschlüsse 4 x 1135004071 Endstopfenset für 25 mm Anschlüsse 4 x 1135004072 Universalbefestigungsanker senkrecht 5 x 1135004084 Montageschiene lang 4 x 1115010527 Verbindung für Montageschiene 2 x 1115010544 Eingang vom Schwimmbad...
  • Seite 19 Variante 3 x 2 waagerecht Pos. Material Beispiel Ausgang zum Schwimmbad Verbindungsset für 40 mm Anschlüsse 3 x 1135004071 Position des Temperatur fühlers Verbindungsset für 25 mm Anschlüsse 3 x 1135004073 Universalbefestigungsanker waagerecht 6 x 1135004082 Montageschiene lang 3 x 1115010527 Montageschiene kurz 3 x 1115010528 Verbindung für Montageschiene...
  • Seite 20 Montagehinweise Variante 4 x 3 waagerecht Ausgang zum Schwimmbad Position des Temperatur fühlers Eingang vom Schwimmbad Pos. Material Beispiel Verbindungsset für 40 mm Anschlüsse 4 x 1135004071 Verbindungsset für 25 mm Anschlüsse 8 x 1135004073 Universalbefestigungsanker waagerecht 10 x 1135004082 Montageschiene lang 8 x 1115010527 Verbindung für Montageschiene...
  • Seite 21 Anlagenhydraulik Der Roth HelioPool® wird direkt mit Schwimmbadwasser durch- Nachfolgend werden drei verschiedene Anschlussmöglichkeiten strömt, eine Systemtrennung ist nicht erforderlich. erläutert: Betrieb mit eigener Pumpe und Roth Solarregelung SW, Verrohrung unabhängig vom Filterkreislauf Diese Variante wird gewählt, wenn die Filterverrohrung schlecht zugänglich ist.

  • Seite 22: Anlagenhydraulik Mit Systemkomponenten

    Montagehinweise Anlagenhydraulik mit Systemkomponenten Roth Verbindungsset 40 mm (1135004071) Roth Solarregelung E x SW Roth Solarregelung SW (1135007886) (1135007886) Roth Verbindungsset 25 mm (1135004073) Roth Solarregelung SW Roth Solarregelung E (1135007886) (1135007886) Roth Endstopfenset 25 mm (1135004072) Schwimmbadpumpe Roth 3-Wege-Umschaltventil...
  • Seite 23 Absorber 2. Entfernen von Dachziegeln zur Anbringung von Universalbe- festigungsanker (je 2 bis 3 Ziegel pro Universalbefestigungs- anker). Dachbefestigung mit Roth Universalbefestigungsanker. Sicherheitshinweis: Zu Ihrer Sicherheit: Bei allen Arbeiten unter Absturzgefahr sind Fallschutzmittel zu tragen. 3. Nicht auf die Montageschiene treten.
  • Seite 24 Montageanleitung Zur Montage der Roth Universalbefestigungsanker wird Stellschraube zum Variieren des dringend empfohlen, Blechziegel als Unterkonstruktion Befestigungsankerabstandes zu verwenden! entfällt bei Schiefer- und Bieberschwanz- eindeckung Platzierung Blechziegel Platzierung Blechziegel...
  • Seite 25 Roth HelioPool® (Material-Nr.: 1115010528) Verbindung für Montageschiene (Material-Nr.: 1115010544) Bei mehr als 2 HelioPool® Absorbern in einer Reihe muss bei 3 HelioPool® Absorbern die Montageschiene kurz, 1110 mm (Material-Nr.: 1115010528) und bei 4 HelioPool® Absorber die Montageschiene lang, 2230 mm (Material-Nr.: 1115010527) mit den jeweiligen...
  • Seite 26 Positionierung der Befestigungsschrauben: Als bevorzugte Befestigung Universalbefestigungsanker mit dem 3. Reihe HelioPool® ist die 3. Reihe zu verwenden, siehe Abbildung. Der Mindestabstand von unten beträgt 30 cm. Somit ist entweder das vierte (A), fünfte (B) oder sechste Loch (C) zu verwenden.
  • Seite 27 Einreihige Montage: Pro Absorber jeweils zwei Befestigungsschrauben an der oberen und unteren Montageschiene befestigen. Mehrreihige Montage: Für alle Montagereihen ist der Absorber mit zwei Befestigungs- schrauben an der oberen Montageschiene zu fixieren. Die abschließende untere Absorberreihe wird zudem auf der unteren Montageschiene mit jeweils zwei Schrauben pro Absorber befestigt.
  • Seite 28 Sechskantschrauben M10 x 30 mm, U-Scheibe und Mutter. Vor dem Schließen der Dachziegel, die Maße überprüfen! Edelstahl Bohrschraube 5,5 x 30 mm mit gummierter Scheibe zum Befestigen des Roth Schwimmbadabsorbers HelioPool® auf die Montageschiene. Den ersten Roth HelioPool® bündig an den Montageschienen ansetzen.
  • Seite 29 Die gummierte Edelstahl-U-Scheibe mittig in der runden Vertiefung am Roth HelioPool® einlegen. Die Edelstahl-Bohrschraube mit einem handelsüblichen Akkuschrauber und einer Aufnahme für Innensechskant SW8 durch die gummierte Edelstahl-U-Scheibe auf der Montageschiene verschrauben. Dabei die Edelstahl-Bohrschraube nur soweit anziehen, bis sich das Gummi an der U-Scheibe leicht herausdrückt.
  • Seite 30 Den zweiten Schwimmbadabsorber Roth HelioPool® mit der erforderlichen Seite in den 25 mm/40 mm Schlauch (je nach Verlegevariante) bis zum Anschlag des ersten Absorbers schie- ben. Anschließend an den 4 vorher festgelegten Punkten (wie der erste HelioPool®) mit den Edelstahl-Bohrschrauben auf der Montageschiene verschrauben.
  • Seite 31 Zum Absperren nicht benötigter Anschlüsse (Ø 25) mittels End- stopfenset, ist zunächst der Gewebeschlauch mit Schlauchschellen zu befestigen. Das offene Schlauchende ist mittels Endstopfen zu verschließen und ebenfalls mit der Schlauchschelle zu befestigen. Zur hydraulischen Verbindung der Absorber untereinander sind je nach benötigtem Durchmesser (25 mm oder 40 mm) die im Liefer- zustand geschlossenen Abgänge mittels Rohr-/Schlauchschere aufzuschneiden.
  • Seite 32 Montageanleitung Nach Abschluss der zuvor genannten Schritte sind die Verbin- dungen zwischen Absorberfeld und Schwimmbadumwälzung herzustellen. Der Temperaturfühler ist außen am letzten Absorber des Absorber- feldes (in Richtung Schwimmbad) zu befestigen. Hierzu kann der Temperaturfühler bauseits mittels einer Rohrschelle oder eines Kabelbinders fixiert werden oder mithilfe einer bauseitigen Tauch- hülse direkt in das Medium eingebracht werden.
  • Seite 33 Referenzen Freiflächenmontage Freibad Niedereisenhausen Freiflächenmontage Freibad Wehrheim Kleinanlage Nordhorn Dachmontage Freibad Gramming Dachmontage Freibad Knüllwald-Remsfeld Dachmontage Freibad Mühldorf am Inn Dachmontage Freibad Holzhausen Dachmontage Freibad Arnstorf...

  • Seite 34: Hersteller-Gewährleistung

    Hersteller-Gewährleistung Für den Roth HelioPool® gelten die Gewährleistungen entsprechend der den Produk ten beigefügten Gewährleistungsurkunden. HERSTELLER-GEWÄHRLEISTUNG Roth Solarsysteme Schwimmbadabsorber HelioPool ® 1. Innerhalb von 5 Jahren ab Herstellungsdatum leisten wir nach unserer Wahl kostenlosen Produktersatz oder führen eine entsprechende Reparatur durch, wenn an den von uns hergestellten Schwimmbadabsorbern Schä- den auftreten, die auf Material- oder Herstellungsfehler zurückzuführen sind und die die Leistung der Solaran-...

  • Seite 35: Unsere Stärken Ihre Vorteile

    > Herstellerkompetenz für das -entwicklung > Werkschulungen, Planungs- und komplette Produktprogramm im > Eigenes Engineering Produktseminare Firmenverbund der Roth Industries > Das Unternehmen ist zertifiziert > Europaweite schnelle Verfügbarkeit nach ISO 9001 aller Produktprogramme unter der Marke Roth > Umfangreiche Gewährleistungen...

  • Seite 36: Roth Energie- Und Sanitärsysteme

    Roth Energie- und Sanitärsysteme Erzeugung Nutzung Solarsysteme < > Flächen-Heiz- und Kühlsysteme Wärmepumpensysteme < > Wohnungsstationen > Rohr-Installations systeme Speicherung > Duschsysteme Speichersysteme für Trink- und Heizungswasser < Brennstoffe und Biofuels < Regen- und Abwasser < ROTH WERKE GMBH Am Seerain 2...
