Roth HELIOPOOL Montageanleitung Seite 5

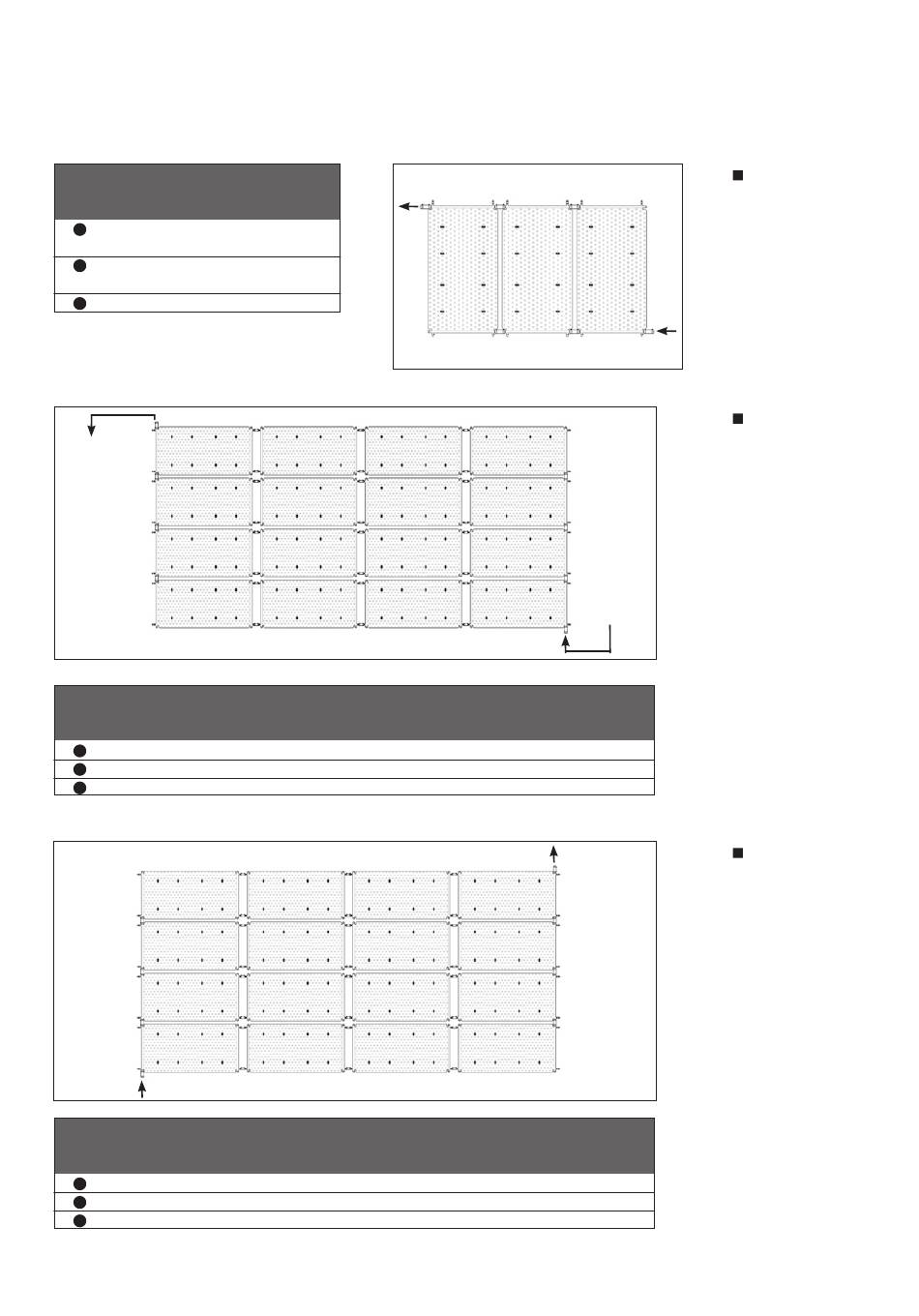

Montagevarianten
Material
Verbindungsset für 40 mm Anschlüsse
1
= Anzahl der Kollektoren
Endstopfenset für 25 mm Anschlüsse
2
= Anzahl der Kollektoren
Befestigungsset = Anzahl der Kollektoren x 2
3
Ausgang zum
Schwimmbad
Position des
Temperatur fühlers
Material
Verbindungsset für 40 mm Anschlüsse = Anzahl der Reihen übereinander
1
Verbindungsset für 25 mm Anschlüsse = (Anzahl der Reihen nebeneinander - 1) x (Anzahl der Reihen übereinander)
2
Befestigungsset = Anzahl der Kollektoren + Anzahl der Reihen nebeneinander
3
Eingang vom
Schwimmbad
Material
Verbindungsset für 40 mm Anschlüsse = Anzahl der Reihen übereinander
1
Verbindungsset für 25 mm Anschlüsse = (Anzahl der Reihen übereinander - 1) x (Anzahl der Reihen nebeneinander)
2
Befestigungsset = Anzahl der Kollektoren + Anzahl der Reihen nebeneinander
3
Ausgang zum Schwimmbad
Position des Temperaturfühlers
Ausgang zum
Schwimmbad
Position des
Temperatur fühlers
5
Variante 4
Eingang vom
Schwimmbad
Variante 5
Eingang vom
Schwimmbad
Variante 6
