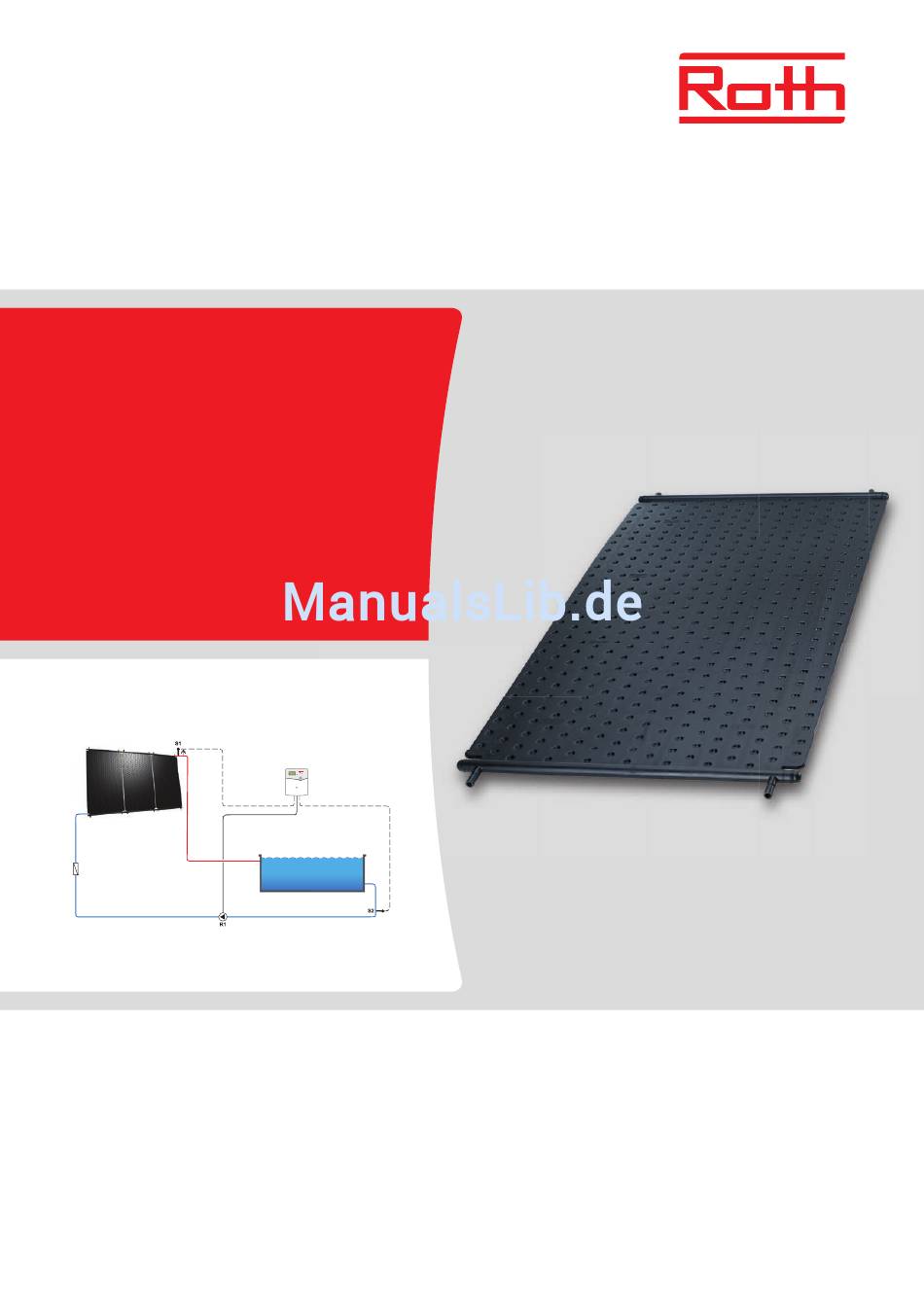

- Seite 1 Energiesysteme Roth HelioPool® Technische Information und Montageanleitung Leben voller Energie...
-
Seite 2: Inhaltsverzeichnis
Inhalt Systembeschreibung Systembeschreibung und Systemvorteile Weitere Einsatzmöglichkeiten Systemkomponenten Beispiele Befestigungsarten des Roth HelioPool® Technische Spezifikation Leistungsdaten Leistungsdaten HelioPool® Wärmebedarf Freibäder/Hallenbäder Montagehinweise Montagevoraussetzungen Sicherheitshinweise Werkzeuge Schnellkalkulation der Materialien Beispiele Montagevarianten Anlagenhydraulik Montageanleitung Referenzen Garantie... -
Seite 3: Systembeschreibung
Werkstoffeigenschaften. Daraus resultieren eine hohe Eine einfache Montage ist somit garantiert. Stabilität und Witterungsbeständigkeit, was die Langlebigkeit des HelioPools garantiert. Der Roth HelioPool® zeichnet sich durch seine optimale Absorbergröße von 2,22 m² sowie durch einen hohen Wirkungs- grad aus. CoEx-Verfahren (Zweischichtigkeit) Vorteile im Überblick:... -
Seite 4: Weitere Einsatzmöglichkeiten
Systembeschreibung Weitere Einsatzmöglichkeiten Trinkwassererwärmung Der Roth HelioPool® kann in südlichen Ländern in Kombination mit einem Wärmetauscher auch zur Trinkwassererwärmung verwendet werden. Thermosiphonsystem Der Einsatz im Thermosiphonsystem ist ebenfalls möglich. Wärmeübertrager In Anlagensystemen zum Entzug oder zur Abgabe von Wärme/Kälte kann der Roth HelioPool® als Wärmeübertrager eingesetzt werden. -
Seite 5: Systemkomponenten

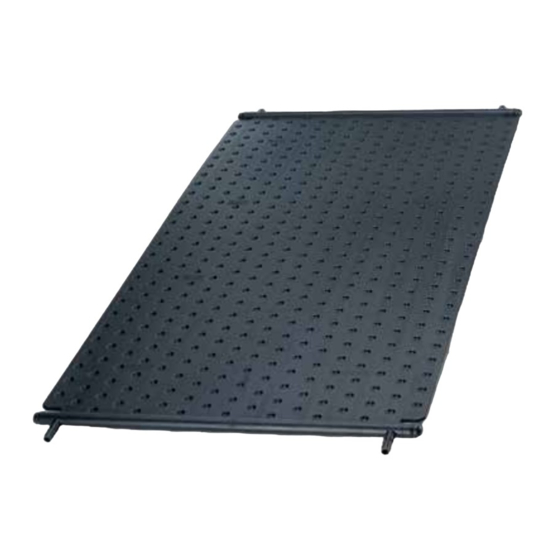

Systembeschreibung Systemkomponenten Roth HelioPool® Der Roth HelioPool®, bestehend aus PEHD in der Farbe schwarz, dient vorwiegend zur direkten solaren Erwärmung von Schwimm- badwasser im Durchlaufprinzip. Jeder Absorber besitzt 8 Anschlüs- se (je 4 Stück in den Dimensionen 25 mmund 40 mm), die je nach Anschlussart variabel belegt werden können. - Seite 6 Abhängig von den baulichen Gegebenheiten kann die Montage des bauseits gegen Windlasten zu schützen. Diese können direkt mit Roth HelioPool® auf mehrere Arten erfolgen. Grundsätzlich sollte der Auflagefläche verschraubt, bzw. durch eine darüber liegende eine möglichst nahe Konstruktion des Kollektorfeldes zur Unter- bauseitige Schienenlösung befestigt werden.
- Seite 7 Systembeschreibung Roth Befestigungsset HelioPool® zur Aufdachmontage Das Roth Befestigungsset HelioPool® dient zur Befestigung eines HelioPool® Kollektors auf dem Dach, bestehend aus 2 Halterungen inkl. Befestigungsmaterial, Schrauben und einer Bohrführungsbuchse für das genaue Positionieren der Bohrungen im Absorberbereich. Der Einsatzbereich dieses Sets ist vorwiegend für mediterrane Dacheindeckungen.
-
Seite 8: Beispiele Befestigungsarten Des Roth Heliopool
Systembeschreibung Beispiele Befestigungsarten des Roth HelioPool® Flachdachmontage Montage auf Freifläche Sonderkonstruktionfreiaufstellung Schrägdachmontage Befestigung am Hang... -
Seite 9: Technische Spezifikation
Frostsicher in Kombination mit Frostschutzmittel. Ohne Einsatz von Frostschutzmittel ist der Roth Schwimmbad- absorber HelioPool® bei Frostgefahr zu entleeren. Pumpenauswahl Die Fördermenge der Pumpe ergibt sich aus Durchflussmenge * Fläche HelioPool®. Eine benötigte Förderhöhe errechnet sich aus der Höhendifferenz zwischen Schwimmbad und Absorberfeld. -
Seite 10: Leistungsdaten Leistungsdaten Heliopool
Leistungsdaten Leistungsdaten HelioPool® Die Leistungswerte des Roth HelioPool® Kollektors, können nicht Beispiel: mit denen eines verglasten Kollektors inklusive Wärmedämmung Größe des Freibades: 10 m * 5 m = 50 m² verglichen werden, somit ist der Einsatzbereich stark von den Kollektorfläche: 0,7 * 50 m²... - Seite 11 Leistungsdaten Hallenbad Die Raumheizung erfolgt im Allgemeinen über eine Radiatoren- Der Wärmebedarf der Schwimmbeckenwasser-Erwärmung hängt oder Fußbodenheizung und/oder ein Heizungsregister in der von folgenden Faktoren ab: Entfeuchtungs-/Belüftungsanlage. In beiden Fällen ist eine Wärme- bedarfsrechnung – je nach technischer Lösung – notwendig. >...
-
Seite 12: Montagehinweise Montagevoraussetzungen
Montagehinweise Montagevoraussetzungen Wichtig: Der Kollektor HelioPool® ist für die Montage auf Freiflächen und Dächern mit verschiedenen Neigungen geeignet. Je nach Dachzie- > Der Kollektor HelioPool® wird mit zwei offenen Abgängen geltyp (Pfanne, diverse Ziegel, Mönch- und Nonnenziegel) gibt es (Ø 25) geliefert. Falls die Kollektoren vor dem Einbau unver- verschiedene Befestigungsvarianten. -
Seite 13: Schnellkalkulation Der Materialien
Montagehinweise Schnellkalkulation der Materialien Variante 1 Material Beispiel Ausgang zum Schwimmbad Position des Temperaturfühlers 1 Verbindungsset für 40 mm Anschlüsse 3 x 1135004071 = Anzahl der Kollektoren 2 Endstopfenset für 25 mm Anschlüsse 3 x 1135004072 = Anzahl der Kollektoren Befestigungsset = Anzahl der 6 x 1135004075 Kollektoren x 2... -
Seite 14: Beispiele Montagevarianten
Montagehinweise Beispiele Montagevarianten Kollektorausgänge Ø 25 mm Rohr Flansche Kollektorausgänge Ø 40 mm Querschnitt des Kollektors Variante 4x2 senkrecht Material Beispiel 1 Verbindungsset für 40 mm Anschlüsse 4 x 1135004071 = Anzahl der Kollektoren 2 Verbindungsset für 25 mm Anschlüsse 4 x 1135004073 = Anzahl der Kollektoren Befestigungsset... - Seite 15 Montagehinweise Variante 3x2 senkrecht Material Beispiel 1 Verbindungsset für 40 mm Anschlüsse 3 x 1135004071 = Anzahl der Kollektoren 2 Verbindungsset für 25 mm Anschlüsse 3 x 1135004073 = Anzahl der Kollektoren Befestigungsset 9 x 1135004074 oder 1135004075 Variante 4x2 waagerecht Material Beispiel 1 Verbindungsset für 40 mm Anschlüsse...
- Seite 16 Montagehinweise Variante 4x4 senkrecht Material Beispiel 1 Verbindungsset für 40 mm Anschlüsse 4 x 1135004071 = Anzahl der Kollektoren 2 Verbindungsset für 25 mm Anschlüsse 12 x 1135004073 = Anzahl der Kollektoren Befestigungsset 20 x 1135004074 oder 1135004075 Variante 4x4 waagerecht Material Beispiel 1 Verbindungsset für 40 mm Anschlüsse...
-
Seite 17: Anlagenhydraulik
Schwimmbad gesaugt, durch den HelioPool® gepumpt und das erwärmte Wasser ins Schwimmbad zurückgeführt. Durch den Roth Regler BW wird sichergestellt, dass die Pumpe nur bei ausreichendem solaren Ertrag läuft . Abhängig von den baulichen Gegebenheiten kann der Einsatz eines Rückschlag- ventils notwendig sein. -
Seite 18: Montageanleitung
Montageanleitung Sicherheitshinweis: Verwenden Sie zu Ihrer eigenen Sicherheit stets ein Sicherungsgeschirr für Dacharbeiten (siehe Seite 12). Legen Sie zunächst fest, an welchem Ort das Solarkollektorfeld auf dem Dach angebracht werden soll. Vergewissern Sie sich, dass am vorgesehenen Ort ausreichend Platz für die Montage vorhanden ist. - Seite 19 Montageanleitung Entfernen Sie den entsprechenden Dachziegel, nachdem Sie festgelegt haben, wo die Sparrenanker angebracht werden sollen. Wählen Sie unbedingt das für Ihren Dachziegel geeignete Befesti- gungsset Montieren Sie den ersten Sparrenanker auf der Dachhaut. Messen Sie die Position exakt aus, damit die Klammern später genau auf die Noppen des Kollektors ausgerichtet sind.
- Seite 20 Montageanleitung Setzen Sie den Hohlraumdübel in den Flachverbinder ein. Führen Sie anschließend durch die im vorigen Schritt erstellte Bohrung die Schraube bis in den Dübel ein. Ziehen Sie mithilfe einer Bohrmaschine mit Schraubendrehfunkti- on die Schraube fest, bis der Dübel ordnungsgemäß gespreizt ist. Ist dies geschehen, kann der erste Kollektor befestigt werden, damit anschließend die Befestigung des zweiten Kollektors vorgenommen werden kann.
- Seite 21 Montageanleitung Pro Kollektor sind nur zwei Sparrenanker auf der Rückseite erforderlich (Ausführung senkrecht). Die Anzahl der Sparrenanker variiert je nach Montagevariante. Die im Verbindungsset und Endstopfenset enthaltenen Gewebe- schläuche auf die erforderliche Länge kürzen. Zum Absperren nicht benötigter Anschlüsse (Ø 25) mittels End- stopfenset, ist zunächst der Gewebeschlauch mittels Schlauch- schellen zu befestigen.
- Seite 22 Montageanleitung Das offene Schlauchende ist mittels Endstopfen zu verschließen und ebenfalls mit der Schlauchschelle zu befestigen. Zur hydraulischen Verbindung der Kollektoren untereinander sind je nach benötigtem Durchmesser (25 oder 40) die im Liefer- zustand geschlossenen Abgänge mittels Messer aufzuschneiden. Die offenen Enden werden mit den Gewebeschläuchen verbunden und mittels Schlauchschelle fixiert.
- Seite 23 Montageanleitung Der Temperaturfühler ist außen am letzten Kollektor des Kollektor- feldes (in Richtung Schwimmbad) zu befestigen. Hierzu kann der Temperaturfühler bauseits mittels Roth Rohranlegeadapter fixiert werden oder mit Hilfe einer bauseitigen Tauchhülse direkt in das Medium eingebracht werden. Hinweis: Bis zu einer Fühlerkabellänge von 50 m ist ein Kabelquerschnitt von 2 x 0,75 mm²...
-
Seite 24: Referenzen
Referenzen Freiflächenmontage Schwimmbad Niedereisenhausen Kleinanlage Nordhorn Freiflächenmontage Schwimmbad Wehrheim Dachmontage Schwimmbad Knüllwald-Remsfeld Dachmontage Schwimmbad Holzhausen... -
Seite 25: Garantie
Garantie Für den Roth HelioPool® gelten die Garantieleistungen und Garantiebedingungen entsprechend der den Produkten beigefügten Roth Garantieurkunden. GARANTIEURKUNDE Roth Solarsysteme Schwimmbadabsorber HelioPool ® 1. Innerhalb von 5 Jahren ab Herstellungsdatum leisten wir nach unserer Wahl kostenlosen Produktersatz oder führen eine entsprechende Reparatur durch, wenn an den von uns hergestellten Schwimmbadab- sorbern Schäden auftreten, die auf Material- oder Herstellungsfehler zurückzuführen sind und die die... - Seite 26 Notizen...
-
