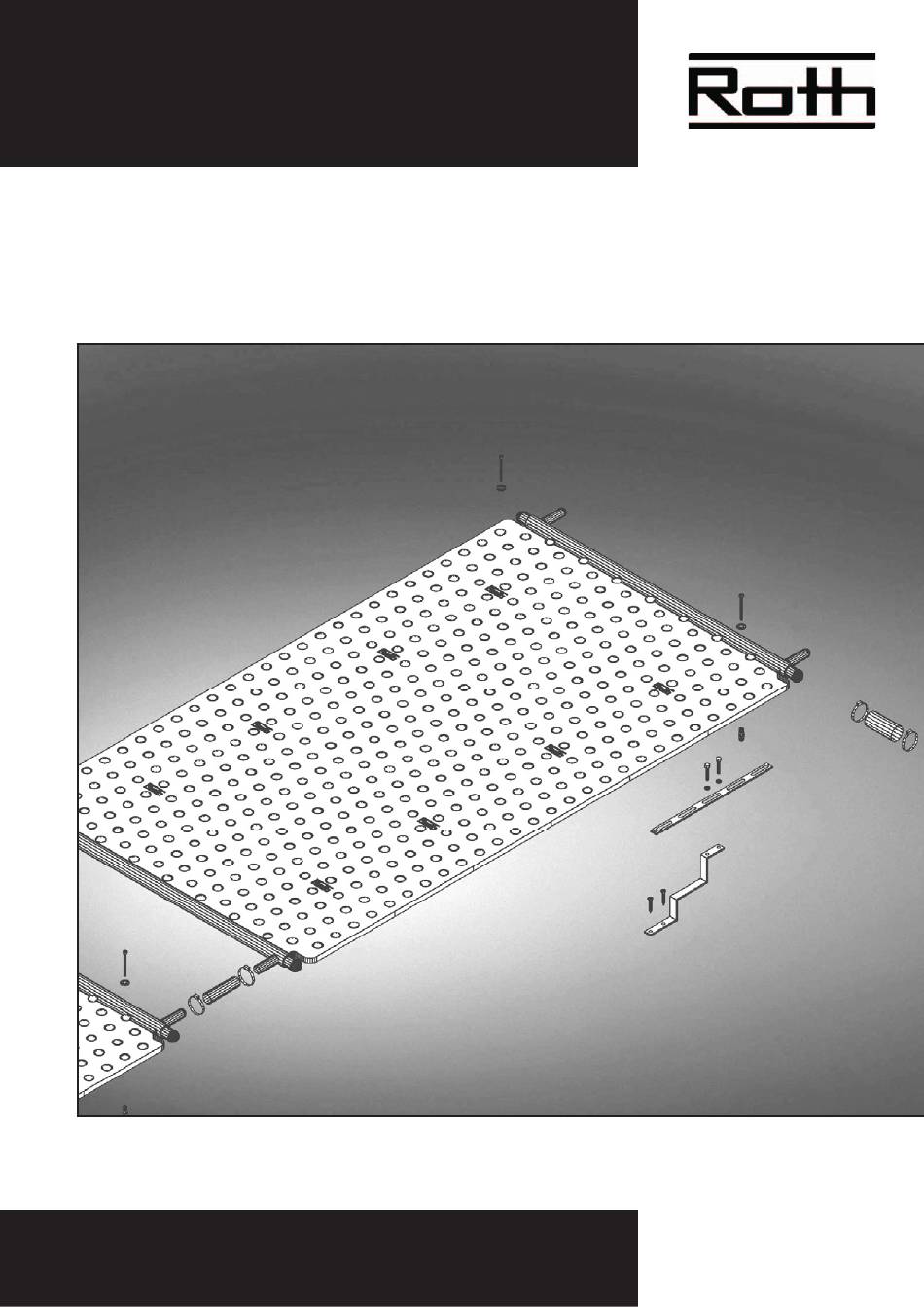

- Seite 1 ® SCHWIMMBADABSORBER HELIOPOOL MONTAGEANLEITUNG ENERGIESYSTEME...
- Seite 2 Kabelquerschnitt von 2 x 0,75 mm ausreichend. Temperaturfühler bauseits oder optional mittels Bei längeren Kabeln ist ein Kabelquerschnitt von Roth Rohranlegeadapter für Tauchfühler PT 1000 2 x 1,5 mm erforderlich. mit der Materialnummer 1135002273 fixiert wer- den. Verwenden Sie hierfür die entsprechende Hülse von Roth.
-
Seite 3: Systemkomponenten
Materialübersicht Systemkomponenten Befestigungsmaterial Bei allen gängigen Für Mönch- und Dacharten (Menge) Nonnenziegel (Menge) Sparrenanker (2 Modelle, 1. normale Ausführung für alle gängigen Dacharten, 2. höhenverstellbare Ausführung, für z. B. Mönch- und Nonnenziegel) Flachstahl mit Bohrungen Inbus-Schraube (6) Unterlegscheibe (6,5 x 18) Holzschrauben Unterlegscheibe 6,5 x 17 (Bohrführung) Hohlraumdübel mit Schraube M4 x 45... - Seite 4 Montagevarianten Variante 1 Ausgang zum Schwimmbad Material Position des Temperaturfühlers Verbindungsset für 40 mm Anschlüsse = Anzahl der Kollektoren Endstopfenset für 25 mm Anschlüsse = Anzahl der Kollektoren Befestigungsset = Anzahl der Kollektoren x 2 Eingang vom Schwimmbad Variante 2 Ausgang zum Schwimmbad Position des...
- Seite 5 Montagevarianten Variante 4 Ausgang zum Schwimmbad Material Position des Temperaturfühlers Verbindungsset für 40 mm Anschlüsse = Anzahl der Kollektoren Endstopfenset für 25 mm Anschlüsse = Anzahl der Kollektoren Befestigungsset = Anzahl der Kollektoren x 2 Eingang vom Schwimmbad Variante 5 Ausgang zum Schwimmbad Position des...
-
Seite 6: Montage
Montageanleitung Montage 1. Legen Sie zunächst fest, an welchem Ort das Solarkollektorfeld auf dem Dach angebracht werden soll. Vergewissern Sie sich, dass am vorgesehenen Ort ausreichend Platz für die Montage vorhanden ist. 2. Berücksichtigen Sie die Gesamtabmessungen des Kollektorfeldes sowie die erforderlichen Abstände zwischen den Kollektoren, wenn Sie die Position der Befestigungselemente auf dem Dach festlegen. - Seite 7 Montageanleitung Verwenden Sie zu Ihrer Sicherheit stets ein Sicherheitshinweise Sicherungs geschirr für Dacharbeiten (siehe Seite 10). 1. Entfernen Sie den entsprechenden Dach- Montageschritte ziegel, nachdem Sie festgelegt haben, wo die Sparrenanker angebracht werden sollen. Wählen Sie unbedingt das für Ihren Dachziegel geeignete Befestigungsset.
- Seite 8 Montageanleitung Montageschritte 4. Bohren Sie mithilfe der mitgelieferten Führungs- scheibe eine Bohrung in die Noppen, die später zur Befestigung des Kollektors dienen soll. 5. Setzen Sie den Hohlraumdübel in den Flach- verbinder ein. Führen Sie anschließend durch die im vorigen Schritt erstellte Bohrung die Schraube bis in den Dübel ein.
- Seite 9 Montageanleitung 9. Die im Verbindungsset und Endstopfenset ent- Montageschritte haltenen Gewebeschläuche auf die erforderliche Länge kürzen. 10. Zum Absperren nicht benötigter Anschlüsse (Ø 25) mittels Endstopfenset, ist zunächst der Gewebeschlauch mittels Schlauchschellen zu befestigen 11. Das offene Schlauchende ist mittels Endstopfen zu verschließen und ebenfalls mit der Schlauch- schellen zu befestigen.
- Seite 10 Montageanleitung Montageschritte...
-
Seite 11: Sicherheitshinweise
Sicherheitshinweise Weitere Informationen zu den Unfallverhütungs- Anlegeleiter richtig nutzen Hinweise zum vorschriften für Bauarbeiten entnehmen Sie Leiter nur bis 5 m Höhenunterschied einsetzen. Unfallschutz den entsprechenden gesetzlichen Vorschriften. Im Winkel von 65º bis 75º anlehnen und sichern. Ausführliche Informationen hierzu erhalten Sie Austrittsstelle muss mindestens 1 m überragt wer- auch bei den Bauberufsgenossenschaften. - Seite 12 ROTH WERKE GMBH Am Seerain 2 35232 Dautphetal • Telefon 0 64 66/9 22-0 Telefax 0 64 66/9 22-1 00 • Hotline 0 64 66/9 22-2 66 E-Mail service@roth-werke.de www.roth-werke.de •...
