Montageanleitung

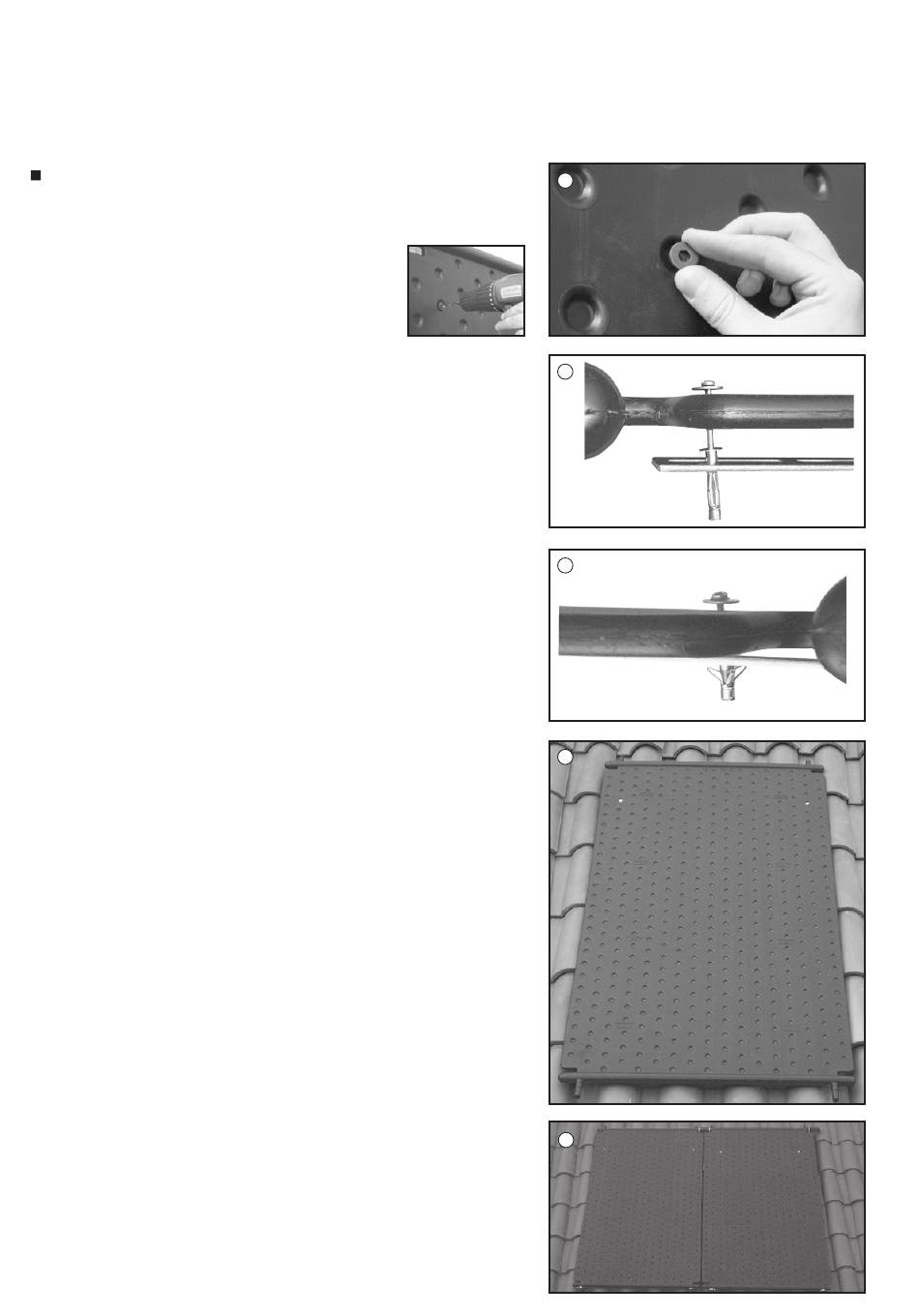

Montageschritte 4. Bohren Sie mithilfe der mitgelieferten Führungs-
scheibe eine Bohrung in die Noppen, die später
zur Befestigung des Kollektors dienen soll.
5. Setzen Sie den Hohlraumdübel in den Flach-
verbinder ein. Führen Sie anschließend durch
die im vorigen Schritt erstellte Bohrung die
Schraube bis in den Dübel ein.
6. Ziehen Sie mithilfe einer Bohrmaschine mit
Schraubendrehfunktion die Schraube fest,
bis der Dübel ordnungs gemäß gespreizt ist.
7. Pro Kollektor sind nur zwei Sparrenanker auf
der Rückseite erforderlich.
8. Montieren Sie die übrigen Kollektoren, indem
Sie die oben genannten Schritte wiederholen.
