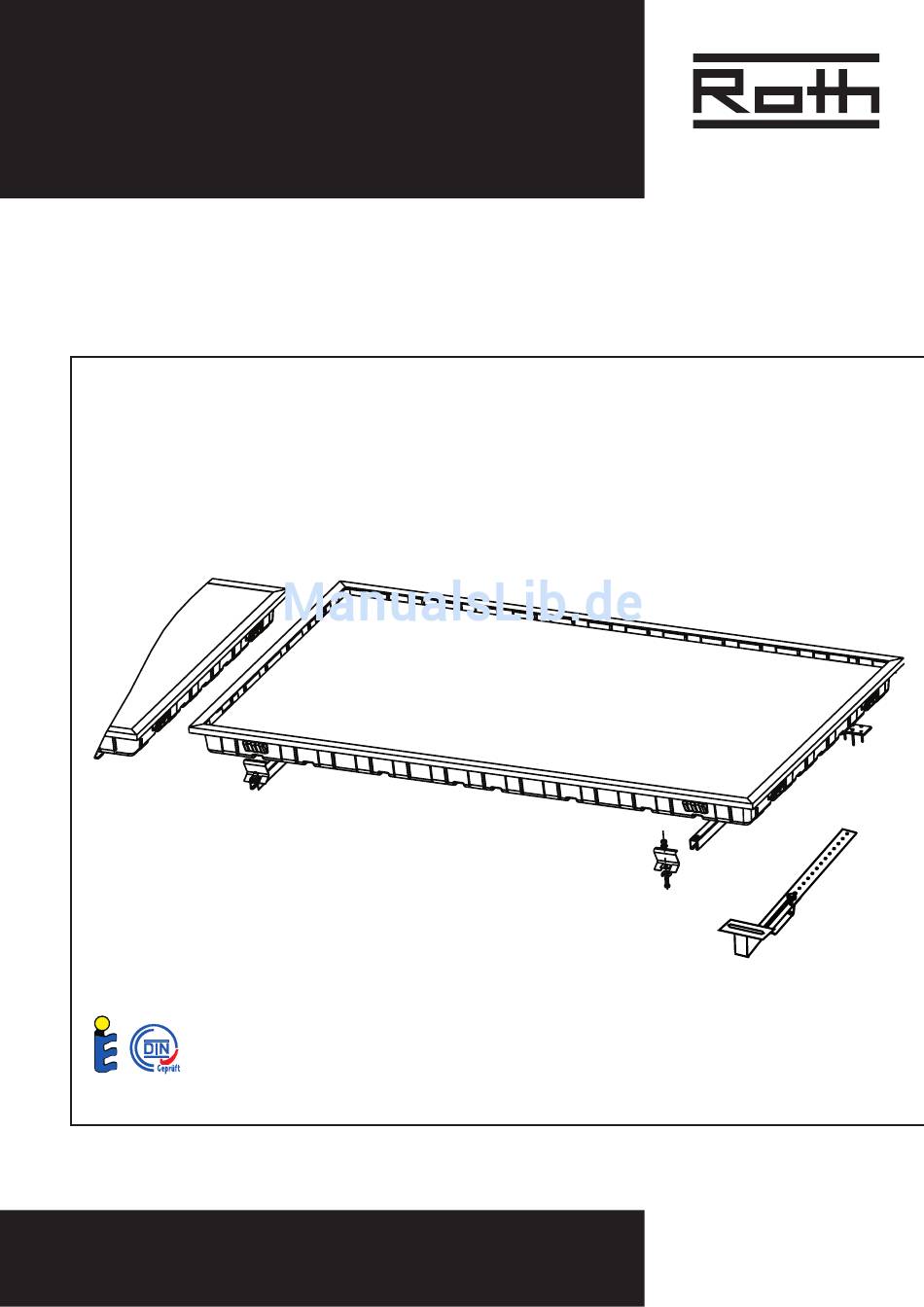

- Seite 1 HELIOSTAR 252 S4 UND 218 S4 ® AUFDACHBEFESTIGUNG WAAGERECHT, NEBENEINANDER MONTAGEANLEITUNG Bauart zugelassen Reg.-Nr. 011-7S819 F ENERGIE- UND SANITÄRSYSTEME...
-
Seite 2: Sicherheitshinweise
Ausführliche Informationen über Unfallver- plätze gegen herabfallende oder umstürzende hütungsvorschriften geben die Bauberufs- Gegenstände schützen. Die Bereiche sind zu genossenschaften! kennzeichnen und abzusperren. Anlegeleiter richtig nutzen Informationen auch über die Roth Hotline: 0 64 66/9 22-2 66 Leiter nur bis 5 m Höhenunterschied einset- zen. Im Winkel von 65° bis 75° anlehnen und sichern. Austrittsstelle muss mindestens 1 m überragt werden. - Seite 3 Montagevoraussetzungen Das Aufdachmontageset ist dazu geeignet, und Faser z e m ent w ellplatten erhältlich. Auf Allgemeine Roth Flachkollektoren Heliostar auf Dächern Dächern mit Naturschiefereindeckungen sollten Voraussetz ungen ® mit einer Neigung ab 22° zu installieren. Es sind Sie Arbeiten nur durch einen Fachbetrieb des Universalbefestigungsanker versionen für Dächer Dachdecker handwerks ausführen lassen.
- Seite 4 Materialübersicht Montage waagerecht, nebeneinander Systemkomponenten Grundset Aufdachmontage für waagerechte Anordnung Flachkollektor Heliostar, nebeneinander Material Grundset für einen Kollektor Montageschiene aus Aluminium Befestigungselement E (4 Befestigungsklammern einfach 4 U-Profile, 4 Sechskantschrauben M 10 x 25 mit Mutter und Federring) Sechskantschraube aus Edelstahl M 10 x 30, U-Profilscheibe mit Unterlegscheibe und Mutter) Edelstahlwellschlauch mit Isolierung 20 x 13 mm und Dichtungsringe, Länge 900 mm Zubehör Universalbefestigungsanker waagerecht * Je nach Dacheindeckung passenden Sparrenanker bestellen (siehe Seite 5, Bild 2, 3 und 4)
- Seite 5 Montagehinweise Anschlussschema waagerechte Aufdachmontage, nebeneinander Heliostar 252 S4 ®...
- Seite 6 Montagehinweise Anschlussschema waagerechte Aufdachmontage, nebeneinander Heliostar 218 S4 ®...
- Seite 7 Montagevarianten Reihenschaltung Heliostar ® Tichelmannanordnung Heliostar ®...
- Seite 8 Montageanleitung Dachpositionierung 1. Festlegung der Position des Kollektorfeldes und dementsprechend der Dachhaken - für Profilschiene Profilschiene die waagerechte Montage: Maß a: 1,64 m* (große Ausführung) Maß b: ergibt sich aus der Anzahl der Uni- versalbefestigungsanker und der Höhe des Kollektorfeldes. 2. Entfernen von Dachziegeln zur Anbringung von Universalbefestigungsankern (je 2 bis 3 Ziegel pro Universalbefestigungsanker) * Maßangaben nur für ein Kollektorfeld Dachverbindung 3.
- Seite 9 Montageanleitung 3./4. Profilschienen mit Sechskantschrauben Montageschritte M 10 x 30 und U-Profilscheiben durch die Langlöcher der Dachhaken anschrauben. Darauf achten, dass das geschlossene Langloch unten sitzt (siehe Detail B, Seite 5. Die Parallelität durch ein einheitliches Maß A (siehe Seite 5) festlegen. Mit einer Schnur Profilschiene 1 die Diagonalen der Profilschienen überprü- fen und Längendifferenzen ggf. nachjustie- ren. Wenn Maß C = B ist, sind die Profil- schienen bündig ausgerichtet und können verschraubt werden.
- Seite 10 Montageanleitung Montageschritte 9. Die Kollektoren sind diagonal zu durch- strömen! Dazu wie folgt Anschluss- und Endstopfen mit Sicherungsring vorzusehen. (Beispiel: siehe Bilder 9 bis 12)
- Seite 11 Montageanleitung 13. Bei der Montage der Wellschlauch- Über- Montageschritte würfe auf korrekten Sitz der Flach dich- tungen achten. Beim Festziehen der Gewindeverbin dung en am Kollektor unbedingt dagegenhal ten. Ansonsten kann der Kollektor zerstört werden. 14. Zur Fühlermontage Gummimuffe an der oberen kurzen Kollektorseite entneh- men, Fühler durchfädeln, Wärmeleit- paste auftragen und bis zum Anschlag...
- Seite 12 Montageanleitung Maximale Schneelast bei einer Aufstellung von 30 bis 40° Kollektorneigung für Flachkollektoren Heliostar 252 S4 und 218 S4 ® Universalbefestigungsanker Heliostar 252 S4/ Spezialsparrenanker ® Hinweis für Großanlagen Bitte beachten Sie, dass bei Großanlagen Schneehöhen m ü.d.M. 218 S4 Schneehöhen m ü.d.M.
- Seite 13 Montageanleitung hochtransparentes Sicherheitsglas Technische Daten umlaufendes Profil hochselektiv beschichteter Vollfächenabsorber Befestigungspunkte 60 mm starke Wärmedämmung Nuten zur einfachen Montage Kollektorwanne aus Polycarbonat Technische Spezifikationen Roth Flachkollektoren Heliostar ® Heliostar 218 S4 Heliostar 252 S4 ® ® Länge 1820 mm 2100 mm Breite 1200 mm 1200 mm Höhe 109 mm 109 mm Bruttofläche 2,18 m 2,52 m Aperturfläche 1,96 m...
- Seite 14 Größe ___________________________ Stückzahl ___________________________ Einsatz der solarthermischen Anlage Regelung Brauchwasserbereitung Roth Regelung BW Brauchwasser mit Heizungsunterstützung Roth Regelung BW/H Regler Sonstiges Roth Regelung BW/H Komfort Roth Effizienzregelung BW Roth Effizienzregelung BW/H Solarstation RS 25/6 Ausdehnungsgefäß ________ Liter RS 25/7 Anlagendruck...
