Montage - Roth Heliopool Montageanleitung

Montageanleitung

Montage

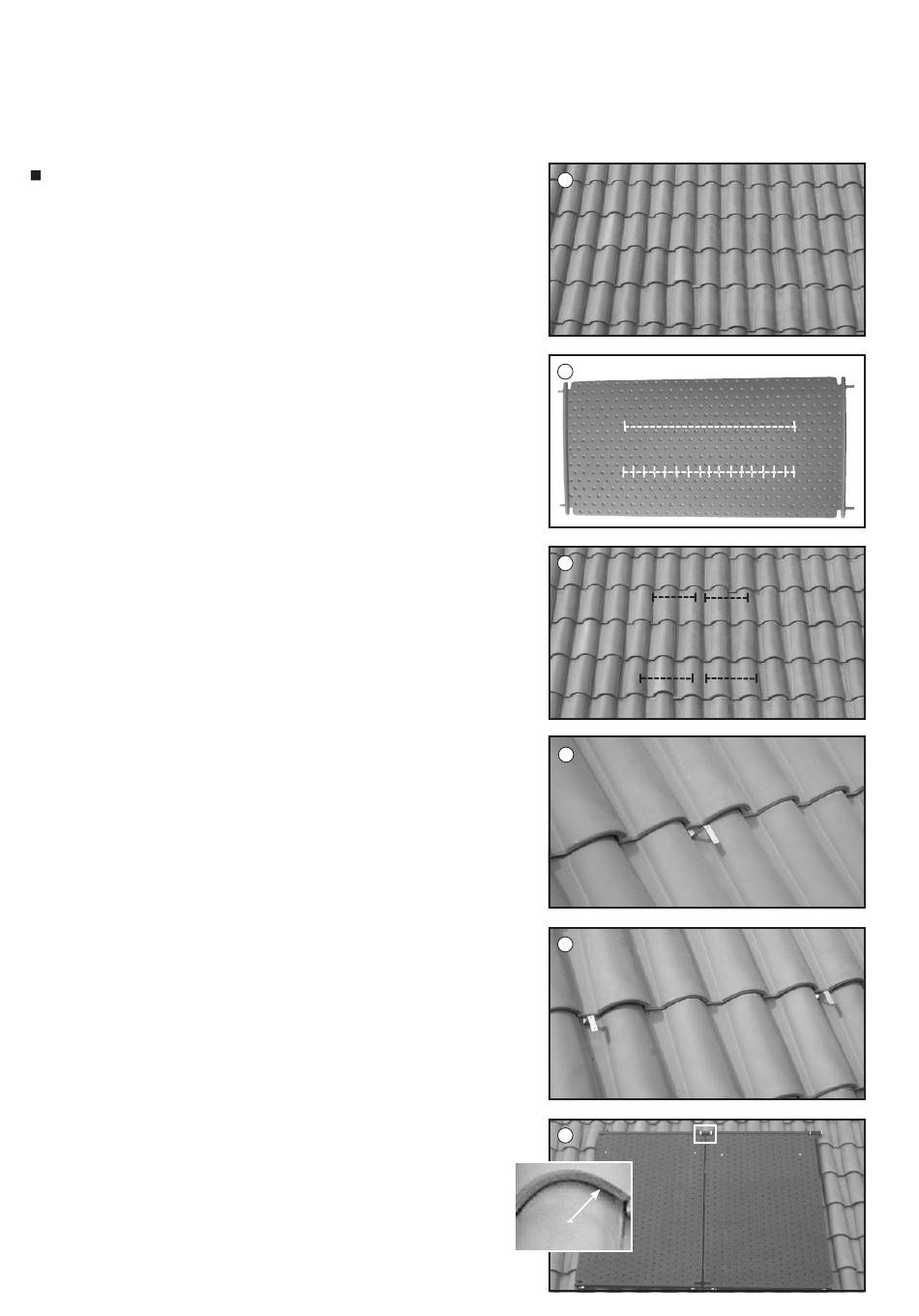

1. Legen Sie zunächst fest, an welchem Ort das
Solarkollektorfeld auf dem Dach angebracht
werden soll. Vergewissern Sie sich, dass am
vorgesehenen Ort ausreichend Platz für die
Montage vorhanden ist.
2. Berücksichtigen Sie die Gesamtabmessungen
des Kollektorfeldes sowie die erforderlichen
Abstände zwischen den Kollektoren, wenn Sie
die Position der Befestigungselemente auf dem
Dach festlegen.
3. Beachten Sie außerdem die Abstände zwischen
den Befestigungsbereichen (Wellentalabstand
bei Ziegel dächern beachten) sowie die Breite
dieser Bereiche.
4. Bringen Sie zunächst den ersten Sparrenanker
auf dem Dach an und legen Sie ausgehend von
diesem Sparrenanker die Position des näch-
sten fest. Hinweis: Die einzelnen Kollektoren
werden nur von den beiden Sparrenankern im
oberen Bereich gehalten. Im unteren Bereich
der Kollektoren ist eine Befestigung nicht
erforderlich, ausgenommen ist die unterste
Kollektorreihe.
5. Beachten Sie beim Festlegen der Position des
zweiten Sparrenankers den Noppenabstand,
die Abstände zwischen den möglichen
Befestigungsbereichen sowie die Breite dieser
Bereiche.
6. Ist dies geschehen, kann der erste Kollektor
befestigt werden, damit anschließend
die Befestigung des zweiten Kollektors
vorgenommen werden kann. Hierbei
sind ebenfalls der Abstand zwischen
den Kollektoren, die Abstände zwischen
den möglichen Befestigungsbereichen
und die Breite dieser Bereiche zu berück-
sichtigen. Der seitliche Abstand zwischen
den Kollektoren muss etwa 1 cm betragen.
1
2
3
4
5
6
1 cm
6
